人感センサー– 商品一覧 –

センサーチャイム人感センサー
自動ドアの下を通る女性のイラストと、室内でチャイムが鳴り気づく女性のイラスト

人や車の動きに反応する「人感センサー(じんかんセンサー)」(モーションセンサー)です。

人感センサーは、無線チャイム(7種類)と組み合わせて利用します。

人感センサー+チャイム各種とLEDライトの画像

種類の違う商品を組み合わせての利用する場合は「Xプラス商品一覧」で購入できます。

QQベルのお約束
  • 即日出荷 : 月~土の15時までのご注文、翌日にお届け
  • 取付簡単 : 機械が苦手な人も安心
  • 豊富なラインアップ : 家庭用から業務用まで品揃え
  • 低コスト : 抜群のコストパフォーマンス
  • 即日可能 : 月~土の15時までのご注文、翌日にお届け
  • 返品OK : 電波が届かず利用できない場合は開封後の返品OK
  • 請求書後払い : 法人、役所、店舗、各種団体は後払いに対応
  • 安心の1年保証 : 保証書がなくても対応
  • 必ず使えるまでサポート : 購入後も安心のサポートを約束します
  • 相談無料 : 知識豊富な専門スタッフが対応します。
  • 法人対応 : インボイス制度に対応、見積作成、大口相談

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。

商品一覧

人感センサーの詳細

商品画像

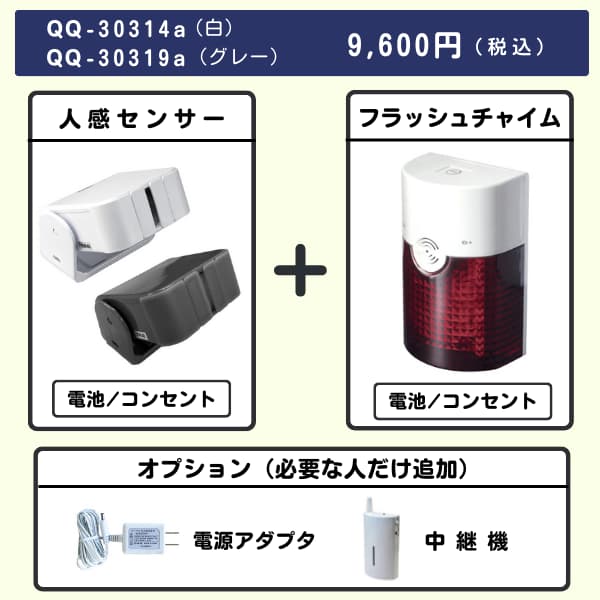

人感センサーは、色の違う2商品があります。2つの商品の機能と価格は同じです。

QQ-30314(白)

無線チャイムXプラス 人感センサー(白)QQ-30314の画像

QQ-30319(グレー)

無線チャイムXプラス 人感センサー(グレー)QQ-30319の画像

人感センサーの仕組み

人感センサーは、人や車の動きに反応します。

人感センサーの感知エリアを人が通るイラスト
人感センサーの概略
  • 人感センサーの感知エリア内を、人や車が通ると反応します。
  • 感知エリアの範囲を変更できます。
  • 人感センサーは屋外で利用できます。
  • 人感センサー、電池でもコンセント(AC100V)でも利用できます。

設置例

人感センサーは、ドアの上や下、通路の壁面、柱やフェンスに設置できます。角度の変更、感知範囲の切り替え、感度調整で感知範囲を調整できます。

自動ドアの上部に人感センサーを設置した写真
通路の壁面に人感センサーを設置した写真
エレベーターの上に人感センサーを設置した画像
結束バンドを利用して、人感センサーを柱に固定する画像
ドアの上に人感センサーを設置した写真
ドアの横に人感センサーを設置した写真

人感センサーが利用できる場所

人感センサーは、屋内、雨のかかる屋外(防水規格IP55)に設置できます。電源のない場所では電池利用、電源のある場所ではコンセント(別売の電源アダプタ追加)で利用できます。

人感センサーの設置できる場所、各種ドア、階段・通路、エレベーター、庭・建物の外、駐車場・出入口、ベッドの足元
利用できる場所

各種ドア

  • 自動ドア、引き戸、内開きドア、外開きドアなど各種ドアで利用できます。
  • ドアの上・横に取付可能、ドアの外を通る人や車には反応しません。

階段・廊下

廊下や階段の横の壁に設置できます。ポールや天井にも付ができます。

エレベーター

エレベーターの上に設置できます。横に設置もできますが、人に触れる可能性があるので、上の設置がおすすめです。

庭・建物の外

  • 雨のかかる屋外で利用できます。
  • 庭や建物の外壁、ガレージ、畑で利用できます。
  • 壁面、支柱、ポール、フェンスに取付できます。

駐車場・出入口

感知距離最大8m、広い場合はセンサーを追加で対応

ベッドの足元

  • ベッドの脚、壁面の固定、ポール(柱)に取付できます。
  • ベッドの脚が鉄製なら、内臓の磁石で固定できます。

人感センサーの感知範囲

人感センサーの感知範囲は、「屋外/屋内」「感度強/感度弱」の切替スイッチ、レンズカバー、センサーの角度で調整できます。

ドアの上部に設置

人感センサーを上に設置した場合の感知範囲、間口180cmまで対応
ドアの上に設置
  • ドアの上枠や天井に設置します。
  • レンズカバーを利用して、感知範囲を20°から100°の範囲で調整できます。
  • 1枚ドア(間口幅90cm)の場合は感知範囲を狭めて調整します。
  • 2枚ドア(間口幅180cm)の場合は感知範囲を広めて調整します。
  • 自動ドア2枚扉(間口幅180cm)までは、センサー1台でカバーできます。

ドアの横に設置

レンズカバーを利用して、感知範囲を20°から100°の範囲で調整できます。

人感センサーの横に設置した場合の感知範囲、設定で変更可能
横に設置
屋内で利用
  • 屋内設定で感度を「弱」にすると感知範囲は1~3mとなります。
  • 屋内設定で感度を「強」にすると感知範囲は3~8mとなります。
屋外で利用
  • 屋外設定で感度を「弱」にすると感知範囲は5~8mとなります。
  • 屋外設定で感度を「強」にすると感知範囲は6~8mとなります。

車両検知センサーとして利用

センサーは雨のかかる屋外で利用できます。車が横切る位置にセンサーを設置します。

車両検知、道路幅8メートルと道路幅8~16メートルで必要なセンサーの数
車両検知センサー
道路幅8m以下
  • センサーは1台でカバーできます。
  • センサーは左右どちらでも設置できます。
道路幅8m~16m
  • センサーは左右に1台ずつ、合計2台必要となります。
  • 受信チャイムは1台でセンサー2台と連動できます。

人感センサーは赤外線を感知しますので、猛暑日など気温が上がると対象物との温度差が小さくなり感知距離が短くなります。

離床センサー

医療機関、介護施設、在宅介護で離床センサーとして利用できます。

離床センサー 年配の男性がベッドから足をおろすイラスト
離床センサー
  • ベッド下に、ベッドと並行になる方向に設置します。
  • センサー内部の切替スイッチを「屋内」に設定します。
  • レンズカバーは届いた状態のまま利用します。
  • ベッドから足をおろしたときに反応します。

ベッドに登る時や、ベッドの横(センサーの感知エリア内)に人が来た時にも反応します。

入口以外で利用される場合

センサーの感度と感知範囲は、角度により異なります。

入口(ドア)の上や横に設置した場合は、感度の心配はありません。

人感センサー感度 上部と側面 角度で調整できます。センサーを横切る方向は感度が高くなります。
入り口以外で利用
  • センサーを横切る方向は感度が高くなります。
  • センサーに向かう方向は感度が悪くなります。
  • 人や車が横切る位置にセンサーを設置します。

人感センサーは赤外線を感知しますので、猛暑日など気温が上がると対象物との温度差が小さくなり感知距離が短くなります。

センサーの動作原理と注意点

人感センサーは人の体や自動車から発する赤外線の動きを感知する赤外線パッシブセンサー(P.I.R.センサー)です。

人感センサーの注意点
  • ガラス越しやフィルム越しの動作には反応しません。
  • 気温が30度以上の高温下では、感知感度が低下しますので、センサーに近い場所でしか感知しないことがあります。
  • 屋外使用時に、感知範囲を太陽が照らしている時、太陽の熱線に反応する場合があります。
  • 換気扇の排気流、エアコン室外機からの風、動物や木の葉の動きを感知する場合があります。

電源

人感センサーの電源は、電池またはコンセント(AC100V)です。

人感センサーの電源 電池とコンセントに対応

電池で利用

  • 単4アルカリ電池 X 3本を利用
  • 電池寿命:約2年(1日10回利用として)
  • 電池は付属してません。
  • 電源のない場所で利用できます。
  • 電池切れ表示付き。

コンセントで利用

  • 別売の電源アダプタを使用
  • 電源アダプタ(QQ-30197)1,800円
  • 電源アダプタのコード長は1.8m
  • 人感センサー1台につき電源アダプタ1個必要
  • 電池交換が不要、電池切れの心配なし

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

寸法

無線チャイムXプラス 人感センサーの寸法
人感センサーの寸法
  • 寸法:83(高さ) × 77(幅) × 35(奥行)mm
  • 重量:82g (電池を含まない、取付プレートを含む)

人感センサーの設置

人感センサーは屋内、雨のかかる屋外に設置できます。

人感センサーの設置方法「両面テープ」「ネジ」
人感センサーの設置方法「机に置く」「磁石」「結束バンドやヒモ」
人感センサーの設置

両面テープで固定

  • 付属の両面テープで固定できます。
  • ザラザラ、凹凸のある面には取り付けできません。

ネジで固定

  • 付属のネジで壁面、天井、柱などに固定できます。
  • ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めできます。

机や台に置く

  • 机、台、棚に置いて利用できます。
  • 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

磁石で固定

  • 内臓の磁石で鉄製のドアやドア枠,スチール棚に固定できます。
  • ベッドや電動ベッドの足(鉄製の場合)に固定できます。
  • 金属面や金属製品の近くに設置すると、電波の到達距離が短くなります。

ヒモや結束バンドで固定

市販のヒモや結束バンドを利用して、柱。杭、ポールに固定できます。

人感センサーは赤外線に反応しますので、人間や車だけでなく、直射日光、車の排ガス、動物、草木の動き、洗濯物、のぼりや旗、エアコンの室外機に反応する場合があります。人感センサーの感知範囲内にこれらのものが入らないように設置してください。
