無線チャイムXプラス
人感センサー・携帯チャイム

QQベル 商品番号:QQ-30319d

30319d 携帯できるチャイム バイブレーション付 場所表示ランプ付

無線チャイムXプラス 人感センサー・携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス 人感センサー・携帯チャイムセット
  • 商品番号 : QQ-30319d
    (QQ-30319とQQ-30306の組み合わせ)
  • 価格 : 8,400円(税込)
  • 持ち運びするチャイム利用に便利、バイブレーション呼出対応、無音OK
  • 人の動きに反応車の動きに反応 無線150m(屋外) 無線75m(屋内)無線延長可音と光で呼出バイブで呼出番号ランプ付♪64種 在庫有り当日出荷返品OK

00 : 目次

店長のおすすめポイント

設置が簡単

配線不要 簡単設置

無線チャイムXプラス 人感センサーのサムネール人感センサー
テープ・ネジ・磁石で設置
無線チャイムXプラス 携帯チャイムのサムネール携帯チャイム
首掛け・据え置き
  • 人感センサーは、付属の両面テープ、ネジ、磁石で固定できます。
  • 市販のヒモや結束バンドを利用してポールに固定も可能です。
  • 携帯チャイムは、ストラップやヒモを通して首からかける、ポケットに入れて持ち運びできます。
  • 携帯チャイムを机や棚に置くことができます。
  • ※ストラップやヒモは付属してません。
  • ※携帯チャイムチャイムをポケットに入れて使用する場合は電波の距離が短くなる場合があります。

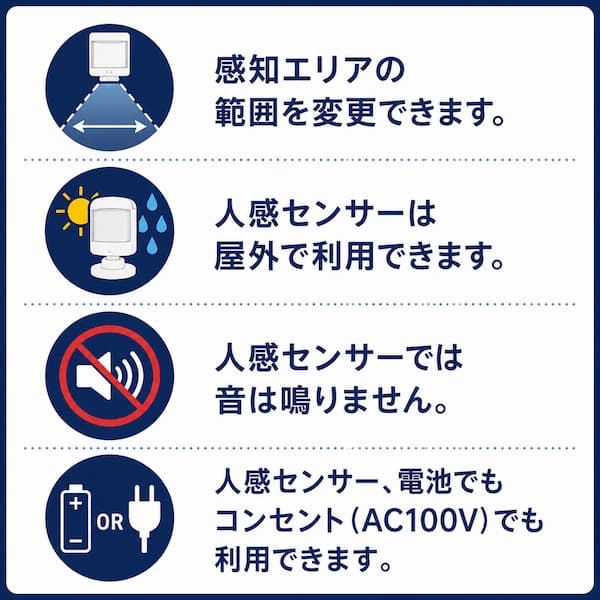

便利な人感センサー

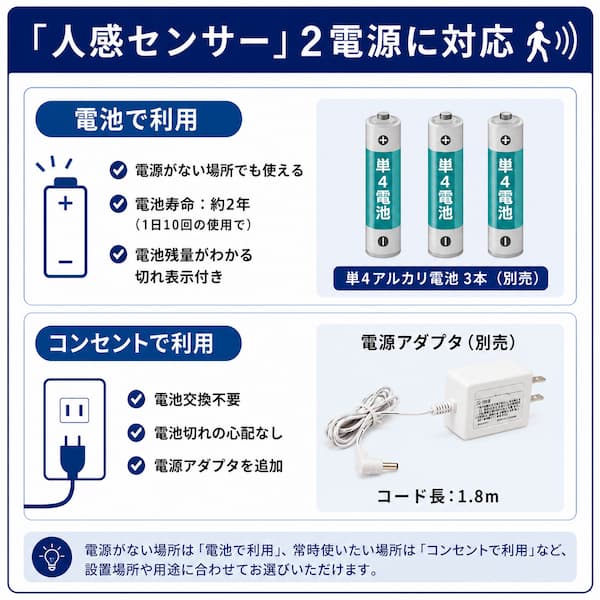

屋外設置OK 2電源対応

人感センサーは屋外利用OK 2電源対応

  • 人感センサーは防塵形・防噴流形(IP55相当)屋外で利用できます。
  • 人感センサーは電池、AC100Vの2電源対応です。
  • 電池利用:単4アルカリ電池3本利用で、電池寿命は約2年(1日10回送信 20℃時)
  • AC100V利用:別売りの電源アダプタを使用

人感センサーの設置可能場所

人感センサー利用可能場所

  • 【自動ドア】
    ドアの上・横に、外を通る人や車には反応しません。

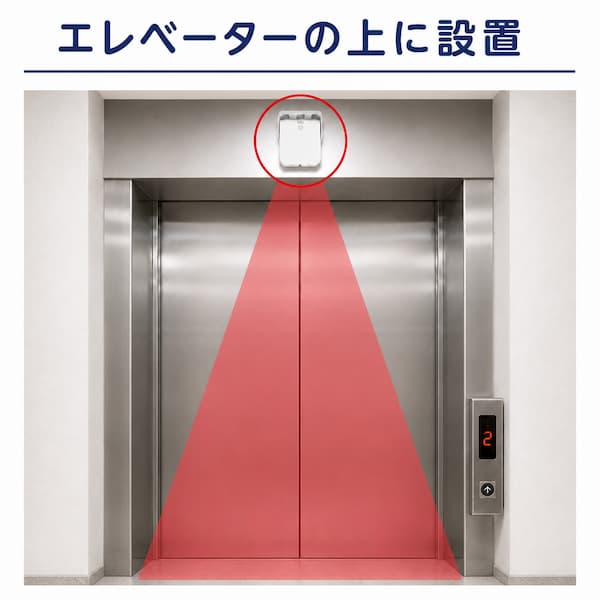

  • 【エレベーター】
    エレベーターの上、横に設置

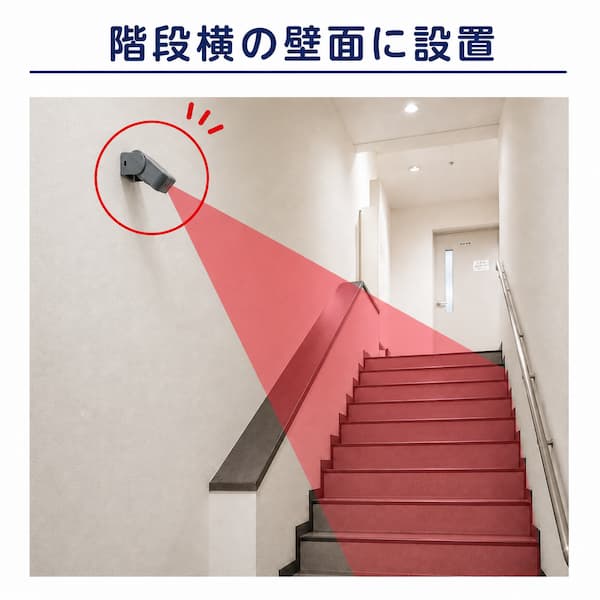

  • 【階段・廊下】
    横の壁に設置、ポールや天井に設置も可能
  • 【車庫・庭】
    壁面、支柱、ポールに設置
  • 【駐車場・出入り口】
    感知距離最大8m 広い場合は複数のセンサー設置
  • 【畑・果樹園】
    電波が届かない場合は中継機を利用 最大見通し約400m

人感センサーの設置例

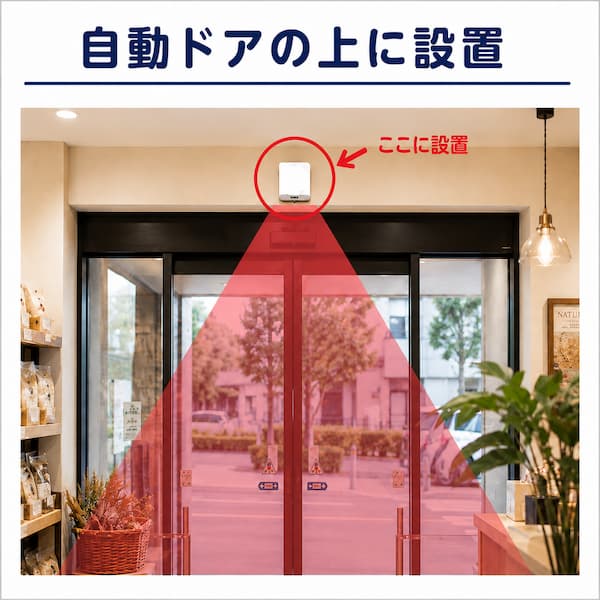

自動ドアの上部に設置

人感センサーを自動ドアの上に設置

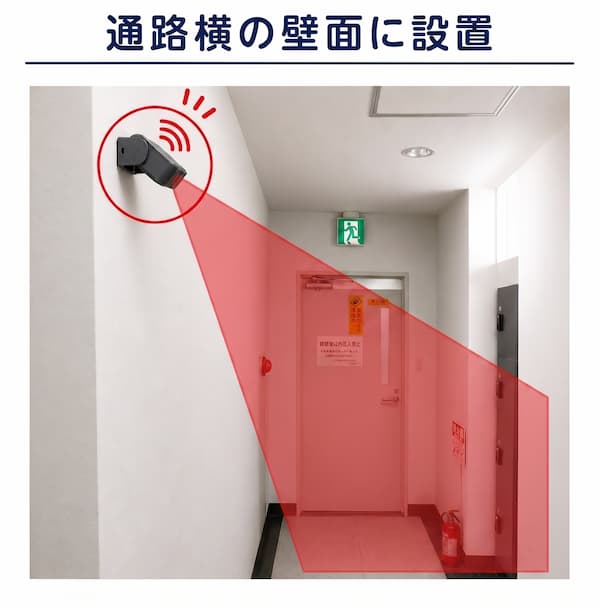

通路横の壁面に設置

人感センサーを通路横の壁面に設置

設定が豊富

人感センサーの調整

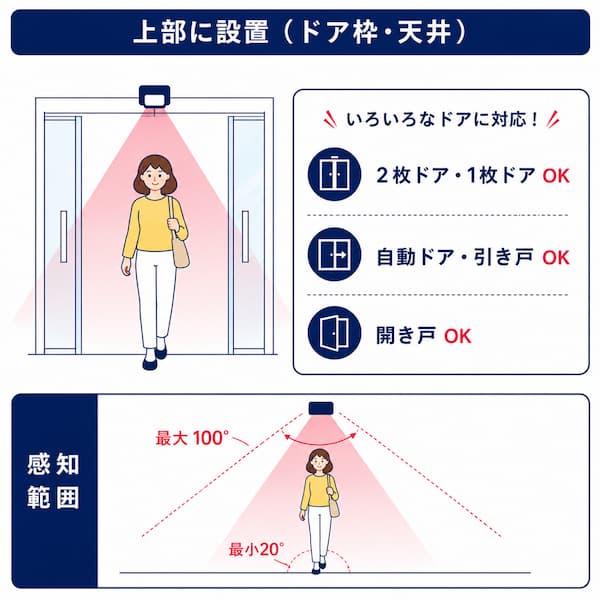

ドアの上部に設置

人感センサーをドアの上に設置

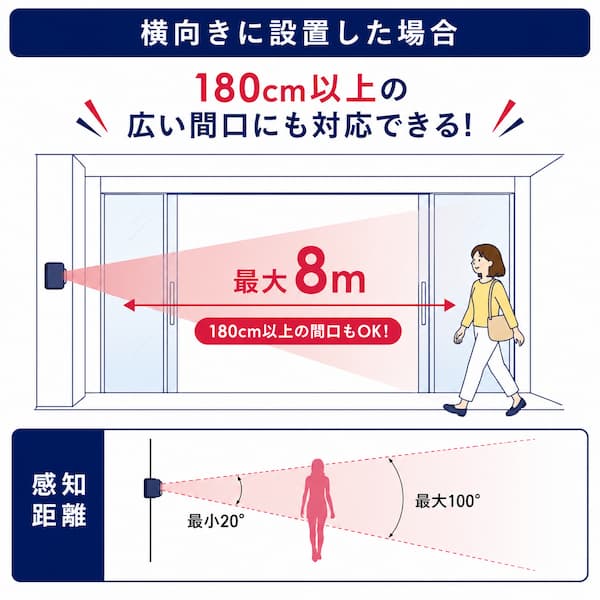

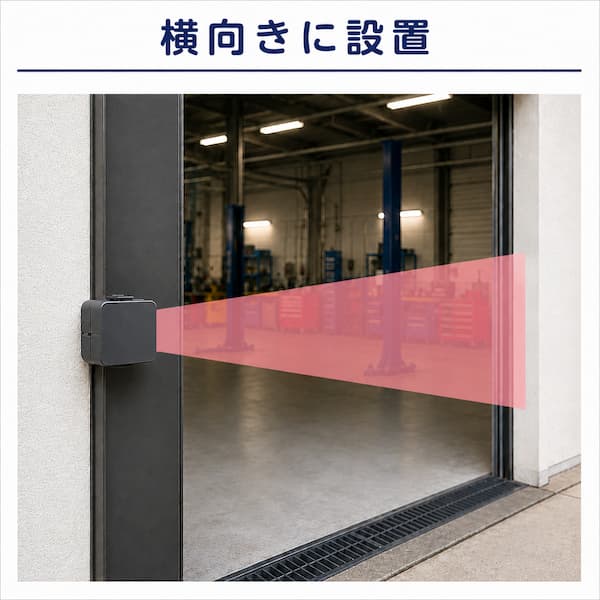

ドアの横に設置

人感センサーをドアの横に設置

  • 感知方向が180度変更できます。20度ずつ、9段階でセンサーの角度を変えれます。
  • 2種類の感度調整が可能、屋外(エリアが広い)、屋内(エリアが狭い)と強弱設定
  • 感知距離は、設定によって異なります。
  • 屋内利用[弱] : 約1~3mまで、屋内利用[強] : 約3~8mまで
  • 屋外利用[弱] : 約5~8mまで、屋外利用[強] : 約6~8mまで

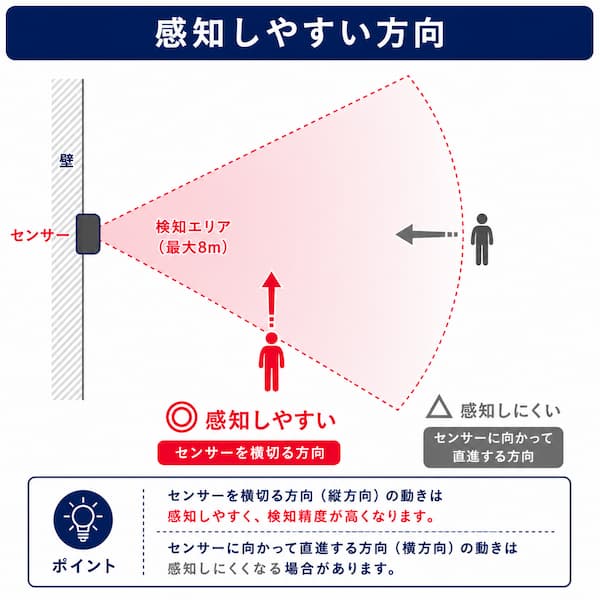

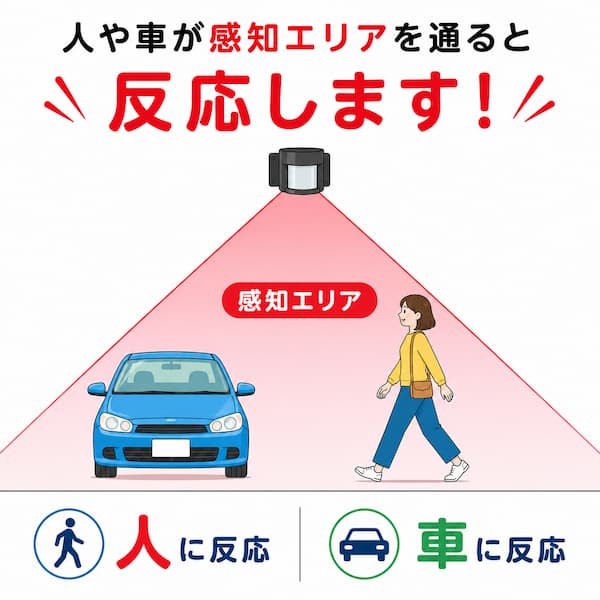

センサーの感知範囲

人感センサーの感知範囲

来客センサー例 入り口を通る人だけに反応します

  • 人感センサーの感知範囲:垂直方向は約15度(固定)です。
  • 感知距離は1~8メートル、屋外/屋内、感度強/弱の切換で変更ができます。
  • 人感センサーの感知範囲:水平方向は約20度~100度、レンズカバーで調整できます。
  • レンズカバーで塞いだ方向は、センサーは感知しません。

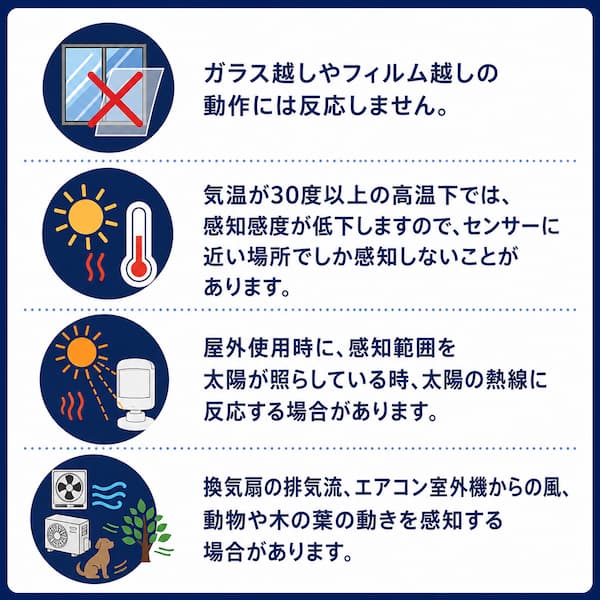

  • ガラス越しの外の動きには反応しません。
  • 入り口の幅1.8メートルの場合は上部または横設置のセンサー1台でカバーできます。
  • 入り口の幅3メートル以下の場合は、横設置のセンサー1台でカバーできます。

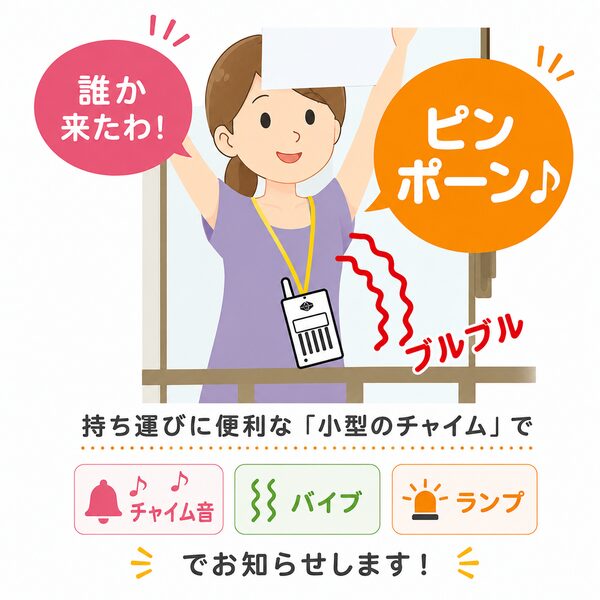

便利な携帯チャイム

持ち運びできるチャイム

携帯できる受信チャイム 重さ・わずか60g

  • 携帯チャイムの大きさは、12cm(高) x 5.7cm(幅) x 2.7cm(奥)
  • 重さ・わずか60g(電池含まず)の小型・軽量のチャイムです。
  • ストラップ穴にヒモやストラップを通せば、首から掛けることができます。
  • ※ストラップやヒモは付属してません。
  • 電池専用(単3電池X3本)で、電池寿命は約3ヶ月(1日10回受信 通常モード 20℃)

お知らせ方法3種類

携帯チャイムの動作

  • 携帯チャイムのお知らせ方法は「振動のみ(無音)」「音のみ」「振動と音」 の3種類です。
  • 振動(バイブレーション)や音の切換、電源オフはスイッチで簡単に変更できます。
  • 音量調整ができます。
  • 音量可変範囲は45~90dB/1m 最大音量は選択した音の種類によって変わります。
  • 受信すると場所表示ランプが点灯します。
  • ランプをオフにすることはできません。

場所を区別してお知らせ

携帯チャイムでセンサーの場所を区別する方法

  • 複数のセンサー利用時に、どこのセンサーが反応したかを区別してお知らせできます。
  • 【 音で区別 】 センサー毎にチャイム音を変えて区別、64通りのチャイム音から選曲
  • 【 場所表示ランプでで区別 】5チャンネルに振り分けて区別できます。
  • 各チャンネルの登録台数に制限はありません。
  • ランプの上にラベルが貼れるので、場所がわかりやすい。
  • どこからラベル(付属)、自分で作成したラベル。手書きのラベルを貼ることができます。

64種類の音

チャイム音を視聴する
(別ページに移動します)

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

  • 携帯チャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
  • 選んだ音により、光と鳴る時間の長さが変わります。

携帯チャイムの設定

携帯チャイムのチャイム音と表示モードの設定

チャイム音の設定

チャイム音の設定は携帯チャイムの切換スイッチで簡単にできます。選曲は各センサーの選曲ボタンで行います。

オールチャイムモード

すべての音がピンポン音(ピンポンA 4秒)になります。

複数センサー利用時は「場所表示ランプ」で場所を区別できます。

選曲モード

センサー毎に選曲したチャイム音がなります。

複数センサー利用時は「場所表示ランプ」と「チャイム音の違い」で場所を区別できます。

表示モードの設定

表示モードの設定は携帯チャイムの上部のクリアボタンの長押しで簡単に変更できます。

通常モード
場所表示ランプは自動的に消えます。表示時間は選択したチャイム音によって異なります。
履歴モード
携帯チャイム上部にあるクリアボタンを押すまで場所表示ランプは消えません。
連続受信時の注意点

複数センサー利用時で、センサーからの信号を受けると約4秒間は別のセンサーの信号を受信しません。

通常モード
別のセンサーからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは1つだけ点灯
履歴モード
別のセンサーからの信号を受け取るとチャイム音が切り換わります。
場所表示ランプは複数点灯

自由に追加・増設可能

人感センサー、携帯チャイム 何台でも追加できます。

  • 人感センサー、携帯チャイムとも、何台でも追加できます。
  • 後からの追加も大丈夫、台数に制限はありません。
  • 人感センサー毎にチャイム音を変えて、送信元を区別できます。
  • Xプラスシリーズの違うタイプの商品と混在して利用できます。

グループ分け

30319d IDグループ分け機能

  • グループ分けの機能を使って、混信しない設定ができます。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

利用例

来客センサー

来客センサーとして人感センサーを利用

  • 店舗の来店センサー、入店センサーとして役立ちます。店舗併用住宅にも便利です。
  • オフィス、介護施設、教育機関、工場、倉庫に来客センサーとして役立ちます。
  • 複数の入り口がある場合には、場所を区別してお知らせします。
  • 複数の場所へ同時にお知らせすることができます。

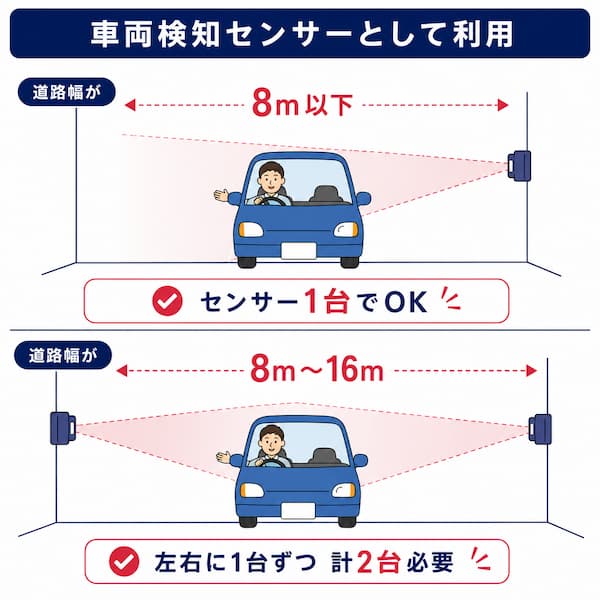

車両検知センサー

車検知センサーとして人感センサーを利用

  • 人感センサーは、車の動きにも反応します。(※速度が早い場合は反応しません)
  • 車での来客・来店をお知らせするセンサーとして役立ちます。
  • 侵入禁止場所の監視、車両接近の注意喚起に便利です。

徘徊防止センサー

徘徊センサーとして人感センサーを利用

  • 在宅看護、二世帯住宅で徘徊防止センサーとして役立ちます。
  • 介護施設や医療機関で徘徊防止センサーとして便利
  • 複数の出入り口がある場合、場所を区別してお知らせできます。

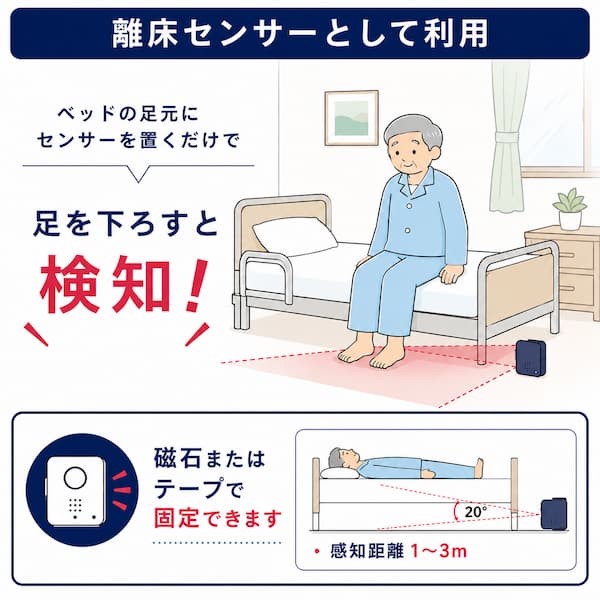

離床センサー

離床センサーとして人感センサーを利用

  • ベッドの下、足元に設置して、離床センサー、転倒防止センサーとして利用できます。
  • 電源の無い場所にも設置可能、介護施設や医療機関にも役立ちます。

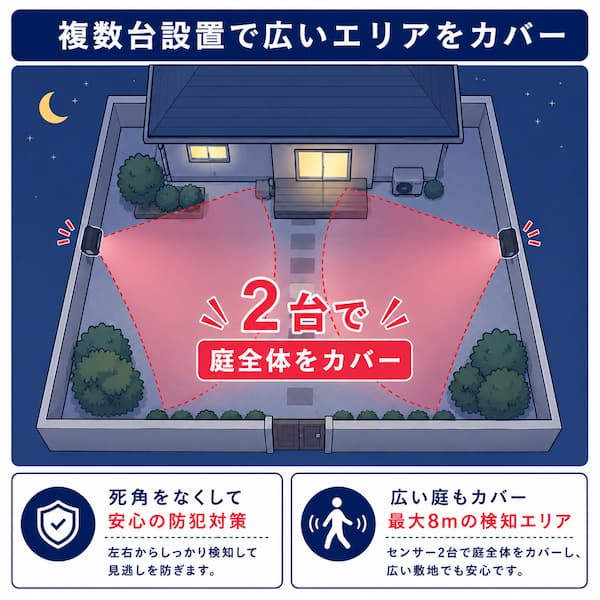

防犯センサー

防犯センサーとして人感センサーを利用

  • 人感センサーはガレージ、庭、門など屋外で電源のない場所で利用できます。
  • 複数のセンサーを利用した場合は、場所を区別してお知らせします。
  • 複数の場所に同時にお知らせすることができます。後から追加もOK

無線について

無線150メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

鉄筋の建物は、上下階では1階→3階で届かない場合があります。

屋外150m
屋内75m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (75m) ◎ (65m) ○△ (45m)
鉄筋 ALC (住居) ◎ (65m) ○ (55m) △☓ (35m)
鉄筋 (ビル・学校) ○ (55m) ○ (45m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット パターン1

人感センサーを電池で利用する場合の組み合わせです。

無線チャイムXプラス 人感センサー、携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス
    人感センサー・携帯チャイムセット
  • 価格 : 8,400円(税込)
  • 商品番号 : QQ-30319d
    (QQ-30319 + QQ-30306)
  • 内容 :
    人感センサー1台 携帯チャイム1台

買い物かごに入れる

基本セット パターン2

人感センサーをAC100Vで利用する組み合わせです。

無線チャイムXプラス 人感センサー、携帯チャイムセットに電源アダプタ1個を追加

  • 商品名 :
    無線チャイムXプラス
    人感センサー・携帯チャイムセット
  • 価格 : 10,150円(税込)
  • 商品番号 : QQ-30319d-ac
    (QQ-30319 + QQ-30306 + QQ-30197)
  • 内容 :
    人感センサー1台 携帯チャイム1台 電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 人感センサーの画像

人感センサー

  • 価格 : 3,700円(税込)
  • 商品番号 : QQ-30319
数量 :

無線チャイムXプラス 携帯チャイムの画像

携帯チャイム

  • 価格 : 4,700円(税込)
  • 商品番号 : QQ-30306
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

人感センサーを100Vで利用する場合に必要となります。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。追加台数は最大4台です。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

設置方法

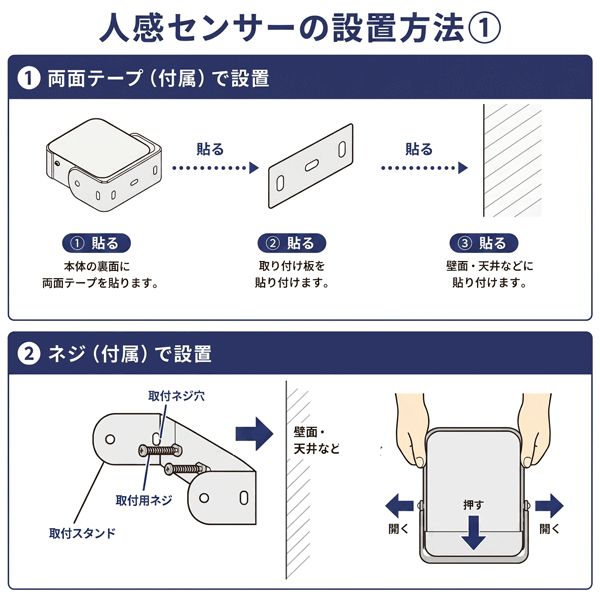

人感センサーの取付

Xプラス 人感センサーの設置方法

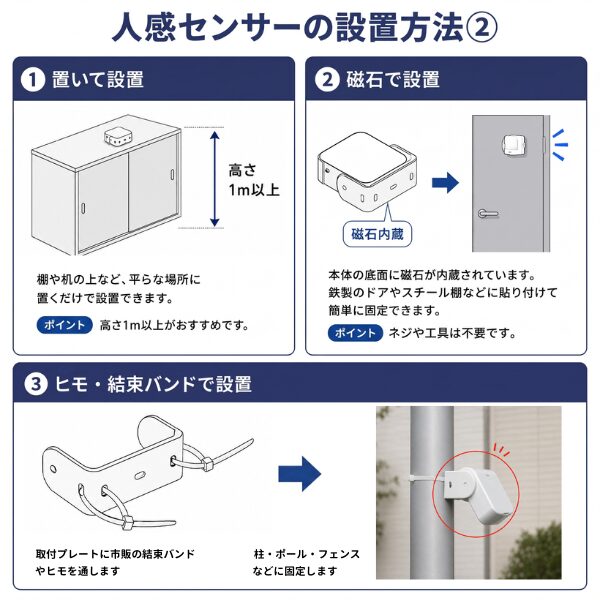

Xプラス 人感センサーの設置方法1

Xプラス 人感センサーの設置方法2

  • 【 台に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
  • 【 両面テープで固定 】
    付属の両面テープで固定できます。ザラザラ、凹凸のある面には取り付けできません。
  • 【 ネジで固定 】
    付属のネジで壁面、天井、柱などに固定できます。
    ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めできます。

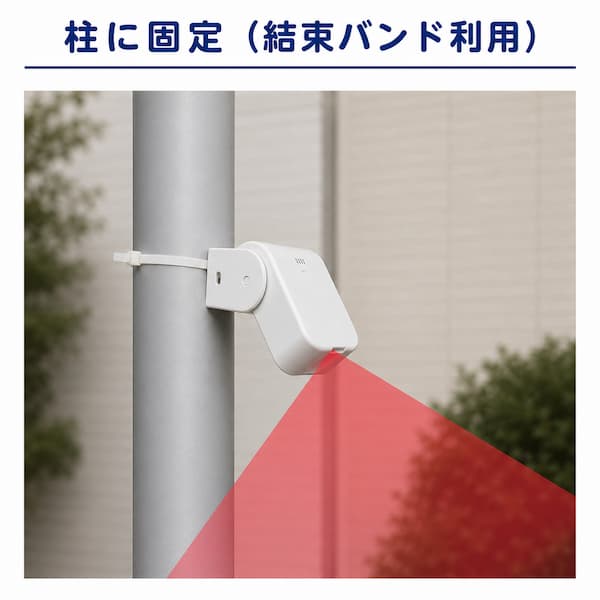

  • 【ヒモや結束バンドで固定】
    市販のヒモや結束バンドで、柱。杭、ポールに固定できます。
  • 【 磁石で固定 】
     内臓の磁石で鉄製のドアやドア枠,スチール棚に固定できます。
    ※磁石の接着力は強くありません。金属面や金属製品 の近くに設置すると 電波到達距離が 短くなります。

携帯チャイムの取付

携帯チャイムは持ち歩いて利用できます。台やテーブルの上に置いて利用もOK

  • 電池式ですので置く場所を変えたり持ち歩くことができます。
  • ネックストラップやヒモを使用して、首から下げることができます。
  • 首から下げたまま浴槽に入る、シャワーを浴びることはできません。
  • ポケットに入れた場合は、電波の距離が短くなる場合があります。
  • 机、台、棚などに置いて利用できます。スチール製の場合は電波到達距離が短くなる場合があります。
  • 高さ1m以下の場合は電波到達距離が短くなる場合があります。

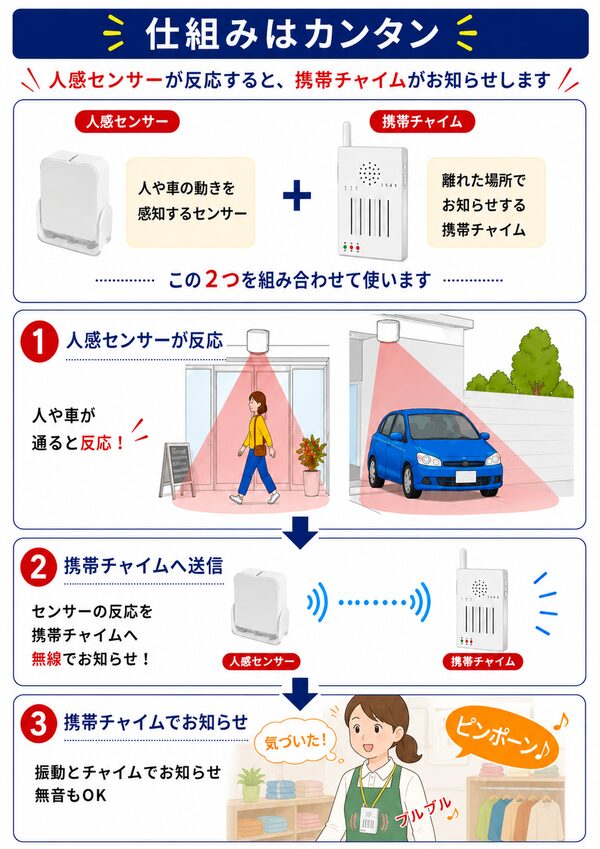

使用方法

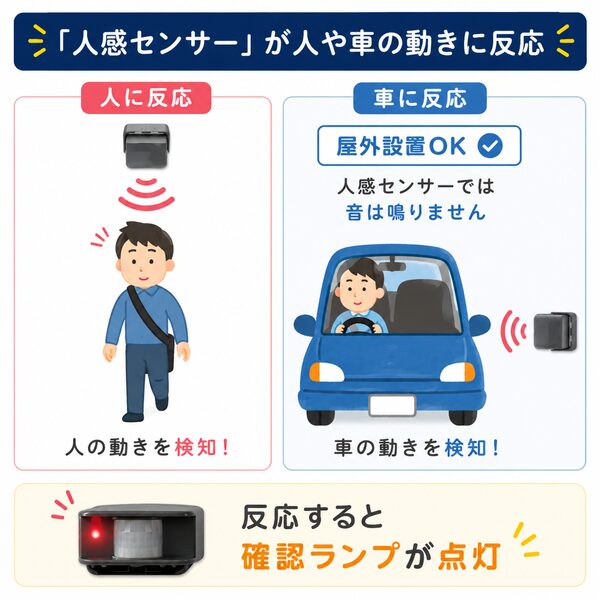

  • 人感センサーの感知範囲に人や車が通ると反応し、携帯チャイムへ電波を送信します。
  • 人感センサーでは音は鳴りません。
  • 人感センサーが反応するとLEDが赤く点灯します。LED点灯をオフの設定ができます。
  • 人感センサー反応時に赤色LEDが点滅する時は電池切れお知らせです。
  • 人感センサーには、電源ボタンがあります。
  1. センサーは人や車の動きに反応

  2. 無線で離れた場所へお知らせ 電波到達距離 屋外約150メートル 屋内約75メートル

  3. 携帯チャイムはバイブレーションとチャイム音と光でお知らせ
  • 携帯チャイムでバイブレーションと音と光でお知らせします。
  • チャイムの音は64種類から選べます。音量調整ができます。
  • 場所表示ランプで5ヶ所まで区別出来ます。
  • 「音と光だけ」「バイブレーションと光だけ」「音と光とバイブレーション」の設定ができます。
  • 携帯チャイムの電源をオフにするスイッチがあります。

チャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
人感センサー・携帯チャイムセット
商品コード QQ-30319d
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平150m 屋内見通し75m

人感センサーの仕様

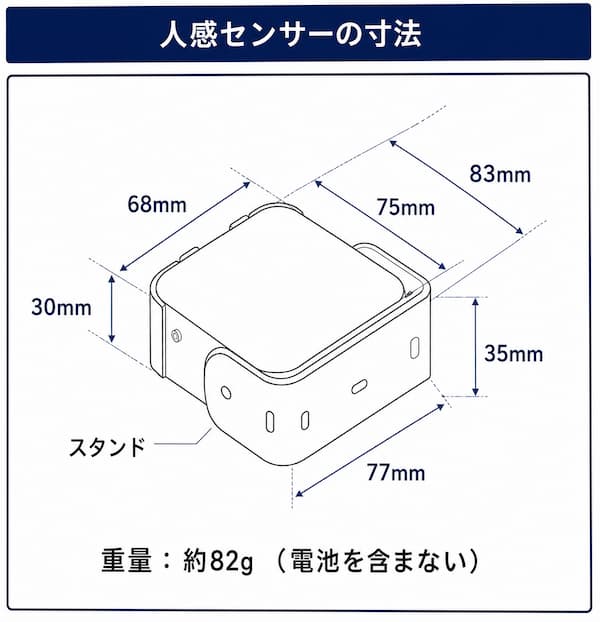

無線チャイムXプラス 人感センサーの寸法

商品名 無線チャイムXプラス 人感センサー
商品番号 QQ-30319
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約2年 (1日10回使用 気温20℃時)
電源スイッチ 有り
寸法 83(高さ)×77(幅)×35(奥行)mm
重量 82g (電池を含まない、取付プレートを含む)
使用場所 屋内 屋外 (防沫形 IP55)
利用可能温度 -10℃ ~ +40℃
送信表示 赤色LED 5秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • レンズカバー大2枚 小1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

携帯チャイムの仕様

無線チャイムX50 携帯チャイムの寸法

商品名 無線チャイムXプラス 携帯チャイム
商品番号 QQ-30306
製造元 リーベックス株式会社
電源 単3形アルカリ乾電池3本
電源スイッチ 有り
電池切れ表示 受信機 : 電池切れランプが赤点滅
送信機 : 電池切れランプが緑点滅
音量可変範囲 40~90dB/1m
チャイム音 64種類
IDコード数 256通り
受信ランプ 受信時に赤ランプが赤点滅
5ヶ所に区別可能
受信表示 バイブレーションのみ/音のみ/バイブレーションと音
音量調節 音量ボタン▲▼8段階
寸法 110(高さ)×58(幅)×27(奥行)mm
重量 約60g
使用場所 屋内専用
使用温度範囲 -10℃~+45℃
受信可能距離 屋外見通し150m 室内75m
アンテナ 外部アンテナ(短縮ラバーアンテナ)
付属品
  • どこからラベル 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
