無線チャイムXプラス
人感センサー・ナンバー表示器

QQベル 商品番号:QQ-30319g

QQ-30319g人や車に反応して番号表示とチャイム音でお知らせ

無線チャイムXプラス 人感センサー・ナンバー表示器セット

  • 商品名 :
    無線チャイムXプラス 人感センサー・ナンバー表示器セット
  • 商品番号 : QQ-30319c
    (QQ-30319とQQ-30298の組み合わせ)
  • 価格 : 10,500円(税込)
  • 介護福祉施設・医療機関で離床通知・徘徊防止に、入出管理、複数センサー利用時に役立ちます。
  • 人の動きに反応車の動きに反応 無線180m(屋外) 無線90m(屋内)無線延長可音と光で呼出♪64種 在庫有り当日出荷返品OK

00 : 目次

店長のおすすめポイント

設置が簡単

配線不要 簡単設置

無線チャイムX50 人感センサーのサムネール人感センサー
テープ・ネジ・磁石で設置
無線チャイムXプラス ナンバー表示器ナンバー表示器のサムネールナンバー表示器
据え置き/壁掛け
  • 人感センサーは、付属の両面テープ、ネジ、磁石で固定できます。
  • 市販のヒモや結束バンドを利用してポールに固定も可能です。
  • ナンバー表示器は、卓上に置くだけ。壁掛けにも対応してます。

便利な人感センサー

屋外設置OK 2電源対応

人感センサーは屋外利用OK 2電源対応

  • 人感センサーは防塵形・防噴流形(IP55相当)屋外で利用できます。
  • 人感センサーは電池、AC100Vの2電源対応です。
  • 電池利用:単4アルカリ電池3本利用で、電池寿命は約2年(1日10回送信 20℃時)
  • AC100V利用:別売りの電源アダプタを使用

人感センサーの設置可能場所

自動ドア、開き戸・引き戸、階段・通路、車庫・庭、駐車場・出入り口、ベッドの足元

  • 【自動ドア】
    ドアの上・横に、外を通る人や車には反応しません。
  • 【開き戸・引き戸】外開き、内開き、引き戸の上や横に設置
  • 【階段・廊下】
    横の壁に設置、ポールや天井に設置も可能
  • 【車庫・庭】
    壁面、支柱、ポールに設置
  • 【駐車場・出入り口】
    感知距離最大8m 広い場合は複数のセンサー設置
  • 【ベッドの足元】ベッドの支柱に磁石、結束バンドなので固定

人感センサーの設置例

自動ドアの上部に設置

人感センサーを自動ドアの上に設置

通路横の壁面に設置

人感センサーを通路横の壁面に設置

設定が豊富

人感センサーの調整

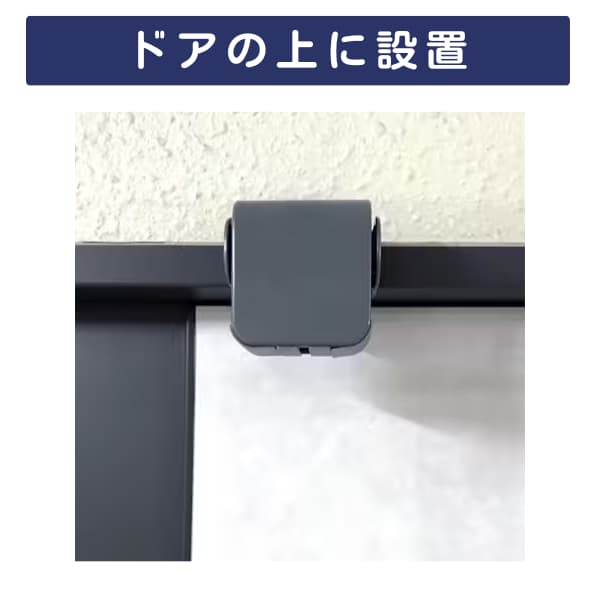

ドアの上部に設置

人感センサーをドアの上に設置

ドアの横に設置

人感センサーをドアの横に設置

  • 感知方向が180度変更できます。20度ずつ、9段階でセンサーの角度を変えれます。
  • 2種類の感度調整が可能、屋外(エリアが広い)、屋内(エリアが狭い)と強弱設定
  • 感知距離は、設定によって異なります。
  • 屋内利用[弱] : 約1~3mまで、屋内利用[強] : 約3~8mまで
  • 屋外利用[弱] : 約5~8mまで、屋外利用[強] : 約6~8mまで

センサーの感知範囲

人感センサーの感知範囲

来客センサー例 入り口を通る人だけに反応します

  • 人感センサーの感知範囲:垂直方向は約15度(固定)です。
  • 感知距離は1~8メートル、屋外/屋内、感度強/弱の切換で変更ができます。
  • 人感センサーの感知範囲:水平方向は約20度~100度、レンズカバーで調整できます。
  • レンズカバーで塞いだ方向は、センサーは感知しません。
  • ガラス越しの外の動きには反応しません。
  • 入り口の幅1.8メートルの場合は上部または横設置のセンサー1台でカバーできます。
  • 入り口の幅3メートル以下の場合は、横設置のセンサー1台でカバーできます。

便利なナンバー表示器

2種類の表示方法

ナンバー表示器の表示方法、1回モード・履歴モード

  • ナンバー表示器の1回表示と履歴表示の2種類です。
  • 最大64番まで表示します。それぞれのセンサーに1~64番まで自由に割り当てができます。
  • 【1回表示】 : 番号表示は1つのみ、新しく受信すると次の番号に変わります。
  • 【1回表示】 : 表示は一定時間で自動的に消えます。表示時間は選曲によって異なります。
  • 【履歴表示】 : 表示は3つ、待機がある場合は10個まで待機ランプが点灯します。
  • 【履歴表示】 : ナンバー表示器のクリアボタンで表示を消すことがでまきます。
  • 【履歴表示】 : ナンバー1つだけを消す指定ボタンと、全てを消すオールクリアボタンがあります。

設置方法と音の設定

ナンバー表示器の設置、音の設定、電源

  • ナンバー表示器は、机や棚に置くだけ、付属のネジで壁掛けもできます。
  • ナンバー表示器の電源は100V専用、電源アダプタ(コード長1.8m)が付属してます。
  • チャイム音は「1.オールチャイム」「2.選曲モード」「3.オールサイレン」から選択
  • 【オールチャイム】 : すべてピンポン音に統一、音の長さ4秒、音量:無音0~111dB
  • 【選曲モード】 : ナンバー別に違う音、64種類の音、音の長さと最大音量はナンバー別
  • 【オールサイレン】 : すべてサイレン音に統一、音の長さ30秒、音量:無音0~89dB

64種類の音

チャイム音を視聴する
(別ページに移動します)

Xプラスシリーズ 音の種類 64種類

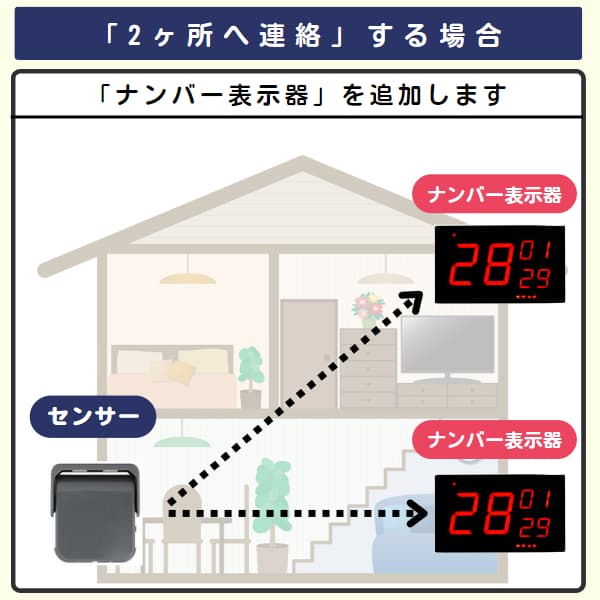

自由に追加・増設可能

無線チャイムXプラス 人感センサー、受信チャイム 何台でも追加できます。

  • 人感センサー、ナンバー表示器、どちらも何台でも追加できます。
  • 後からの増設もOK、台数に制限はありません。
  • 人感センサーにチャイム音を変えて、送信元を区別することもできます。

グループ分け

グループ分け機能

  • グループ分けの機能を使って、混信しない設定ができます。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

利用例

離床センサー

離床センサーとして人感センサーを利用

  • ベッドの下、足元に設置して、離床センサー、転倒防止センサーとして利用できます。
  • 電源の無い場所にも設置可能、介護施設や医療機関にも役立ちます。

徘徊防止センサー

徘徊センサーとして人感センサーを利用

  • 在宅看護、二世帯住宅で徘徊防止センサーとして役立ちます。
  • 介護施設や医療機関で徘徊防止センサーとして便利
  • 複数の出入り口がある場合、場所を区別してお知らせできます。

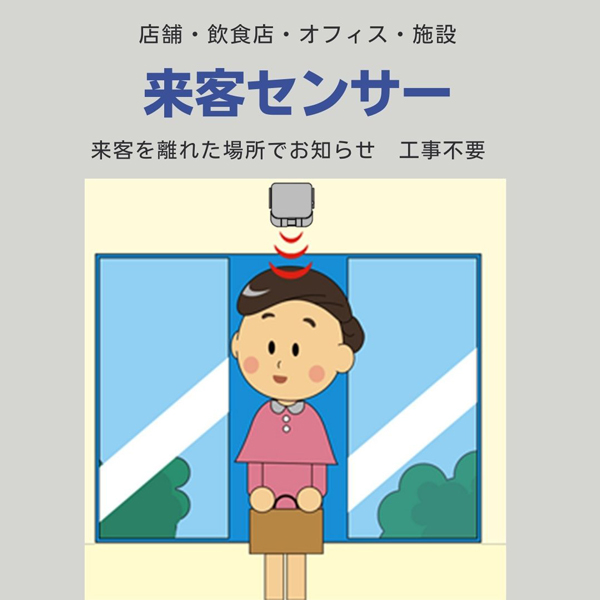

来客センサー

来客センサーとして人感センサーを利用

  • 店舗の来店センサー、入店センサーとして役立ちます。店舗併用住宅にも便利です。
  • オフィス、介護施設、教育機関、工場、倉庫に来客センサーとして役立ちます。
  • 複数の入り口がある場合には、場所を区別してお知らせします。
  • 複数の場所へ同時にお知らせすることができます。

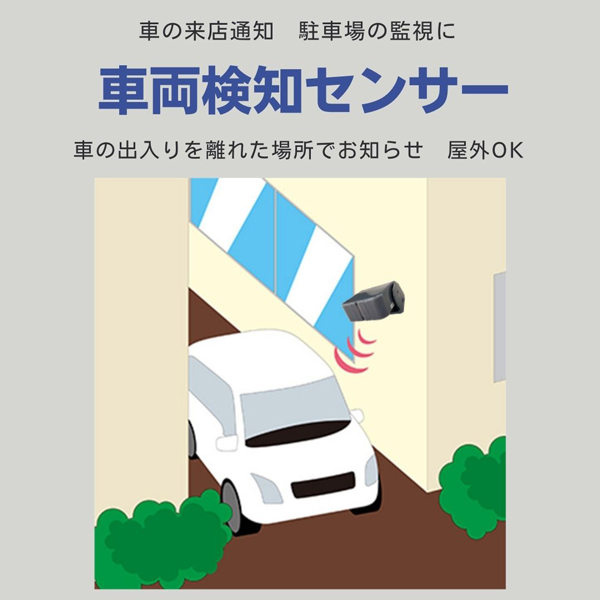

車両検知センサー

車検知センサーとして人感センサーを利用

  • 人感センサーは、車の動きにも反応します。(※速度が早い場合は反応しません)
  • 車での来客・来店をお知らせするセンサーとして役立ちます。
  • 侵入禁止場所の監視、車両接近の注意喚起に便利です。

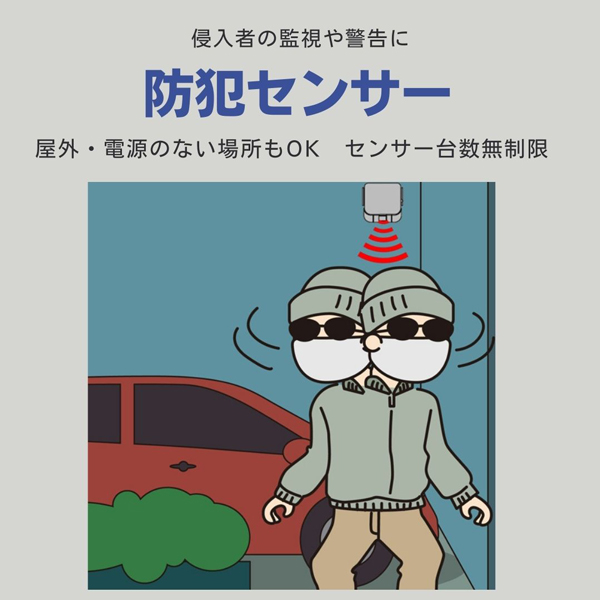

防犯センサー

防犯センサーとして人感センサーを利用

  • 人感センサーはガレージ、庭、門など屋外で電源のない場所で利用できます。
  • 複数のセンサーを利用した場合は、場所を区別してお知らせします。
  • 複数の場所に同時にお知らせすることができます。後から追加もOK

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

数量の変更は、買い物かごに追加した後にできます。個別に購入する場合はこちら

購入方法1:
まとめて購入する

4つの手順で、簡単に購入できます。

手順① :
人感センサーの数量を指定してください。

色はグレーと白の2色から選べます。

人感センサー・グレーの画像
  • 商品名 :

    無線チャイムXプラス
    人感センサー(グレー)
  • 価格 : 3,700円(税込)
  • 商品番号 : QQ-30319
  • 単4電池X3本または100V(別売の電源アダプタが必要)

購入数量:

人感センサー・白の画像
  • 商品名 :

    無線チャイムXプラス
    人感センサー(白)
  • 価格 : 3,700円(税込)
  • 商品番号 : QQ-30314
  • 単4電池X3本または100V(別売の電源アダプタが必要)

購入数量:

手順② :
ナンバー表示器の数量を指定してください

ナンバー表示器の画像
  • 商品名 :
    無線チャイムXプラス ナンバー表示器
  • 価格 : 6,800円(税込)
  • 商品番号 : QQ-30298
  • 電源100V専室内専用 据え置き・壁掛け対応 電源アダプタ付属

購入数量:

手順③ :
オプションの数量を指定してください

電源アダプタの画像
  • 商品名 :
    専用電源アダプタ
  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
  • 人感センサーを100V利用に必要

購入数量:

専用中継機の画像
  • 商品名 :
    無線チャイムXプラス 専用中継機
  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
  • 最大4台まで利用可能 電池・100V両対応 屋外OK 電源アダプタ付属

購入数量:

電波が届く範囲内で利用する場合は
不要です。

手順④ :
かごに入れるボタンを押してください

まとめて買い物かごに入れる

購入方法2:
個別に購入する

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 人感センサー・グレーの画像

人感センサー(グレー)

  • 価格 : 3,700円(税込)
  • 商品番号 : QQ-30319
数量 :

無線チャイムXプラス 人感センサー・白の画像

人感センサー(白)

  • 価格 : 3,700円(税込)
  • 商品番号 : QQ-30314
数量 :

無線チャイムXプラス ナンバー表示器の画像

ナンバー表示器

  • 価格 : 6,800円(税込)
  • 商品番号 : QQ-30298
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

人感センサーを100Vで利用する場合に必要となります。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。追加台数は最大4台です。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

設置方法

人感センサーの取付

Xプラス 人感センサーの設置方法

Xプラス 人感センサーの設置方法1

Xプラス 人感センサーの設置方法2

  • 【 台に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
  • 【 両面テープで固定 】
    付属の両面テープで固定できます。ザラザラ、凹凸のある面には取り付けできません。
  • 【 ネジで固定 】
    付属のネジで壁面、天井、柱などに固定できます。
    ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めできます。
  • 【ヒモや結束バンドで固定】
    市販のヒモや結束バンドで、柱。杭、ポールに固定できます。
  • 【 磁石で固定 】
     内臓の磁石で鉄製のドアやドア枠,スチール棚に固定できます。
    ※磁石の接着力は強くありません。金属面や金属製品 の近くに設置すると 電波到達距離が 短くなります。

ナンバー表示器の取付

ナンバー表示器の設置方法

  • 付属のネジを壁面などにねじ込み、ネジの頭にナンバー表示器を引っかけて壁掛けします。
  • 2本のネジで固定します。ネジとネジの間隔は52mmです。
  • 取り付け位置は床面から1メートル以上の場所にしてください。
  • 卓上、棚、受付テーブルの上に置くことができます。
  • スチール製の場所に置くと電波の受信感度が弱くなる場合があります。

使用方法

  • 人感センサーの感知範囲に人や車が通ると反応し、ナンバー表示器へ電波を送信します。
  • ベッドの下に取り付けて、ベットから足を下ろすと反応する離床センサーとして利用できます。
  • 人感センサーでは音は鳴りません。
  • 人感センサーが反応するとLEDが赤く点灯します。LED点灯をオフの設定ができます。
  • 人感センサー反応時に赤色LEDが点滅する時は電池切れお知らせです。
  • 人感センサーには、電源ボタンがあります。
  1. 人感センサーは人や車の動きに反応

  2. 無線で離れた場所へお知らせ 電波到達距離 見通し約180メートル 室内約90メートル

  3. ナンバー表示器は番号表示とチャイム音でお知らせ
  • ナンバー表示器では、センサーに設定された番号が表示、チャイム音が鳴ります。
  • 番号表示は64番まで、自由に番号をセンサーに割り当てできます。
  • チャイム音は、無音/オールチャイム/選曲/オールサイレンの切換ができます。
  • ナンバー表示は、1回表示モード、履歴表示モードの切換ができます。

チャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
人感センサー・ナンバー表示器セット
商品コード QQ-30319g
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平180m 屋内見通し90m

人感センサーの仕様

無線チャイムXプラス 人感センサーの寸法

商品名 無線チャイムXプラス 人感センサー
商品番号 QQ-30319
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約2年 (1日10回使用 気温20℃時)
電源スイッチ 有り
寸法 83(高さ)×77(幅)×35(奥行)mm
重量 82g (電池を含まない、取付プレートを含む)
使用場所 屋内 屋外 (防沫形 IP55)
利用可能温度 -10℃ ~ +40℃
送信表示 赤色LED 5秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • レンズカバー大2枚 小1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

ナンバー表示器の仕様

無線チャイムX50 ナンバー表示器の寸法

商品名 無線チャイムXプラス ナンバー表示器
商品番号 QQ-30298
製造元 リーベックス株式会社
電源 AC100V(50/60Hz) 専用電源アダプタ付属
電源スイッチ 有り
音量可変範囲 0~111dB/1m 8段階
チャイム音 64種類
IDコード数 256通り
受信表示 1回表示モード・履歴モード (切換式)
寸法 143(高さ)×127(幅)×43(奥行)mm
重量 217g (電源アダプターを含まない)
使用場所 屋内専用
利用可能温度 -10℃ ~ +45℃
受信可能距離 屋外見通し180m 室内90m
受信待ち 音とフラッシュが停止後に受信可能
付属品
  • 専用ACアダプター黒色 コード長1.8m
  • 取付用ネジ2本
  • 取付用リブ2本
  • IDコード切り換え用ミニドライバー1本
  • 取扱説明書
