人感センサー・チャイムセット QQ-30314a（白）/ QQ-30319a(グレー)
目次
基本情報
人感センサー・チャイムセットは、人や車の動きに反応する「人感センサー」と、離れた場所で音と光でお知らせする「受信チャイム」を組み合わせて利用します。
在庫有り 当日出荷 返品OK 1年保証
人感センサー・チャイムセットの利用例
人が通ると自動でチャイムが鳴ります。
飲食店、店舗、オフイスの入口や住宅の玄関先に。
車がセンサーを横切るとお知らせします。
カーショップや店舗の来客通知に、住宅の車庫・門前に。

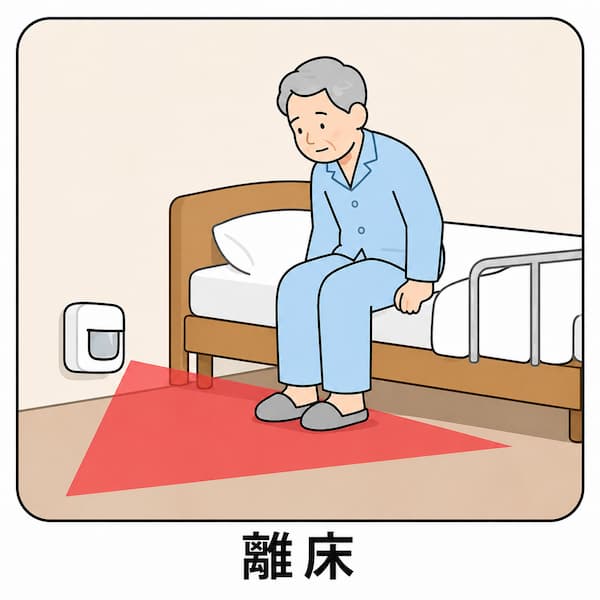

ベッドから足をおろしたらお知らせ。転倒防止やトイレのお知らせに便利です。
介護施設や在宅介護に。
認知症の方が家や部屋を出たときにお知らせします。
介護施設や住宅の徘徊防止に。

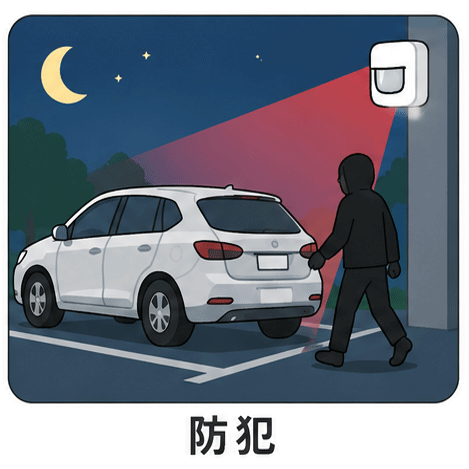

不審者が敷地内に侵入した際に検知してお知らせします。
駐車場や裏口など死角になりやすい場所に。

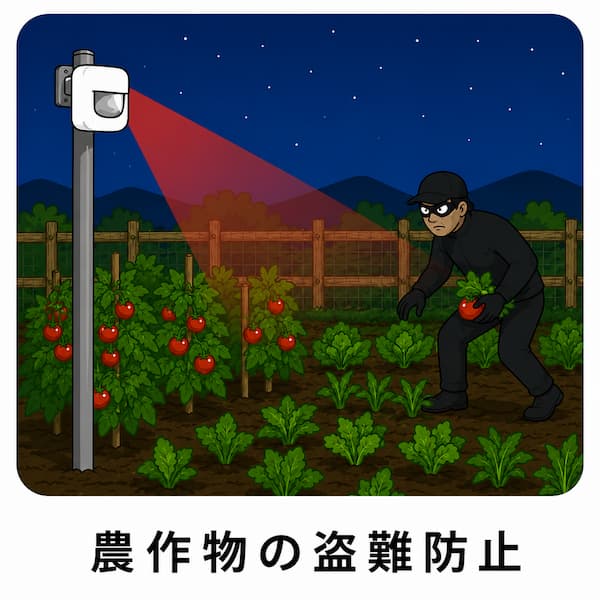

畑や果樹園の周囲にセンサーを設置。
不審者の侵入を即座に検知します。
※無線の距離は最大300メートル（中継機利用）
人感センサーの特長
商品画像
人感センサー（白）QQ-30314
人感センサー（グレー）QQ-30319
人感センサーの仕組み
人感センサーの特長
人感センサーの設置例
人感センサーの感知範囲
人感センサーの設置上の注意
人感センサーの電源
人感センサーの寸法
人感センサーの設置方法
人感センサーは屋内、雨のかかる屋外に設置できます。
人感センサーのFAQ
人感センサーの「よくある質問と答え」をよくあるご質問をまとめました。さまざまな質問にわかりやすくお答えしています。ぜひこちらのページをご参照ください。
あわせて読みたい
人感センサー よくある質問
人感センサーのよくある質問と答え 人感センサーとは何ですか？ 人感センサーは、赤外線などの熱を感知して、人が近づいたことを検知する装置です。主に人の動きを検知…
人感センサーについて
人感センサーについては、下記の記事をご覧ください。
QQベル 店長ブログ
人感センサーとは？仕組み・種類・選び方・活用方法を徹底解説
人感センサー（モーションセンサー）の基本から応用までを網羅したガイド。人の動きを検知する仕組み、主な種類（赤外線式など）と特長、選び方の重要ポイント（感知範囲、…
受信チャイムの特長
商品画像
動作
チャイム音と青色LEDの点滅でお知らせします。
受信チャイムには、64種類の音が入っていて、その中から自分が好きな音を選べます。また、自分が希望する音量に調節ができます。
基本動作
- チャイム音と青色LEDの点滅でお知らせします。
- 64種類のチャイム音から自分が好きな音を選べます。
- 音量は8段階で調節できます（45dB～90dB/1m）。
設定
設定スイッチ
- 受信チャイム、上面のスイッチでモード切替と音量調整ができます。
- 音量ボタンを押して、8段階（45～90dB/1m）の音量調整ができます。
- モード切替スイッチをOFFにすると、電源が切れます。
- お知らせの方法は以下の3つから選択できます。
- 音だけで知らせる
- 光だけで知らせる
- 音と光の両方で知らせる
受信チャイムの電源
受信チャイムの電源は、電池またはコンセント（AC100V）です。
電池で利用
- 単3アルカリ電池 X 3本を利用
- 電池寿命：約6ヶ月（1日10回利用として）
- 電池は付属してません。
- 移動して利用に便利
- 電源のない場所で利用できます。
コンセントで利用
- 別売の電源アダプタを使用
- 電源アダプタ（QQ-30197）1,900円
- 電源アダプタのコード長は1.8m
- 受信チャイム1台につき電源アダプタ1個必要
- 電池交換が不要、電池切れの心配なし
電池切れ表示
送信機（センサーやボタン）と受信チャイムの電池切れが表示されます。
電池切れ表示
- 緑ランプ点滅は、送信機（ボタンやセンサー）の電池切れです。
- 赤ランプ点滅は、受信チャイムの電池切れです。
- 複数の送信機をご利用の場合は、電池切れが正しく表示されない場合があります。
- 複数の送信機をご利用の場合は、それそれの送信機の電池切れ表示でご確認ください。
受信チャイムの寸法
受信チャイムの寸法
- 寸法：90（高さ） × 91（幅） × 32（奥行）mm
- 重量：85g （電池を含まない）
受信チャイムの設置方法
受信チャイムは屋内専用です。水のかかる場所では利用できません。

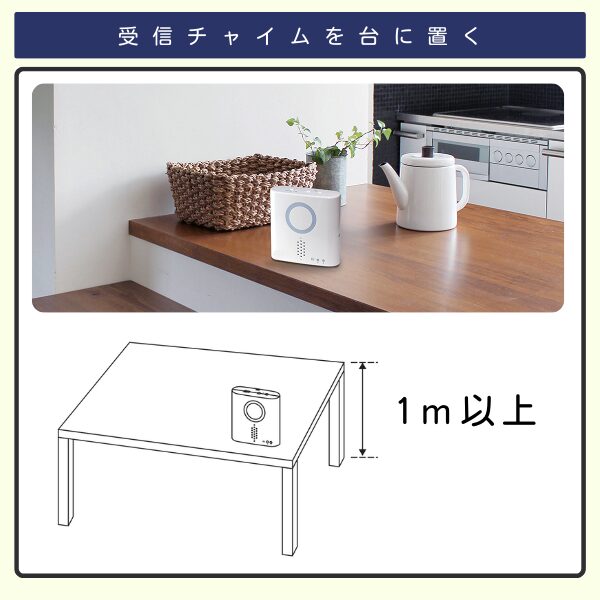

テーブルや台に置く
受信チャイムをテーブルや棚に置く際、より電波を受信しやすくするために、床から1メートル以上の高さを目安にしてください。もし低い位置でも電波が問題なく届くようでしたら、その高さでお使いいただけます。

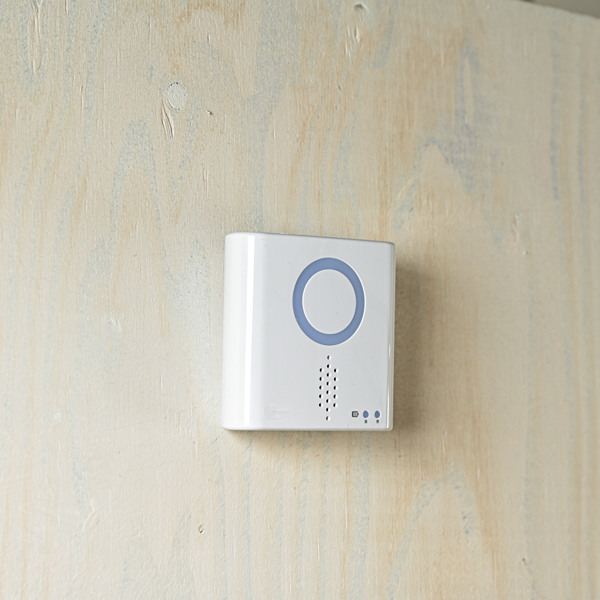

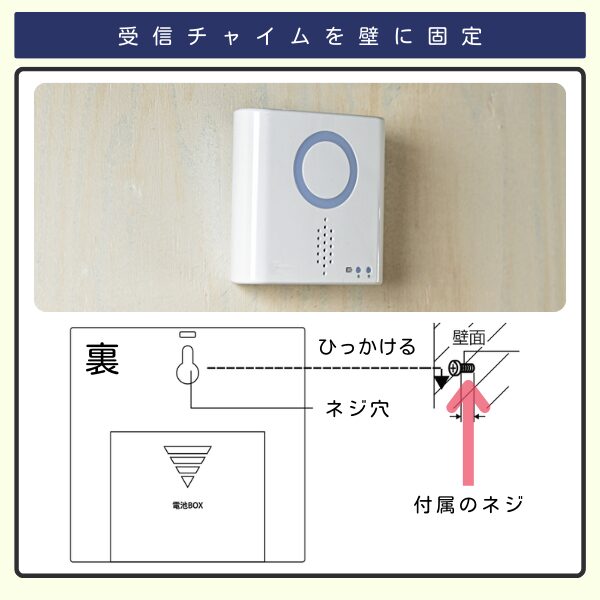

壁に設置
付属のネジを使って、受信チャイムを壁に取り付けられます。
- まず、ネジを壁にねじ込みます。このとき、ネジの頭は少し壁から出した状態にしてください
- 次に、受信チャイムの裏側にあるネジ穴を、壁のネジ頭に引っ掛けて固定します。

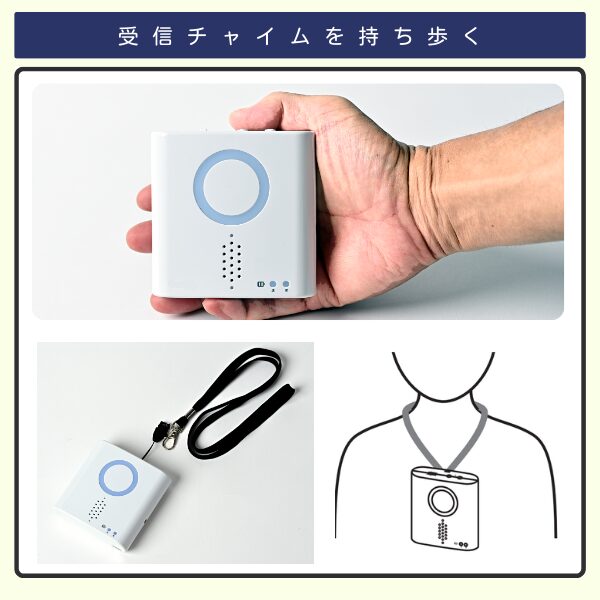

持ち歩く
電池で使う場合、受信チャイムは片手で持てるコンパクトサイズなので、気軽に持ち運べます。
ストラップを通せる穴も付いているので、お手持ちのストラップを使えば首から下げることも可能です。（ストラップは付属していません）
組合せ・追加について
センサーもチャイムも何台でも追加できます。後から追加することもできます。
セットで利用
センサー1台とチャイム1台で、すぐに使えます。

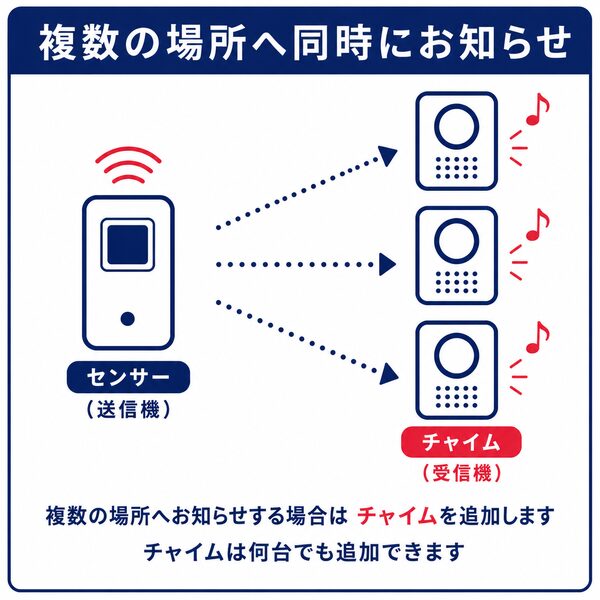

複数の場所へ同時にお知らせ
チャイムを追加するだけで、複数の場所に同時にお知らせできます。

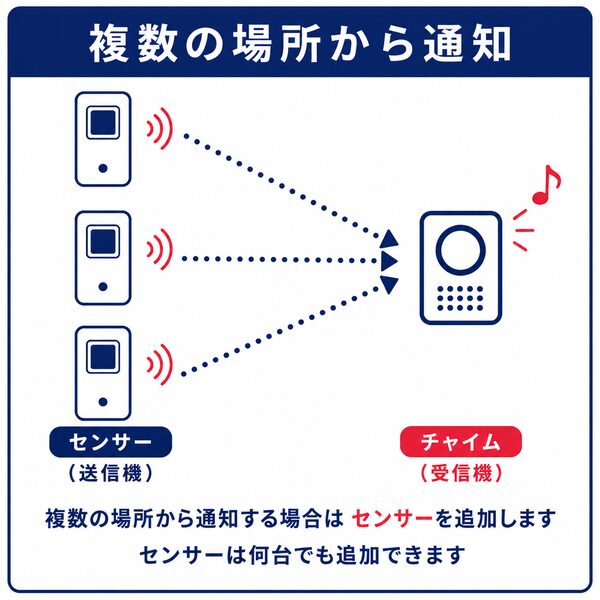

複数の場所から通知
センサーを追加するだけで、複数の場所からお知らせできます。

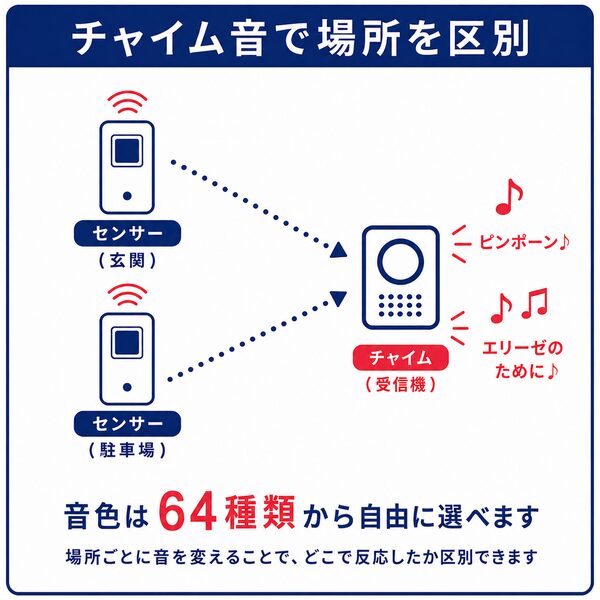

場所を区別してお知らせ
複数のセンサーを利用する場合は、チャイムの音色を場所ごとに変えることで、どこで反応したかすぐにわかります。

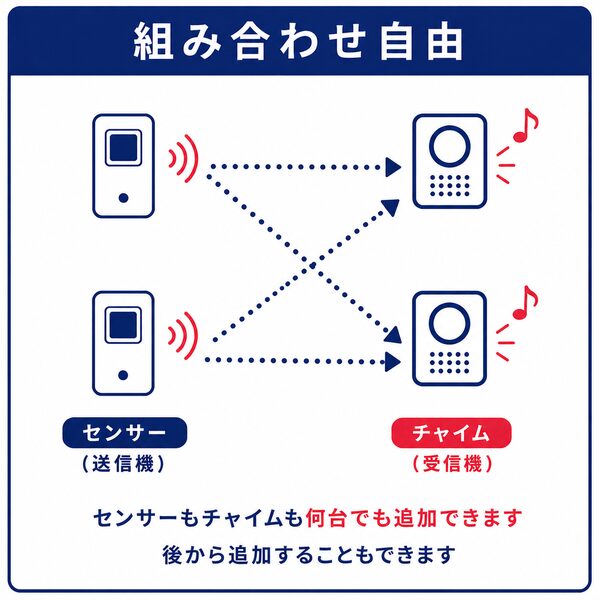

組み合わせ自由
センサーもチャイムも何台でも追加でき、後から増やすこともできます。
グループ分けで混信なし
フロアや部屋ごとにグループ分けして、必要な場所だけにお知らせできます。
自由に組み合わせて使えます
Xプラスシリーズの商品は、どれでも組み合わせて使えます。
まとめて注文する
人感センサー・受信チャイム・オプションを自由に組合せ、まとめて選んで注文できます。
ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識豊富な専門スタッフが対応いたします。
チャイム音を聞く
このページの商品は、64種類のチャイム音から自由に選べます。
＋をクリックすると、メニューが開きます。
チャイム音（No.01～No.16）を聞く
1. ピンポンA
2. ピンポンG
3. キンコンカンコン
4. 緊急音
5. 電車のドアが閉まる音A
6. エリーゼのために
7. 木星(ジュピター)
8. さくら
9. 呼んでいます【女性】
10. 来客です【女性】
11. いらっしゃいませ【女性】
12. センサーが反応しました【女性】
13. 侵入者です【女性】
14. 犬の鳴き声
15. アラーム音A
16. サイレン音C
チャイム音（No.17～No.32）を聞く
17. ピンポンB
18. ピンポンC
19. ピンポンD
20. ピンポンE
21. ピンポンF
22. ピンポンパンポンA
23. 琴の音
24. 鐘の音
25. ピンポンパンポンB
26. 電車のドアが閉まる音B
27. 和音A
28. 和音B
29. 中国音
30. 花のワルツ
31. 葦笛の踊り
32. 金平糖の精の踊り
チャイム音（No.33～No.48）を聞く
33. 少序曲（くるみ割り人形）
34. ワルツ（コッペリア）
35. ボレロ
36. 子犬のワルツ
37. ジ・エンターテイナー
38. 愛の夢 第3番
39. キトリ
40. きらきら星
41. ふるさと
42. きよしこの夜
43. もろびとこぞりて
44. ハッピーバースデイ
45. 呼んでいます【男性】
46. ちょっと来てください【女性】
47. すぐ来てください【女性】
48. 来客です【男性】
チャイム音（No.49～No.64）を聞く
49. 玄関で呼んでいます【女性】
50. お風呂で呼んでいます【女性】
51. トイレで呼んでいます【女性】
52. リビングで呼んでいます【女性】
53. ドアが開きました【女性】
54. 子犬の鳴き声
55. 猫の鳴き声
56. 子猫の鳴き声
57. 鳥のさえずり
58. ウミネコ
59. スズムシ
60. ひぐらし
61. アラーム音B
62. アラーム音C
63. サイレン音A
64. サイレン音B
無線について
Xプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。
電波の距離
電波の距離の目安
水平方向
- 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
- 途中にドア・窓・パーティション・壁などがあっても大丈夫ですが、電波の距離が短くなる場合があります。
- 鉄製の防火扉や金属製のモノには影響を受けます。
垂直方向
- 木造の建物内の電波距離は、1階から3階が目安です。
- 鉄筋の建物内の電波距離は、1階から2階または3階です。
- 水平方向に離れるほど届きにくくなります。
| 到達距離 | 同じ階 | 1→2階 | 1→3階 |
|---|---|---|---|
| 木造 | 90m | 80m | 70m |
| 鉄筋 ALC（住居） | 80m | 70m | 50m |
| 鉄筋（ビル） | 70m | 60m | 30m |
（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。
電波の延長
電波が直接届かない場合は、別売の中継機（QQ-30315）を追加して無線を延長できます。
中継機の追加台数
中継機は、同じ方向に連続して最大4台まで追加できます。また、複数の場所へ延長する場合は、方向ごとに最大4台まで追加可能です。
なお、設置環境によっては、4台以上を連続して利用できる場合もあります。詳しくは、下記よりお問い合わせください。
ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識豊富な専門スタッフが対応いたします。
中継機の詳細ページ
中継機について、さらに詳しくはこちらのリンクをご確認ください。
基本情報
中継機について
- 中継機は2電源対応（電池 ＆ コンセント）です。電源アダプタは付属してます。
- 中継機は雨のかかる屋外に設置が可能です
- 鉄製の防火扉や金属製のモノには影響を受けます。
- グループ分けした場合は、各グループごとに中継機が必要となります。
- 中継機（商品番号：QQ-30315）7,800円（税込）
- 中継機はこのページから購入できます。【オプションの購入】
中継機の利用例
中継機の利用例
鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。
安心の認証商品
電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。
QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。
※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。
総務省ホームページ
電波が届かない時は返品OK
電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。
返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。
返品の条件
- パッケージの破損や汚れがない
- 使用した痕跡が無い
- 部品を含めすべて揃ってること
- 再販売が可能な状態であること
- 往復の送料はお客様負担
- 複数購入の場合、開封品は1つのみ
セット商品の購入
【パターン1】すべて電池で利用
人感センサー、受信チャイムどちらも電池で利用する場合の組み合わせです。
人感センサー（白）セット
商品番号：QQ-30314a
＼ すべて電池利用 ／
商品代金：6,600円（税込）

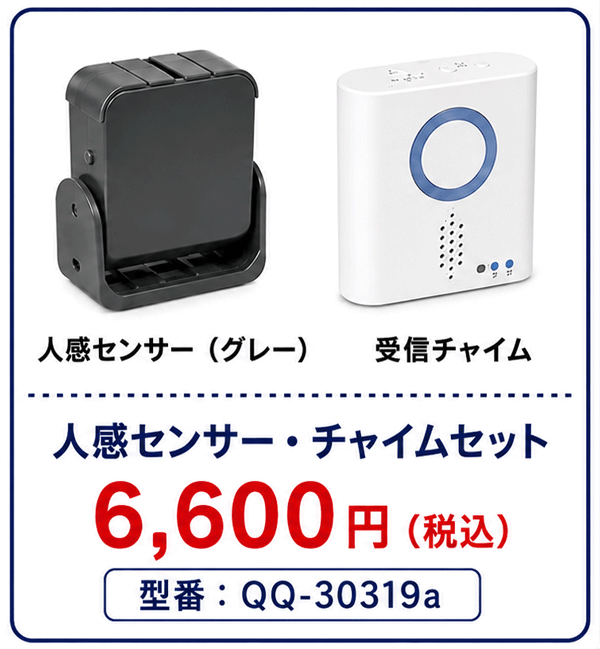

人感センサー（グレー）セット
商品番号：QQ-30319a
＼ すべて電池利用 ／
商品代金：6,600円（税込）
【パターン2】どちらかを電池で、どちらかをコンセント
どちらか一つをコンセントで利用する場合は、電源アダプタ(1,900円)を1個追加します。
- 人感センサーを電池で、受信チャイムをコンセントで利用する場合
- 人感センサーをコンセントで、受信チャイムを電池で利用する場合
人感センサー（白）セット
商品番号：QQ-30314a + QQ-30197
＼ どちらかをコンセント利用 ／
商品代金：8,500円（税込）
人感センサー（グレー）セット
商品番号：QQ-30319a + QQ-30197
＼ どちらかをコンセント利用 ／
商品代金：8,500円（税込）
【パターン3】すべてコンセントで利用
人感センサー、受信チャイムどちらもコンセントで利用する場合の組み合わせです。電源アダプタ(1,900円)を2個追加します。
人感センサー（白）セット
商品番号：QQ-30314a + QQ-30197×2
＼ すべてコンセント利用 ／
商品代金：10,400円（税込）
人感センサー（グレー）セット
商品番号：QQ-30319a + QQ-30197×2
＼ すべてコンセント利用 ／
商品代金：10,400円（税込）
自分に合った構成で購入
まとめて購入する
人感センサー・受信チャイム・オプションを自由に組合せ、まとめて選んで注文できます。
電話やFAXで購入
単品購入
人感センサー（白）
| 商品名 | Xプラス 人感センサー（白） |
|---|---|
| 商品番号 | QQ-30314 |
| 価格 | 3,900円（税込） |
人感センサー（グレー）
| 商品名 | Xプラス 人感センサー（グレー） |
|---|---|
| 商品番号 | QQ-30319 |
| 価格 | 3,900円（税込） |
受信チャイム
| 商品名 | Xプラス 受信チャイム |
|---|---|
| 商品番号 | QQ-30307 |
| 価格 | 2,700円（税込） |
オプションの購入
必要な方だけご購入ください。電池利用や電波が届く場合は不要です。
電源アダプタ
| 商品名 | 電源アダプタ |
|---|---|
| 商品番号 | QQ-30197 |
| 価格 | 1,900円（税込） |
人感センサーや受信チャイムをコンセント（AC100V）で利用する場合に必要です。
中継機
| 商品名 | Xプラス 中継機 |
|---|---|
| 商品番号 | QQ-30315 |
| 価格 | 7,800円（税込） |
電波が届かない場合に追加。電池またはコンセントで利用できます。電源アダプタは付属
仕様
セット
| 商品名 | Xプラス 人感センサー・チャイムセット |
|---|---|
| 商品番号 | 人感センサー（白）QQ-30314a 人感センサー（グレー）QQ-30319a |
| 製造元 | ナカバヤシ株式会社 |
| 周波数 | 315MHz 特定小電力電波帯 |
| 電波の到達距離 | 屋外見通し180m 屋内見通し90m（水平） |
| IDコード数 | 256通り |
人感センサー
| 商品名 | Xプラス 人感センサー |
|---|---|
| 商品番号 | QQ-30314（白） QQ-30319（グレー） |
| センサー | 赤外線センサー |
| 送信方法 | センサーが反応すると送信 |
| 電源 | 電池（単4アルカリ電池3本）または AC100V（別売の電源アダプタを使用） |
| 電池寿命 | 約2年 （1日10回使用 気温20℃時） |
| 送信表示 | 送信時 赤色LED点灯 送信表示オフ設定可能 |
| 電池切表示 | 送信時 赤色LED点滅 送信表示オフ設定でも点滅 |
| 確認音 | 無し |
| 電源スイッチ | 有り |
| 寸法 | 83（高さ） × 77（幅） × 35（奥行）mm |
| 重量 | 約82g （電池を含まない） |
| 使用場所 | 屋内 / 屋外 （防塵形・防噴流形 IP55） |
| 利用可能温度 | -10℃ ～ +40℃ |
| 付属品 | 取付用両面テープ付 1枚 取付用ネジ 2本 取付用リブ 2本 レンズカバー大2枚 小1枚 IDコード設定用ミニドライバー 取扱説明書 |
受信チャイム
| 商品名 | Xプラス 受信チャイム |
|---|---|
| 商品番号 | QQ-30307 |
| 電源 | 電池（単3アルカリ電池3本）または AC100V（別売電源アダプタ使用） |
| 電池寿命 | 約6ヶ月 （1日10回使用 気温20℃時） |
| 電池切れ表示 | 受信チャイム電池切れ：赤色点滅 送信機（ボタンやセンサー）電池切れ：緑色点滅 |
| 電源スイッチ | 有り |
| 音量可変範囲 | 45～90dB/1m 音量ボタンで8段階可変 |
| チャイム音 | 64種類 |
| 光/音の切替 | 音/光/音と光 に切替可能 |
| 寸法 | 90（高さ） × 91（幅） × 32（奥行）mm |
| 重量 | 約85g （電池を含まない） |
| 使用場所 | 屋内専用 |
| 利用可能温度 | -10℃ ～ +45℃ |
| 受信ランプ | 受信時に青ランプが点滅（音の長さに連動） |
| 付属品 | 取付用ネジ 1本 取付用リブ 1本 IDコード設定用ミニドライバー 取扱説明書 |
