光センサー&フラッシュチャイム QQ-30346c

在庫有り　当日出荷　返品OK　1年保証

光センサーの特徴

商品画像

光センサーの設置画像

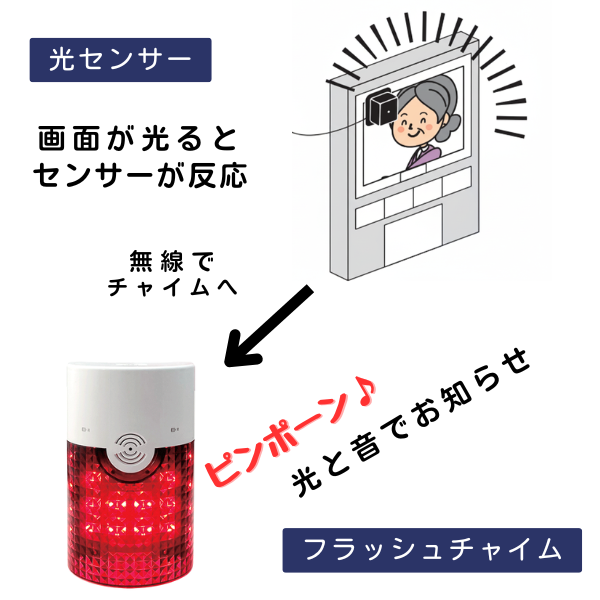

モニター付きインターホンやマンションのオートロックの、室内の機器のモニター部分に取り付けて利用します。

光センサーの詳細

センサー部で反応し、本体から電波を発信します。

光センサーが利用できる機器

この光センサー（サイズ：縦横2.8cmの正方形）は、画面やランプが光ることで作動する機器にご利用いただけます。

設置の共通条件

センサーを貼り付けるのに十分な平らなスペース（2.8cm四方）があること。

液晶ディスプレイ（TVインターホン・オートロックなど）

利用できるタイプ

• 来客ボタンが押されると、室内の画面が自動で点灯するタイプのカメラ付きインターホンやオートロック。
• ほとんどのカメラ付きインターホン・オートロックに対応していますが、念のため、ご利用場所で画面点灯するかのテストを行ってください。

利用できないタイプ

• ポータブル型インターホンは手に持って使うため、光センサーを取り付けると操作の邪魔になり、実用的に使うことはできません。
• 画面が黒いままで光らないタイプは利用できません。

タッチパネル式の場合

タッチパネル式インターホンに光センサーを取り付ける場合は、タッチ操作のメニュー部分を避け、必ずメニューの無いエリアに貼り付けてください。

光センサーの大きさは 約2cm × 2cm なので、メニューと重ならない十分なスペースを確保することが重要です。

タッチパネル式インターホンは、操作すると画面が光るため、その光に光センサーが反応してしまうことがあります。設定や操作を行うときは、光センサーの電源を一時的にオフにしてください。

LEDランプ

利用できるタイプ

電源投入時や機器が反応した際やアラーム時にLEDランプが点灯するタイプ。

注意点

センサーの貼り付け面は平らです。LEDランプが大きく出っ張っている場合や、ランプ周辺が球面になっている場所では、センサーが安定せず、正常に動作しない場合があります。

電話機・FAX

【利用できるタイプ】

着信時に液晶画面全体が明るく光るタイプ。

【利用できないタイプ】

バックライトがなく、暗い場所では見えない（電卓のような）液晶画面にはご利用いただけません。

電話やFAXを発信するときに液晶画面が光る機種の場合、発信時にも光センサーが反応してしまいます。

引き出しや金庫に入れての利用は不可

光センサーを引き出しや金庫に入れても、正しく動作しません。この光センサーは、液晶やLEDに貼り付けて、光がついた時に反応する仕組みです。

引き出しや金庫が開くことにより、周囲が明るくなりますが、センサーを暗い状態でセットできないために、引き出しや金庫に入れては正しく動作しません。

引き出しや金庫の開閉を検知したい場合は、「ドアセンサー」をご利用ください。

光センサーの電源

光センサーの電源は、電池またはコンセント（電源アダプタ追加）です。

光センサーを電池で利用する場合は、電源アダプタは不要です。

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

光センサーの寸法

光センサーの設置方法

光センサーの貼り付け

液晶画面が点灯しても、光らない（黒い）部分にセンサーを貼り付けても反応しません。

光センサー本体の設置

光センサー本体（電池入れ）は、2つの取り付け方法があります。

両面テープで固定

TVドアホンやオートロックの上に、付属の両面テープで光センサー本体（電池入れ）を貼り付けます。

ネジで固定

1. 設置したい壁面に、付属の「取付用ネジ」をねじ込みます。このとき、ネジの頭を少し残した状態にします。
2. 送信機本体（または取付プレート）の「ひっかけネジ穴」を、壁に残したネジの頭に引っかけて固定します。

サイディングやコンクリート面に取り付ける場合は、以下の手順で作業します。

1. まず壁面に5mmの下穴を開けます。
2. 開けた穴に、付属の「取付用リブ」（アンカー）を打ち込みます。
3. リブの上から、付属の「取付ネジ」をねじ込んで固定します。

光センサーの接続

光センサーの入力端子を本体側面のセンサーの入力に差し込みます。

学習ボタン

この操作を行うことで、設置場所の明るさに合わせてセンサーの感度が最適化されます。

フラッシュチャイムの特徴

商品画像

動作

チャイム音とフラッシュでお知らせします。

フラッシュチャイムには、64種類の音が入っていて、その中から自分が好きな音を選べます。また、自分が希望する音量に調節することもできます。

設定

お知らせする時間（動作時間）は4つのモードから選択できます。

連続呼出（相手が気づくまで呼び続ける）ができるのはフラッシュチャイムだけです。

呼び出しを途中でストップできるのはフラッシュチャイムだけです。

複数のフラッシュチャイムで連続モードに設定した場合、停止ボタンを押したフラッシュチャイムの動作は止まりますが、他のフラッシュチャイムの動作は止まりません。連続呼出設定をした全てのフラッシュチャイムの停止ボタンを押す必要があります。

フラッシュのパターン

フラッシュのモードは、「ピカピカ点滅」と「上から下に流れる光」の2種類から選べます。フラッシュモードの切替ボタンで簡単に変更できます。

フラッシュチャイムの電源

フラッシュチャイム電源は、電池またはコンセント（AC100V）です。

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

電池切れ表示

送信機（センサーやボタン）とフラッシュチャイムの電池切れが表示されます。

フラッシュチャイムの寸法

フラッシュチャイムの設置方法

フラッシュチャイムは屋内、屋外どちらでも利用できます。防水性能はIP55相当（防塵形・防噴流形）です。

机や台に置く

磁石で固定

移動して利用

違うタイプの商品を組み合わせて利用

無線チャイムXプラスの各商品は、自由に組み合わせてご利用いただけます。

例えば、

• センサー（動きなどを検知）とボタン（手動で呼出）を組み合わせて設置する。
• 受信チャイム（音で知らせる）と携帯チャイム（バイブで知らせる）で同時にお知らせする。

といった使い方が可能です。

下記ページに掲載されている商品は、すべて互換性があり、組み合わせて使えます。そのままこのページからご購入いただけます。

チャイム音を聞く

このページの商品は、64種類のチャイム音から自由に選べます。

＋をクリックすると、メニューが開きます。

無線について

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。

電波の距離

到達距離	同じ階	1→2階	1→3階
木造	90m	80m	70m
鉄筋 ALC（住居）	80m	70m	50m
鉄筋（ビル）	70m	60m	30m

（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

電波の延長

電波が直接届かない場合は、別売の中継機（QQ-30315）を追加して無線を延長できます。

中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。中継機は4台まで利用可能です。

中継機について

中継機について、さらに詳しくはこちらのリンクをご確認ください。

基本情報

中継機の利用例

安心の認証商品

電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。

QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。

※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。

総務省ホームページ

電波が届かない時は返品OK

電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。

返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷（月曜～土曜）いたします。

光センサー

商品名	無線チャイムXプラス　光センサー
商品番号	QQ-30346
センサー	光センサー
センサー感度	学習方式
電源	電池専用（単4アルカリ電池4本）または AC100V（別売電源アダプタ使用）
電池寿命	約1年（1日10回使用 気温20℃時）
送信表示	送信時 赤色LED4秒間点灯
電池切表示	送信時 赤色LED点滅
確認音	無し
電源スイッチ	有り
寸法	本体：34（高さ） × 150（幅） × 18（奥行）mm 光センサー：28（高さ） × 28（幅） × 15（奥行）mm 接続コード ： 24cm（ミニプラグを除く）
重量	本体：約43g （電池を含まない） 光センサー：約8g
使用場所	屋内専用
利用可能温度	-10℃ ～ +45℃
付属品	本体取付用両面テープ 1枚 光センサー取付用両面テープ 1枚 本体取付用ネジ 2本 本体取付用リブ 2本 IDコード設定用ミニドライバー 取扱説明書

フラッシュチャイム

商品名	無線チャイムXプラス　フラッシュチャイム
商品番号	QQ-30304
電源	電池（単2アルカリ電池3本）または AC100V（別売電源アダプタ使用）
電池寿命	約6ヶ月 （1日10回使用 気温20℃時）
電池切れ表示	フラッシュチャイム電池切れ：赤色点滅 送信機（ボタンやセンサー）電池切れ：緑色点滅
電源スイッチ	有り
音量可変範囲	45～110dB/1m　音量ボタンで8段階可変
チャイム音	64種類
光/音の切替	音/光/音と光 に切替可能
寸法	87（幅） × 135（高さ） × 54（奥行）mm
重量	約210g （電池を含まない）
使用場所	屋内・屋外　IP55相当（防塵形・防噴流形）
利用可能温度	-10℃ ～ +45℃
受信ランプ	受信時に赤ランプ28個が光る
動作時間	1回/30秒間/60秒間/連続 に切替可能
付属品	取付用ネジ 1本 取付用リブ 1本 滑り止めシート 1枚 IDコード設定用ミニドライバー 取扱説明書

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
