無線チャイムXプラス　中継機　QQ-30315

無線チャイムXプラスの商品で電波が直接届かない場合、中継機を追加すれば無線の距離を延長でき電波が届くようになります。

基本情報

商品名	無線チャイムXプラス　中継機
商品番号	QQ-30315
価格	7,800円（税込）
電源	単3アルカリ電池 X 3本　または コンセント（電源アダプタ付属）

中継機（QQ-30315）は無線チャイムXプラス専用です。他の商品では利用できません。

対応機種はこちらのリンクよりご確認いただけます。

中継機の利用イメージ

【利用例】1階から3階に電波が届かない場合、2階に中継機を追加すれば、1階から3階に電波が届くようになります。

中継機の仕組み

中継機は、センサーやボタンからの電波を受信すると、自動的に同じ電波を約2秒後に送信します。ブルーのLEDが約4秒間点灯するので動作の確認ができます。

設定不要で、電源を入れるだけで動作します。

中継機を1台使うごとに、通信に2秒以上の遅れが出ます。

IDコードを変更している場合は、中継機のIDコードも変更してください。設定がわからない場合はお問い合わせください、使えるようになるまで責任もってサポートいたします。

中継の利用可能台数

中継機は最大4台追加できます。中継機1台につき、屋外最大100m・屋内最大50m延長できます。

周囲の環境により延長できる距離が短くなる場合があります。

中継機は連続して最大4台追加可能

中継機を1台使うごとに、通信に2秒以上の遅れが出ます。

中継機複数利用時の注意

電波の届く場所に複数の中継機を設置しないでください。中継機同士が信号を拾い合ってしまい、受信機の音が鳴りやまなくなる原因になります。

中継機の設置について不明な点がある場合は、お気軽にご相談ください。

方向が異なる場合の設置例（複数場所への連絡）

方向が異なる場合の設置と利用について

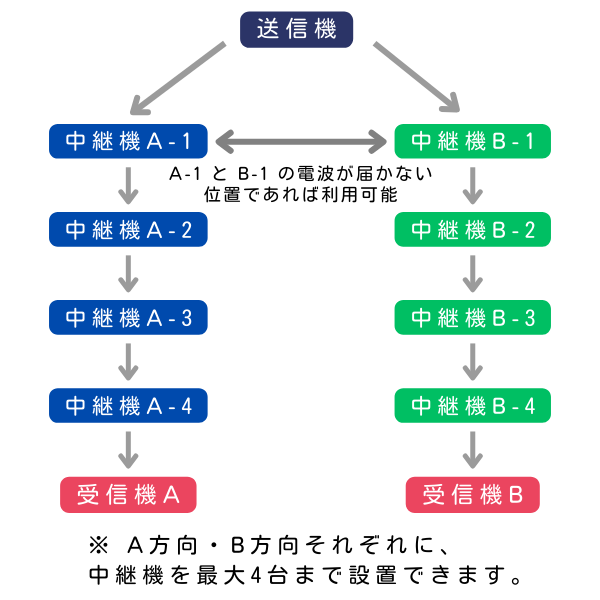

この図は、複数の方向・複数の場所へ連絡する場合の設置例です。送信機からの電波は、A方向・B方向といったように、別々の方向へ分けて中継することができます。

方向ごとに中継機を追加できます

中継機は、それぞれの方向ごとに最大4台まで追加することが可能です。図の例では、

・A方向
　中継機 A-1 → A-2 → A-3 → A-4 → 受信機A

・B方向
　中継機 B-1 → B-2 → B-3 → B-4 → 受信機B

のように、各方向で独立して中継機を設置しています。

設置時の重要なポイント

複数方向に分けて使用する場合は、A-1 と B-1（各方向の1台目の中継機）同士が、電波の届く範囲に入らない位置に設置されていることが条件です。

1台目同士が近すぎると、電波が混ざり、正常に動作しません。そのため、方向ごとに距離や位置を分けて設置してください。

中継機を4台以上ご検討の方へ

中継機は通常、1方向につき最大4台までご利用いただけますが、設置環境や用途によっては、4台以上を連続して利用できるケースもございます。

ただし、設置条件や電波環境によって可否が異なるため、本ページでは詳しい説明は行っておりません。

ご希望の場合は、設置状況をお伺いしたうえでご案内いたしますので、事前にお気軽にお問い合わせください。

中継機の寸法

中継機の電源

中継機は、電池またがコンセントの2電源に対応してます。

電池寿命が短いため、コンセント(AC100V)での利用をおすすめします。

中継機の設置

壁面などに固定

台やテーブルに置く

中継機は、台やテーブル、棚などの上に置くだけで簡単に使えます。設置する高さは1m以上がおすすめですが、しっかり電波が届けばそれより低い場所でも大丈夫です。

金属製の台や机、床などに置くと電波到達距離が短くなります。

中継機設置の注意点

中継機設置の際の注意点です。

中継機を設置する場所について

中継機は、設置する場所や高さによって、電波の届き方や安定性が変わります。安定したご利用のため、以下のポイントを目安に設置してください。

効率的な設置場所

電波が届く位置を事前に確認する

まずは、中継機を使わずに、送信機の電波がどこまで届くかを確認します。電波が届く限界の場所を把握することで、最適な中継位置がわかります。

電波が届く手前に設置する

中継機は、電波がギリギリ届く位置ではなく、電波が届く範囲の手前、約10mほど余裕のある場所に設置するのがおすすめです。

余裕を持たせることで、電波が安定しやすくなります。

実際の設置場所について

電源が確保できる場所

中継機は電池でも使用できますが、電池寿命が短いため、コンセントが使える場所への設置をおすすめしています。

壁や棚のある場所

床に直接置くよりも、壁や棚など、安定して設置できる場所が適しています。

設置する高さの目安

中継機は、床から1メートル以上の高さに設置してください。

低い位置に置くと、周囲の障害物の影響を受けやすく、電波が不安定になる場合があります。

設置のテスト方法

複数人で連絡を取りながらテストする

設置後は、複数人でスマートフォンなどを使い、連絡を取りながらテストを行うとスムーズです。

テストの手順

1. 送信機のある場所と、受信機のある場所に人を分ける
2. スマートフォンなどで連絡を取りながら送信機を作動させる
3. 中継機のランプが点灯するか確認する
4. 受信機が正常に鳴るかを確認する

反応が不安定な場合は、中継機の位置や向きを少し調整して、再度テストしてください。

中継の利用例

離れた倉庫、畑や果樹園

離れた建物で電波が届かない場合に、中継機を追加して延長できます。

畑や果樹園から電波が届かない場合に、中継機を追加して延長できます。

ビルの上下階で利用

ビルの上下階で電波が届かない場合、中継機を追加して延長できます。

グループ分けで利用の場合

『無線チャイムXプラスシリーズ』を、IDコードなどで分けた複数のグループで使用する場合、それぞれのグループごとに専用の中継機が1台必要です。

中継機のFAQ

光センサーの「よくある質問と答え」をよくあるご質問をまとめました。さまざまな質問にわかりやすくお答えしています。ぜひこちらのページをご参照ください。

商品の購入

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷（月曜～土曜）いたします。

商品情報

商品名	無線チャイムXプラス　中継機
商品番号	QQ-30315
製造元	ナカバヤシ株式会社
電源	DC4.5V 単3アルカリ電池 X 3本　または コンセント(AC100V　付属の電源アダプタ利用)
電池寿命	約30日（1日10回使用 気温20℃）
電池切れ表示	動作ランプが赤点滅
電源スイッチ	有り
送信方法	送信機からの電波を受信すると、約2秒後に自動的に送信
送信周波数	315MHz帯
電波到達距離	屋外見通し最大100m／屋内見通し最大50m
動作表示	送信時に青色LED点灯(約4秒間)
電源表示	電源ランプ赤点滅
外形寸法	129（高さ） × 58（幅） × 30（奥行）mm（取付プレート含む） 129（高さ） × 76（幅） × 33（奥行）mm（防雨カバー含む）
重量	約65g　防雨カバー装着時：約90g（電池を含まない）
使用場所	屋内／屋外(防塵形・防噴流形IP44相当)で屋外軒下でも使用可能
使用温度範囲	-10℃～45℃
生産国	中国
付属品	防雨カバー 1個 電源アダプタ 1個 取付用両面テープ 1枚 取付用ネジ 2本 取付用リブ 2本 取扱説明書 IDコード設定用ミニドライバー 1個

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
