無線チャイムXプラス
ドア・窓センサー・6チャンネルチャイム

QQベル 商品番号:QQ-30308e

音や振動に反応して、離れた場所でまぶしいフラッシュと光でお知らせします。

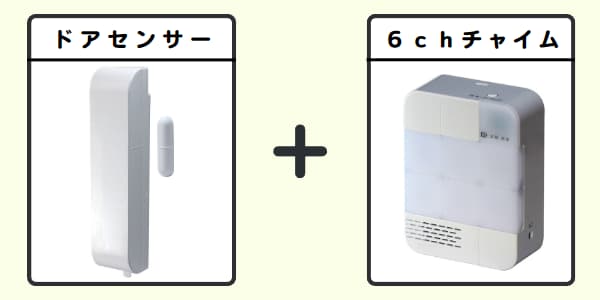

無線チャイムXプラス ドア・窓センサー・6チャンネルチャイムセット

  • 商品名 :
    無線チャイムXプラス ドア・窓センサー・6チャンネルチャイムセット
  • 商品番号 : QQ-30308e
    (QQ-30308とQQ-30309の組み合わせ)
  • 価格 : 6,000円(税込)
  • ドア・窓センサーは電池専用、6チャンネルチャイムは電池またはAC100V(電源アダプタ追加)
  • ドアが開くと反応 無線180m(屋外) 無線90m(屋内)音と光で呼出♪64種場所区別ランプ付 在庫有り当日出荷返品OK

00 : 目次

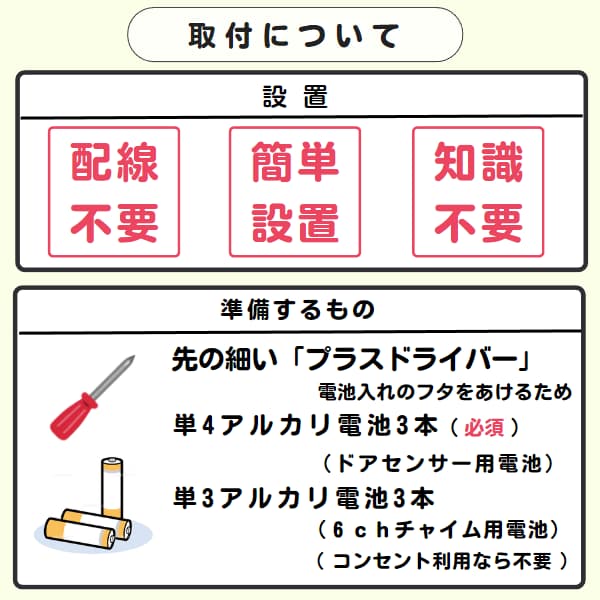

設置方法

ドア・窓センサーの設置

センサー部の取付場所

無線チャイムXプラス ドア・窓センサーの取付可能なドア・窓一覧

  • ドア・窓センサーは、自動ドア、引き戸、外開きドア、内開きドア、サッシ窓 掃き出し窓に設置可能です。
  • ロッカーやキャビネットの引き出しで、ドアセンサーが取り付けできるスペースがある場合は設置可能です。
  • 電池式なので、電源のない場所に設置できます。
  • 屋外で利用できます。ただし水や雨がたまる場所では利用できません。

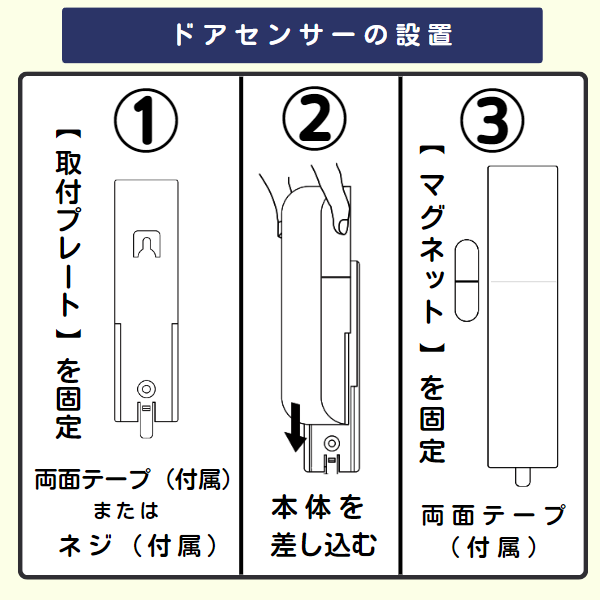

ドア・窓センサーの設置方法

無線チャイムXプラス ドア・窓センサーの設置方法

  • ①取付プレートを付属の両面テープまたはネジでドア枠や窓枠に貼り付けます。
  • ②取付プレートに本体を上からスライでして固定します。
  • ③マグネットを付属の両面テープでドアや窓に貼り付けます。
  • 凹凸のあるドアや窓、すりガラスには、マグネットは取り付けできません。

ドア・窓 タイプ別 設置方法

ドア・窓 タイプ別 設置方法

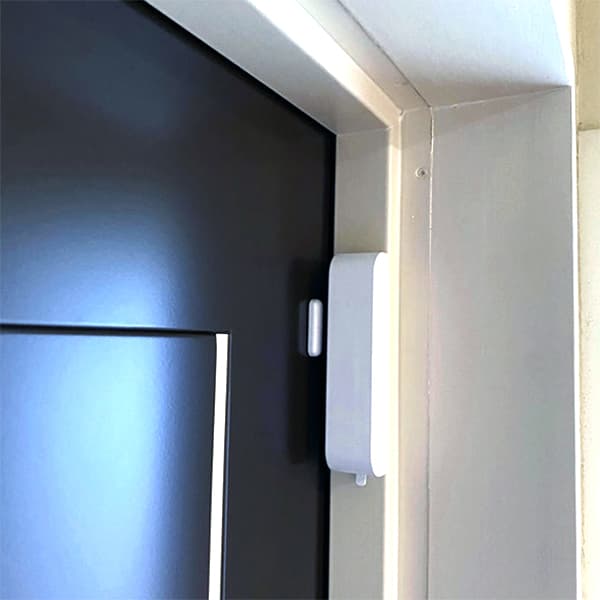

無線チャイムXプラス ドア・窓センサーの設置例

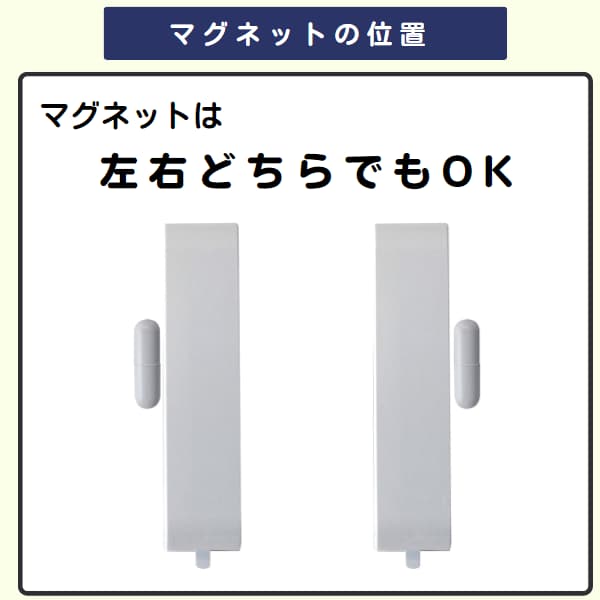

  • マグネットは本体の左右どちらでも設置できます。
  • 本体とマグネットにある「合わせ位置の線」が同じ高さになるように設置します。

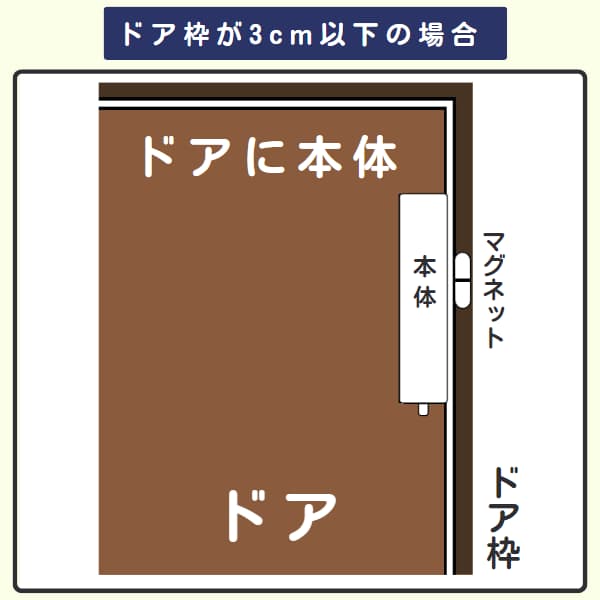

  • 【ドアと枠が平面の場合】
    本体とマグネットを横並びになるように設置します。

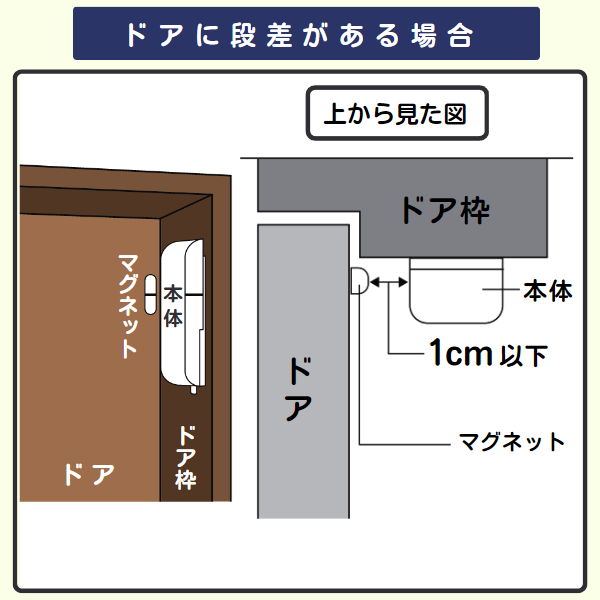

  • 【ドアと枠に段差がある場合】
    本体とマグネットが向かい合わせになるように設置します。
  • 【2枚窓や引違いドアの中央に設置する場合】
    本体とマグネットが向かい合わせになるように設置します。
    ドアや窓の隙間が8mm以下の場合は取り付けできません。

ドア・窓センサー設置の注意点

無線チャイムXプラス ドア・窓センサーの設置の注意点

  • 本体とマグネットの間隔は必ず10mm以下に設置しします。
  • 鉄製のドア、窓、自動ドアの鉄製の枠の場合は、間隔が5mm以下に設置します。
  • 鉄製の扉や金属の近くに取り付けると、電波到達距離が短くなります。
  • 自動ドアや引き戸、スライドする場合は、横向けに設置できません。
  • 外開き、、内開きドアの場合は、横向け設置ができます。
  • 雨のかかる屋外に設置はできますが、雨や水がたまる場所には設置できません。
  • 電波を発信する自動ドアに取り付けた場合は、電波干渉により動作しないことがあります。

6チャンネルチャイムの取付

無線チャイムXプラス 6チャンネルチャイムの設置方法

  • 【 机・台に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
  • 【 壁面に固定 】
    付属のネジを壁面などにねじ込み、ネジの頭に6チャンネルチャイムを引っかけて壁掛けします。
  • 【 持ち歩く 】
    手に持って移動することができます。(71X96X31mm 87g+単3電池3本)
  • 【首に掛ける】
    ストラップ穴にヒモやストラップを通して首に掛けれます。
    ※ヒモやストラップは付属してません。
  • 6チャンネルチャイムは室内専用です。水がかかる場所では利用できません。

ドア・窓センサーの詳細

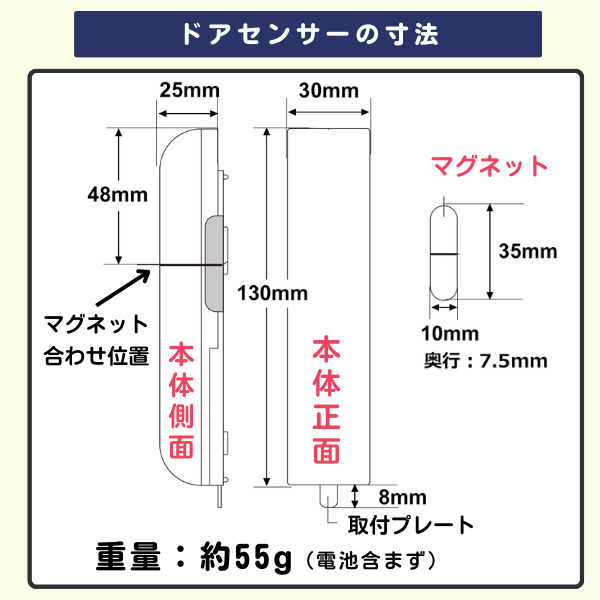

ドア・窓センサーの大きさ

無線チャイムXプラス ドア・窓センサーの寸法

ドア・窓センサーの特徴

無線チャイムXプラス ドア・窓センサーの特徴

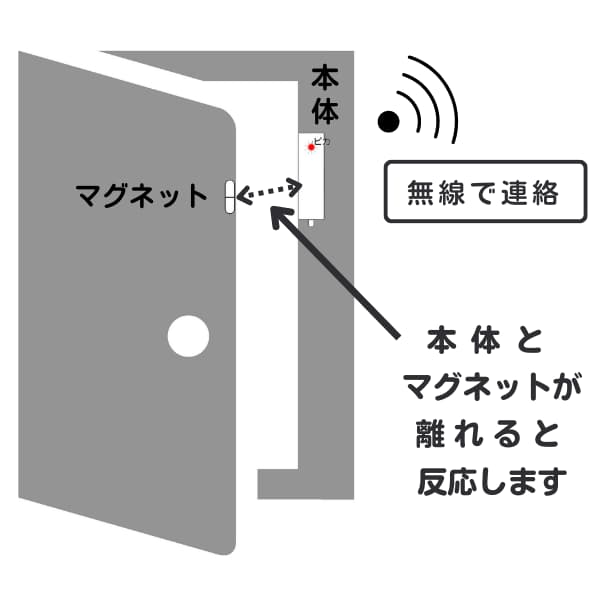

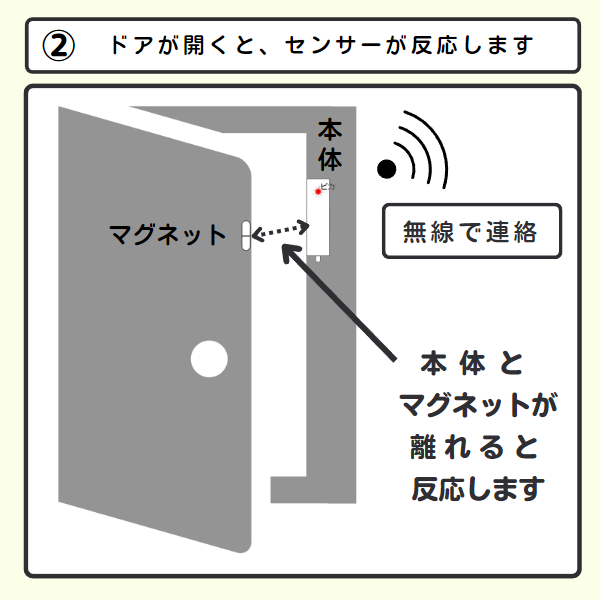

  • ドア・窓センサーは、マグネットが本体から離れると電波を送信します。
  • マグネットは本体の左右どちらでも設置できます。
  • センサーが反応し、電波を送信するときに赤ランプが約4秒間点灯します。
  • 送信ランプが点滅する場合は、ドア窓・センサーの電池切れです。
  • ドア窓・センサーは屋外で利用できます。
  • ドア・窓センサーの防水性能は、防塵形・防噴流形(IP55相当)です。
  • 雨や水がたまる場所には設置できません。

ドア・窓センサーの電源

無線チャイムXプラス ドア・窓センサーの電源

  • ドア・窓センサーの電源はアルカリ単4乾電池が3本です。
  • ドア・窓センサーの電源はAC100Vでは利用できません。
  • 電池寿命は約2年(1日10回送信 20℃時)です。
  • 電池切れの場合は、センサー反応時に送信ランプが点滅します。
  • 受信機でドア・窓センサーの電池切れ表示します。

6チャンネルチャイムの詳細

6チャンネルチャイムの大きさ

無線チャイムXプラス ドア・窓センサーの寸法

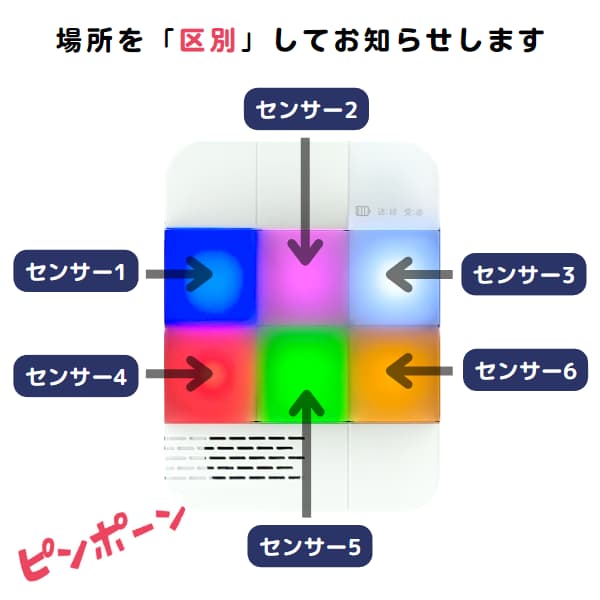

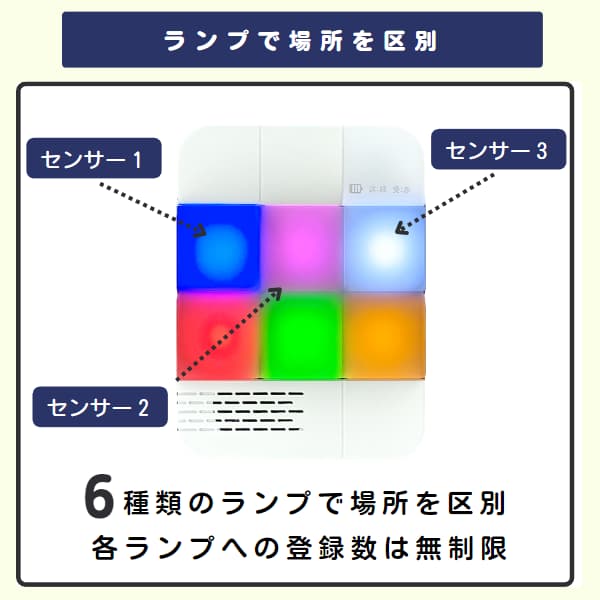

場所を区別してお知らせ

無線チャイムXプラス 6チャンネルチャイムの場所を区別する方法

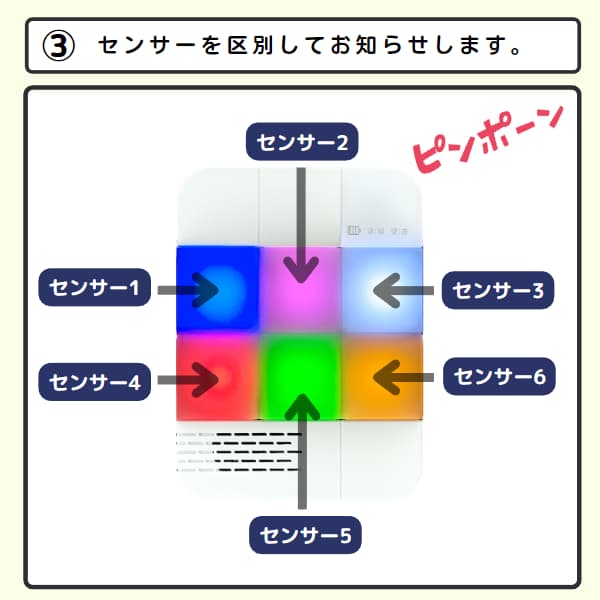

  • 複数のボタン利用時に、ボタンの場所を区別してお知らせできます。
  • 【 音で区別 】 ボタン毎にチャイム音を変えて区別、64通りのチャイム音から選曲
  • 【 場所表示ランプでで区別 】6チャンネルに振り分けて区別できます。
  • 各チャンネルの登録台数に制限はありません。
  • ランプの上にラベルが貼れるので、場所がわかりやすく表示できます。
  • どこからラベル(付属)、自分で作成したラベル。手書きのラベルを貼ることができます。
  • 各ランプに64種類のチャイム音から選曲ができます。
  • ※受信時に光るのは1ヶ所です。

2電源対応

無線チャイムXプラス 6チャンネルチャイムは室内専用 2電源対応

無線チャイムXプラス 6チャンネルチャイムを前から見たイラスト

  • 6チャンネルチャイムは電池、AC100Vの2電源対応です。
  • 電池利用:単3アルカリ電池3本利用で、電池寿命は約6ヶ月(1日10回送信 20℃時)
  • AC100V利用:別売の専用電源アダプタ(コード長1.8m)を使用します。
  • 6チャンネルチャイムに、送信機と6チャンネルチャイムの電池切れ表示ランプを搭載してます。

お知らせ方法3種類

無線チャイムXプラス 6チャンネルチャイムのお知らせ方法3種類

  • 呼出方法は「音のみ」「光のみ」「音と光」の切換ができます。
  • チャイム音は64種から自由に選曲できます。
  • 切り替えスイッチで電源オフができます。
  • 動作時間と最大音量は選択した音の種類によって変わります。
  • 6チャンネルチャイム上部の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。

64種類の音

チャイム音を視聴する
(別ページに移動します)

Xプラスシリーズ 音の種類 64種類

  • 6チャンネルチャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
  • 選んだ音により、光と鳴る時間の長さが変わります。

6チャンネルチャイムの設定

6チャンネルチャイムのチャイム音と表示モードの設定

チャイム音の設定

チャイム音の設定は6チャンネルチャイムの切換スイッチで簡単にできます。選曲は各ボタンの選曲ボタンで行います。

オールチャイムモード

すべての音がピンポン音(ピンポンA 4秒)になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

選曲モード

ボタン毎に選曲したチャイム音がなります。

複数ボタン利用時は「場所表示ランプ」と「チャイム音の違い」で場所を区別できます。

オールサイレンモード

すべての音がサイレン音(ピンポンC 30秒)になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

※サイレン音を途中で停止するには電源オフ、または光のみに切り替えします(非推奨)

表示モードの設定

表示モードの設定は6チャンネルチャイムの上部のクリアボタンの長押しで簡単に変更できます。

通常モード
場所表示ランプは自動的に消えます。表示時間は選択したチャイム音によって異なります。
履歴モード
6チャンネルチャイム上部にあるクリアボタンを押すまで場所表示ランプは消えません。

連続受信時の注意点

複数ボタン利用時で、1番目のボタンからの信号を受けると約4秒間は別のボタンの信号を受信しません。

通常モード
別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは1つだけ点灯
選曲モード
別のボタンからの信号を受け取るとチャイム音が切り換わります。
場所表示ランプは複数点灯

増設について

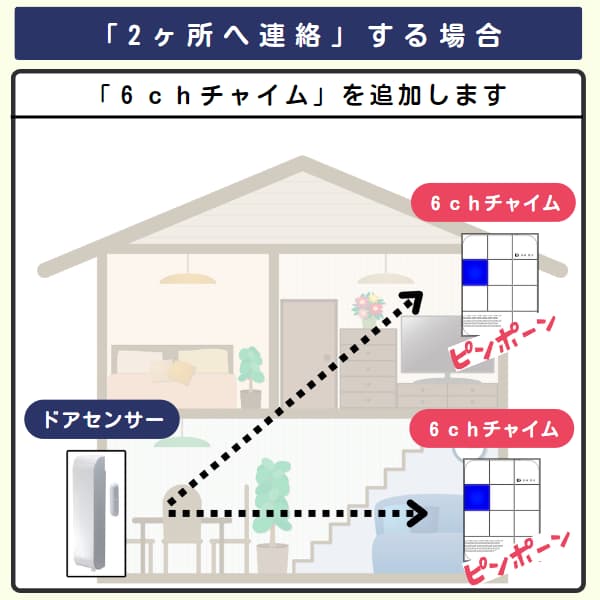

ドア・窓センサー、6チャンネルチャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス ドア・窓センサー、6チャンネルチャイム 何台でも追加できます。

  • どのドア・窓センサーが反応しても、全ての6チャンネルチャイムでお知らせします。
  • ドア・窓センサー毎に6チャンネルチャイム音を変えて、送信元を区別できます。

違うグループとして利用

ドア・窓センサーと6チャンネルチャイムのグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • ドア・窓センサーが反応すると、同じグループの6チャンネルチャイムでのみお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット パターン1

6チャンネルチャイムを電池で利用する場合の組み合わせ

無線チャイムXプラス ドア・窓センサー・6チャンネルチャイムセット

  • 商品名 :
    無線チャイムXプラス
    ドア・窓センサー・6チャンネルチャイムセット
  • 価格 : 6,000円(税込)
  • 商品番号 : QQ-30308e
    (QQ-30308 + QQ-30309)
  • 内容 :
    ドア・窓センサー1台 6チャンネルチャイム1台

買い物かごに入れる

基本セット パターン2

6チャンネルチャイムををAC100Vで利用する組み合わせ

無線チャイムXプラス ドア・窓センサー・6チャンネルチャイムセットに電源アダプタ1個を追加

  • 商品名 :
    無線チャイムXプラス
    ドア・窓センサー・6チャンネルチャイムセット
  • 価格 : 7,750円(税込)
  • 商品番号 : QQ-30308e-ac
    (QQ-30308 + QQ-30309 + QQ-30197)
  • 内容 :
    ドア・窓センサー1台 6チャンネルチャイム1台 電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス ドア・窓センサーの画像

ドア・窓センサー

  • 価格 : 2,200円(税込)
  • 商品番号 : QQ-30308
数量 :

無線チャイムXプラス 6チャンネルチャイムの画像

6チャンネルチャイム

  • 価格 : 3,800円(税込)
  • 商品番号 : QQ-30309
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

6チャンネルチャイムを100Vで利用する場合に必要。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。中継機は最大4台まで利用できます。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

6チャンネルチャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
ドア・窓センサー・6チャンネルチャイムセット
商品コード QQ-30308e
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平180m 屋内見通し90m

ドア・窓センサーの仕様

無線チャイムXプラス ドア・窓センサーの寸法

商品名 無線チャイムXプラス ドア・窓センサー
商品番号 QQ-30308
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 3本
電池寿命 約2年 (1日10回使用 気温20℃時)
電源スイッチ 無し
寸法 本体:138(高さ)×30(幅)×25(奥行)mm
マグネット:35(高さ)×10(幅)×7.5(奥行)mm
重量 55g (電池を含まない)
使用場所 屋内/屋外 防塵形・防噴流形(IP55相当)
利用可能温度 -10℃ ~ +45℃
送信方法 マグネットが本体から離れると送信
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • IDコード設定用ミニドライバー
  • 取扱説明書

6チャンネルチャイムの仕様

無線チャイムXプラス 6チャンネルチャイムの寸法

商品名 無線チャイムX50 6チャンネルチャイム
商品番号 QQ-30309
製造元 リーベックス株式会社
電源 単3アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約6ヶ月(1日10回受信 気温20℃)
電源スイッチ 有り
電池切れ表示 受信機電池切れ:赤色点滅
送信機電池切れ:緑色点滅
音量可変範囲 45~90dB/1m 音量ボタンで8段階可変
チャイム音 64種類
IDコード数 256通り
光/音の切替 音/光/音と光 に切り替え可能
寸法 96(高さ)×71(幅)×31(奥行)mm
重量 87g (電池を含まない)
使用場所 屋内専用
利用可能温度 -10℃ ~ +45℃
受信可能距離 屋外見通し180m 室内90m
LED 電源オンで青色点灯、受信時青色5秒間点滅
付属品
  • 取付用ネジ 1本
  • 取付用リブ 1本
  • どこからラベル 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
