ドアセンサー・チャイムセット

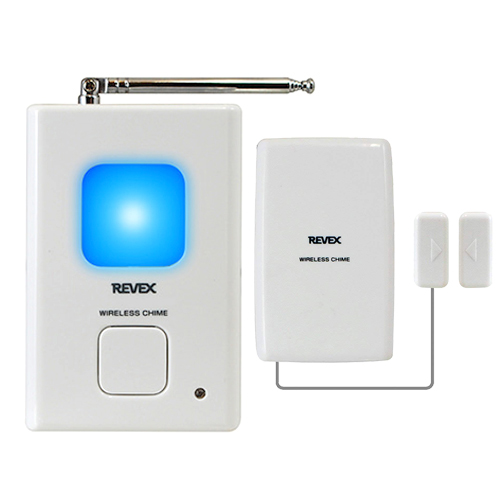

ドアセンサーの画像と青く光る受信チャイムの画像

ドアや窓が開くと反応する「ドアセンサー」と離れた場所でお知らせする「受信チャイム」のセットです。来客チャイム入退室管理徘徊防止防犯に役立ちます。

ドアを開くイラストと、別の部屋の女性が「いらっしゃいませ」「ドアが開いた」というイラスト

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。
目次

基本情報

ドアセンサー・チャイムセット(QQ-30308a)は、ドアや窓が開くと反応する「ドアセンサー」と、離れた場所で音と光でお知らせする「受信チャイム」を組み合わせて利用します。

商品内容

無線チャイムXプラス ドアセンサー+受信チャイムとオプション
基本情報
商品名無線チャイムXプラス ドアセンサー・チャイムセット
内容ドアセンサー : 1台
受信チャイム : 1台
商品番号QQ-30308a
価格4,900円(税込)
電源
ドアセンサー電池専用(単4電池 X 3本)
受信チャイム電池(単3電池 X 3本)または
コンセント(別売電源アダプタ使用)
追加とオプション
追加商品ドアセンサー QQ-30308 2,400円
受信チャイム QQ-30307 2,500円
オプション電池アダプタ QQ-30197 1,800円
中継器 QQ-30315 7,500円
ドアセンサー・チャイムセットの基本情報

在庫有り 当日出荷 返品OK 1年保証

ドアセンサーの仕組み

ドアや窓、ショーケースなどが開いたら離れた場所にお知らせします。

ドアセンサーを取り付ける

ドア枠にドアセンサー本体、ドアにマグネットを貼り付けます。ドアセンサー本体とマグネットの間隔は1cm以下(鉄製ドアは5mm以下)で取り付けます。

ドア枠にドアセンサー本体、ドアにマグネットを取り付けたイラスト
ドアが開くとが反応

ドアセンサー本体とマグネットが離れると、ドアセンサーが反応して無線で信号を送ります。

ドアが開き、ドアセンサーとマグネットが離れるイラスト
別の場所のチャイムでお知らせ

センサーが反応すると無線で別の場所へ連絡、「受信チャイム」でお知らせします。お知らせ方法は「音のみ」「光のみ」「光と音」の切替が簡単にできます。

離れた場所で通知があり、女性が来客に気づくイラスト

ドアセンサーの詳細

商品画像

無線チャイムXプラス ドアセンサーQQ-30308の画像

ドアセンサーの仕組み

ドアセンサー本体とマグネットを1cm以下(鉄製ドアは5mm以下)に取り付けます。ドアセンサー本体とマグネットが離れると、ドアセンサーが反応し、赤いランプが点灯します。

ドアセンサーの仕組みの説明イラスト
ドアセンサーの仕組み
  • ドアセンサー本体とマグネットを1cm以下(鉄製ドアは5mm以下)に取り付けます。
  • ドアセンサー本体とマグネットが離れると、ドアセンサーが反応し電波を送信します。
  • センサーが反応すると、赤ランプが点灯し動作を確認できます。

マグネットの位置

マグネットはドアセンサー本体の左右どちらに取り付けても大丈夫です。

マグネットが左と右にある画像

設置例

段差のないドアに取付

ドア枠に本体、ドアにマグネットを水平に取り付けた例です。

ドアにドアセンサーの画像とドアセンサーのアップ

段差のあるドアに取付

ドア枠に本体、ドアにマグネットを垂直に取り付けた例です。

ドア枠に本体、ドアにマグネットを垂直に取り付けた画像

引違い窓に取付

引違い窓の中央に取り付けた例です。

引違い窓の中央に取り付けた画像

ドアセンサーが利用できる場所

ドアセンサーは、屋内、雨のかかる屋外(防水規格IP55)に設置できます。電池で動くので電源のない場所で利用できます。コンセントでは利用できません。

ドアセンサーの設置可能場所、自動ドア・引き戸・開きドア・窓・ショーケース・ロッカー・屋外の門
利用できる場所

自動ドア

ドアの横(側面)に設置します。誤動作するため、ドアの上には取り付けできません。

引き戸

ドアの横(側面)に設置します。誤動作するため、ドアの上には取り付けできません。

開き戸

ドアの上または横に取り付けできます。

  • 1枚窓は窓の上または横に取り付けます。
  • 引違い窓は、窓の中央に取り付けます。

ショーケース

スライド式の場合は、横に取り付けます。

ロッカー・引き出し

トビラの上枠または横枠に取り付けます。ドアセンサーの取付できるスペース(3cm x 13cm)が必要です。

門・ゲート(屋外)

  • 雨のかかる屋外に設置できます。
  • 門が閉まった状態で、ドアセンサー本体とマグネットの間隔が1cm以下(鉄製なら5mm以下)に取付します。
  • 設置面が平らで無い場合や、凹凸がある場合は、付属の両面テープでは取付できません。

ドアセンサー本体とマグネットの間隔が1cm以上(金属に設置なら5cm以上)開くと正常に動作しません。

電源

ドアセンサーの電源は「電池専用」です。

ドアセンサーの電源 電池専用
ドアセンサーの電源
  • ドアセンサーの電源は、電池専用です。
  • 単4アルカリ電池を3本利用します。
  • 電池は付属してません。
  • 電池寿命は約2年(1日10回送信 20℃時)です。
  • 電池切れ表示機能付きです(送信時赤色LED点滅)。
  • ドアセンサーをコンセントでは利用できません。
  • ドアセンサーには、電源アダプタは利用できません。

寸法

ドアセンサー QQ-30306の寸法
ドアセンサーの寸法
  • 本体 : 130(高さ) × 30(幅) × 25(奥行)mm
  • マグネット : 35(高さ) × 10(幅) × 7.5(奥行)mm
  • 重量:55g (電池を含まない、取付プレートを含む)

ドアセンサーの取付位置

取付場所に3cm x 13cm以上(ドアセンサーの大きさ)のスペースがあれば取付できます。

ドアセンサーとマグネットの位置関係は水平でも垂直でも大丈夫ですが、本体とマグネットの間隔は1cm以下(鉄製ドアは5mm以下)に取り付けます。

水平に取り付け(ドア枠が3cm以上)

ドア枠が3cm以上ある場合は、 「ドア枠にドアセンサー本体」、「ドアにマグネット」を取り付けます。本体とマグネットの間隔は1cm以下(鉄製ドアは5mm以下)に取り付けます。

ドア枠が3cm以上の場合のドアセンサーの設置例

水平に取り付け(ドア枠が3cm以下)

ドア枠が3cm以下の場合は、 「ドアにドアセンサー本体」、「ドア枠にマグネット」を取り付けます。本体とマグネットの間隔は1cm以下(鉄製ドアは5mm以下)に取り付けます。

ドア枠が3cm以下の場合のドアセンサーの設置例

垂直に取り付ける場合

ドアに段差がある場合、ドアセンサー本体とマグネットが垂直になる位置で取り付けます。本体とマグネットの間隔は1cm以下(鉄製ドアは5mm以下)に取り付けます。

ドアに段差がある場合のドアセンサーの設置イラスト

引違いドアや窓に取り付ける場合

引違いドアや窓に取り付ける場合は、ドアセンサーをドアの中央に取り付けます。ドアの隙間が8mm以下の場合は取り付けできません。

ドアに段差がある場合のドアセンサーの設置イラスト
引違い窓の中央に取り付けた画像

自動ドア、引違いドアでの注意点

自動ドア、引違いドア、引き戸、窓など横にスライドするタイプの上部や下部でドアセンサーが横向きの設置はできません。理由は正常に動作しないからです。

自動ドアに横向き設定ができないイラスト

横にスライドしないタイプの場合は、ドアセンサーが横向きでも問題ありません。

ドアセンサーの設置

ドアセンサーは、屋内、雨のかかる屋外(防水規格IP55)に設置できます。

ドアセンサーは3つの手順で簡単に取り付けできます。

手順
取付プレートを固定

取付プレートを、両面テープ(付属)またはネジ(付属)で壁に固定します。

ドアセンサーの取付プレートの固定、両面テープとネジで固定する画像

ザラザラな面や凹凸のある面には両面テープで固定はできません。

手順
本体を差し込む

取付プレートに、ドアセンサー本体を上から差し込みます。

取付プレートにドアセンサーを上から差し込むイラスト
手順
マグネットの取付

ドアセンサー本体とマグネットの「位置合わせ線」を合わせて、付属の両面テープで取り付けます。マグネットは、ドアセンサー本体の左右どちらでも取付可能です

ドアセンサー本体の横にマグネットを取り付ける画像、マグネットは左右どちらでもOK
ドアセンサー本体とマグネットの間隔を10mm以下に設置するイラスト

ドアセンサー本体と、マグネットの間隔は1cm以下(鉄製ドアは5mm以下)に取り付けます。

受信チャイムの詳細

商品画像

無線チャイムXプラス 受信チャイムQQ-30307の画像
受信チャイムをテーブルに置いた画像

動作

チャイム音と青色LEDの点滅でお知らせします。

受信チャイムには、64種類の音が入っていて、その中から自分が好きな音を選べます。また、自分が希望する音量に調節ができます。

青く光る受信チャイムとピンポーンの吹き出し
基本動作
  • チャイム音と青色LEDの点滅でお知らせします。
  • 64種類のチャイム音から自分が好きな音を選べます。
  • 音量は8段階で調節できます(45dB~90dB/1m)。

設定

受信チャイム上部のスイッチ モード設定と音量調整ボタン
設定スイッチ
  • 受信チャイム、上面のスイッチでモード切替と音量調整ができます。
  • 音量ボタンを押して、8段階(45~90dB/1m)の音量調整ができます。
  • モード切替スイッチをOFFにすると、電源が切れます。
  • お知らせの方法は以下の3つから選択できます。
    1. 音だけで知らせる
    2. 光だけで知らせる
    3. 音と光の両方で知らせる

電源

受信チャイムの電源は、電池またはコンセント(AC100V)です。

受信チャイムの電源 電池利用とコンセント利用

電池で利用

  • 単3アルカリ電池 X 3本を利用
  • 電池寿命:約6ヶ月(1日10回利用として)
  • 電池は付属してません。
  • 移動して利用に便利
  • 電源のない場所で利用できます。

コンセントで利用

  • 別売の電源アダプタを使用
  • 電源アダプタ(QQ-30197)1,800円
  • 電源アダプタのコード長は1.8m
  • 受信チャイム1台につき電源アダプタ1個必要
  • 電池交換が不要、電池切れの心配なし

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

電池切れ表示

送信機(センサーやボタン)と受信チャイムの電池切れが表示されます。

受信チャイムの電池切れ表示 緑点滅は送信機の電池切れ 赤点滅は受信チャイムの電池切れ
電池切れ表示
  • 緑ランプ点滅は、送信機(ボタンやセンサー)の電池切れです。
  • 赤ランプ点滅は、受信チャイムの電池切れです。
  • 複数の送信機をご利用の場合は、電池切れが正しく表示されない場合があります。
  • 複数の送信機をご利用の場合は、それそれの送信機の電池切れ表示でご確認ください。

寸法

受信チャイムQQ-30307の寸法
受信チャイムの寸法
  • 寸法:90(高さ) × 91(幅) × 32(奥行)mm
  • 重量:85g (電池を含まない)

設置方法

受信チャイムは屋内専用です。水のかかる場所では利用できません。

受信チャイムQQ-30307の設置方法 机や台に置く、壁掛け、持ち歩く
受信チャイムの設置方法

机や台に置く

  • 机、台、棚に置いて利用できます。
  • 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

壁面に固定

  • 付属のネジを壁面などにねじ込み、ネジの頭に受信チャイムを引っかけて壁掛けします。

持ち歩く

  • 手に持って移動できます(90X91X32mm 80g+単3電池 x 3本)。
  • ストラップ穴にネックストラップやヒモを通して首に掛けられます
  • ※ネックストラップやヒモは付属してません。

組み合わせ・追加について

ドアセンサーと受信チャイムを組み合わせて利用します。ボタンやチャイムの追加台数は何台でもOK、後から追加することもできます。

セットで利用

ドアセンサー1台と受信チャイム1台で利用する場合は、1セット購入することで対応できます。

ドアセンサー1台と受信チャイム1台を組み合わせたイラスト

複数場所から通知

複数の入口でドアセンサーを利用する場合は、ドアセンサーを追加します。追加個数に制限はなく、後からの追加もできます。

ドアセンサー2台と受信チャイム1台を組み合わせたイラスト

各センサーのチャイムの音色を変えることで、どの場所からのお知らせかを音色によって区別できます。

利用例

ドアセンサーAが反応すると「ピンポン音」、ドアセンサーBが反応すると「エリーゼのために」が鳴り、どちらのセンサーが反応したか区別できます。音色は64種類から自由に選択・変更できます。

複数場所へ連絡

複数場所へ連絡する場合は受信チャイムを追加します。追加個数に制限はなく、後からの追加もできます。

ドアセンサー1台と受信チャイム2台を組み合わせたイラスト

組み合わせ自由

ドアセンサー、受信チャイムのどちらとも何台でも追加できます。すべてのドアセンサーが反応すると、すべての受信チャイムでお知らせします。

センサーとチャイムを同じグループで追加するイラスト

グループ分けで利用

グループ分けの設定をすると、他の信号と混ざらないようにできます。最大で256通りのグループ分けが可能です。

センサーとチャイムを違うグループで追加するイラスト
グループ分け利用例

1階のドアセンサーが反応すると1階のチャイムだけでお知らします。2階のチャイムではお知らせしません。

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。

チャイム音を聞く

このページの商品は、64種類のチャイム音から自由に選べます。

無線チャイムXプラス チャイム音一覧 64種のチャイム音

+をクリックすると、メニューが開きます。

チャイム音(No.01~No.16)を聞く

1. ピンポンA

2. ピンポンG

3. キンコンカンコン

4. 緊急音

5. 電車のドアが閉まる音A

6. エリーゼのために

7. 木星(ジュピター)

8. さくら

9. 呼んでいます【女性】

10. 来客です【女性】

11. いらっしゃいませ【女性】

12. センサーが反応しました【女性】

13. 侵入者です【女性】

14. 犬の鳴き声

15. アラーム音A

16. サイレン音C

チャイム音(No.17~No.32)を聞く

17. ピンポンB

18. ピンポンC

19. ピンポンD

20. ピンポンE

21. ピンポンF

22. ピンポンパンポンA

23. 琴の音

24. 鐘の音

25. ピンポンパンポンB

26. 電車のドアが閉まる音B

27. 和音A

28. 和音B

29. 中国音

30. 花のワルツ

31. 葦笛の踊り

32. 金平糖の精の踊り

チャイム音(No.33~No.48)を聞く

33. 少序曲(くるみ割り人形)

34. ワルツ(コッペリア)

35. ボレロ

36. 子犬のワルツ

37. ジ・エンターテイナー

38. 愛の夢 第3番

39. キトリ

40. きらきら星

41. ふるさと

42. きよしこの夜

43. もろびとこぞりて

44. ハッピーバースデイ

45. 呼んでいます【男性】

46. ちょっと来てください【女性】

47. すぐ来てください【女性】

48. 来客です【男性】

チャイム音(No.49~No.64)を聞く

49. 玄関で呼んでいます【女性】

50. お風呂で呼んでいます【女性】

51. トイレで呼んでいます【女性】

52. リビングで呼んでいます【女性】

53. ドアが開きました【女性】

54. 子犬の鳴き声

55. 猫の鳴き声

56. 子猫の鳴き声

57. 鳥のさえずり

58. ウミネコ

59. スズムシ

60. ひぐらし

61. アラーム音B

62. アラーム音C

63. サイレン音A

64. サイレン音B

無線について

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。

電波の距離

無線距離の目安、水平180メートルと垂直
電波の距離の目安

水平方向

  • 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
  • 途中にドア・窓・パーティション・壁などがあっても大丈夫ですが、電波の距離が短くなる場合があります。
  • 鉄製の防火扉や金属製のモノには影響を受けます。

垂直方向

  • 木造の建物内の電波距離は、1階から3階が目安です。
  • 鉄筋の建物内の電波距離は、1階から2階または3階です。
  • 水平方向に離れるほど届きにくくなります。
到達距離同じ階1→2階1→3階
木造90m80m70m
鉄筋 ALC(住居)80m70m50m
鉄筋(ビル)70m60m30m
電波距離の目安

()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

電波の延長

電波が直接届かない場合は、別売の中継機(QQ-30315)を追加して無線を延長できます。

中継機を追加して電波を延長することができます。

中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。中継機は4台まで利用可能です。

中継機について

基本情報

Xプラス中継機のサイズと詳細
中継機について
  • 中継機は2電源対応(電池 & コンセント)です。電源アダプタは付属してます。
  • 中継機は雨のかかる屋外に設置が可能です
  • 鉄製の防火扉や金属製のモノには影響を受けます。
  • グループ分けした場合は、各グループごとに中継機が必要となります。
  • 中継機(商品番号:QQ-30315)7,500円(税込)
  • 中継機はこのページから購入できます。【オプションの購入】

中継機の利用例

中継機の利用イメージ 3階建てビルの場合、2階に中継機を追加
中継機の利用例

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認証商品

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。

QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。

※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。

総務省ホームページ

電波が届かない時は返品OK

電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。

返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。

返品の条件
  • パッケージの破損や汚れがない
  • 使用した痕跡が無い
  • 部品を含めすべて揃ってること
  • 再販売が可能な状態であること
  • 往復の送料はお客様負担
  • 複数購入の場合、開封品は1つのみ

商品の購入

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷(月曜~土曜)いたします。

\ 問い合わせや相談もOK /

セット商品の購入

無線チャイムXプラス ドアセンサー・チャイムセット QQ-30308aの商品写真
商品名

無線チャイムXプラス
ドアセンサー・チャイムセット

商品番号

QQ-30308a

価格

4,900円(税込)

受信チャイムを電池で利用

受信チャイムを電池で利用する場合の組み合わせです。ドアセンサーは電池専用です。

\ 受信チャイムを電池で利用

商品代金:4,900円(税込)

受信チャイムをコンセントで利用

受信チャイムをコンセント(AC100V)で利用する場合は、電源アダプタ(1,800円)を追加します。

電源アダプタを追加

\ 受信チャイムをコンセントで利用/

商品代金:6,700円(税込)

単品販売

無線チャイムXプラス ドアセンサーQQ-30308の画像
商品名無線チャイムXプラス
ドアセンサー
商品番号QQ-30308
価格2,400円(税込)
数量:
無線チャイムXプラス 受信チャイムQQ-30307の画像
商品名無線チャイムXプラス
受信チャイム
商品番号QQ-30307
価格2,500円(税込)
数量:

オプションの購入

必要な方だけご購入ください。電池利用や電波が届く場合は不要です。

電源アダプタ QQ-30197の画像
商品名電源アダプタ
商品番号QQ-30197
価格1,800円(税込)

受信チャイムをコンセント(AC100V)で利用する場合に必要です。

数量:
無線チャイムXプラス 中継機 QQ-30315の画像
商品名無線チャイムXプラス 中継機
商品番号QQ-30315
価格7,500円(税込)

電波が届かない場合に追加。電池またはコンセントで利用できます。電源アダプタは付属

数量:

仕様

セット

商品名無線チャイムXプラス ドアセンサー・チャイムセット
商品番号QQ-30308a
製造元リーベックス株式会社
周波数315MHz 特定小電力電波帯
電波の到達距離屋外見通し180m 屋内見通し90m(水平)
IDコード数256通り

ドアセンサー

商品名無線チャイムXプラス ドアセンサー
商品番号QQ-30308
センサーマグネットセンサー(開閉センサー)
送信方法マグネットが本体から離れると送信
電源電池専用(単4アルカリ電池3本)
電池寿命約2年 (1日10回使用 気温20℃時)
送信表示送信時 赤色LED4秒間点灯
電池切表示送信時 赤色LED点滅
確認音無し
電源スイッチ無し
寸法本体:138(高さ) × 30(幅) × 25(奥行)mm(取付プレートを含む)
マグネット:35(高さ) × 10(幅) × 7.5(奥行)mm(両面テープを含む)
重量約55g (電池を含まない)
使用場所屋内 / 屋外 (防塵形・防噴流形 IP55)
利用可能温度-10℃ ~ +45℃
付属品取付用両面テープ 1枚
取付用ネジ 2本
取付用リブ 2本
IDコード設定用ミニドライバー
取扱説明書
ドアセンサー QQ-30308の仕様

受信チャイム

商品名無線チャイムXプラス 受信チャイム
商品番号QQ-30307
電源電池(単3アルカリ電池3本)または
AC100V(別売電源アダプタ使用)
電池寿命約6ヶ月 (1日10回使用 気温20℃時)
電池切れ表示受信チャイム電池切れ:赤色点滅
送信機(ボタンやセンサー)電池切れ:緑色点滅
電源スイッチ有り
音量可変範囲45~90dB/1m 音量ボタンで8段階可変
チャイム音64種類
光/音の切替音/光/音と光 に切替可能
寸法90(高さ) × 91(幅) × 32(奥行)mm
重量約85g (電池を含まない)
使用場所屋内専用
利用可能温度-10℃ ~ +45℃
受信ランプ受信時に青ランプが点滅(音の長さに連動)
付属品取付用ネジ 1本
取付用リブ 1本
IDコード設定用ミニドライバー
取扱説明書
受信チャイム QQ-30307の仕様

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
