無線チャイムXプラス
音・振動センサー・携帯チャイム

QQベル 商品番号:QQ-30312d

商品の仕組み

音や振動に反応→離れた場所でお知らせ 9種類の光と64種類のチャイム音

  • 室内のインターホンの音の出る場所(スピーカー)の上に、音・振動センサーを貼り付けます。
  • インターホンで音が鳴ると、音・振動センサーが反応し、信号を送信します。
  • 携帯チャイムで、音(64種)とバイブレーション(振動)と場所表示ランプ(5通り)でお知らせ。
  • 音を消して、バイブレーションとランプのみでお知らせ可能
  • 無線なので工事不要、無線距離は屋外150メートル・屋内75メートルです。

商品内容

無線チャイムXプラス 音・振動センサー・携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス 音・振動センサー・携帯チャイムセット
  • 商品番号 : QQ-30312d
    (QQ-30312とQQ-30306の組み合わせ)
  • 価格 : 7,900円(税込)
  • 音・振動センサー、携帯チャイムどちらも電池専用
  • 音と振動に反応 無線150m(屋外) 無線75m(屋内)音と光で呼出バイブで呼出番号ランプ付♪64種 在庫有り当日出荷返品OK

00 : 目次

設置方法

音・振動センサーの設置

センサー部の取付場所

無線チャイムXプラス 音・振動センサーの貼り付け場所

  • モニター付インターホンやオートロックの場合は、スピーカーの上にかぶせるように貼付けます。
  • 電話機の場合はスピーカー近くの側面に貼り付けます。
  • センサー部の貼り付けには、直径4cm以上のスペースが必要です。
  • 振動のある場所では利用できません。
  • 受話器タイプのインターホンには設置できません。
  • 音が鳴るだけの古いタイプのチャイムではご利用できません。

音・振動センサーの設置方法

無線チャイムXプラス 音・振動センサーの設置方法

Xプラス 音・振動センサーの設置方法1

Xプラス 音・振動センサーの設置方法2

  • ①取付プレートを付属の両面テープまたはネジで壁面に貼り付けます。
  • ②取付プレートに本体を上からスライでして固定します。
  • ③センサーをスピーカーの上に吸盤と両面テープで固定します。
  • 吸盤だけでも固定できますが、両面テープ利用の方が動作が安定します。
  • ※インターホンの音が小さくなると感じる場合は、スピーカーの真上から少しずらして調整してください。

音・振動センサーの設置例

無線チャイムXプラス 音・振動センサーの設置イメージ

  • 取付プレートを使って、本体をしっかり固定してください。
  • 本体を上に置くだけの場合は、落下の可能性があるのでやめてください。
  • 本体を棚に置く場合も、しっかり固定することを推奨します。
  • センサー部と本体をつなぐコードの長さは、約30cmです。
  • 電池交換の場合は、本体を取付プレートから外して行います。

携帯チャイムの設置

携帯チャイムは持ち歩いて利用できます。台やテーブルの上に置いて利用もOK

  • 電池式ですので置く場所を変えたり持ち歩くことができます。
  • ネックストラップやヒモを使用して、首から下げることができます。
  • 首から下げたまま浴槽に入る、シャワーを浴びることはできません。
  • ポケットに入れた場合は、電波の距離が短くなる場合があります。
  • 机、台、棚などに置いて利用できます。スチール製の場合は電波到達距離が短くなる場合があります。
  • 高さ1m以下の場合は電波到達距離が短くなる場合があります。

音・振動センサーの詳細

音・振動センサーの大きさ

無線チャイムXプラス 音・振動センサーの寸法

音・振動センサーの設定

無線チャイムXプラス 音・振動センサーの設定

  • 電源スイッチで、音・振動センサーをオンオフできます。
  • センサーが反応すると、送信ランプが約4秒間赤色点灯します。
  • 電池切れの場合は、送信ランプが点滅します。
  • センサーの反応を、送信ランプで確認できます。
  • 感度切換スイッチで、感度「強」「中」「小」の切換ができます。
  • 「感度弱」にすると、周りの音により反応しにくくなります。

音・振動センサーの電源

無線チャイムXプラス 音・振動センサーの電源

  • 音・振動センサーの電源はアルカリ単4乾電池が2本です。
  • 音・振動センサーの電源はAC100Vでは利用できません。
  • 電池寿命は約2ヶ月(1日10回送信 20℃時)です。
  • 電池切れの場合は、センサー反応時に送信ランプが点滅します。
  • 受信機で音・振動センサーの電池切れ表示します。

携帯チャイムの詳細

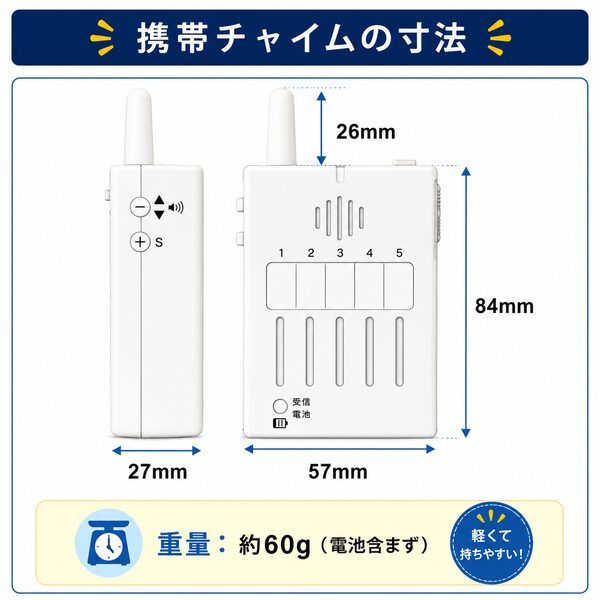

持ち運びできるチャイム

携帯できる受信チャイム 重さ・わずか60g

  • 携帯チャイムの大きさは、12cm(高) x 5.7cm(幅) x 2.7cm(奥)
  • 重さ・わずか60g(電池含まず)の小型・軽量のチャイムです。
  • ストラップ穴にヒモやストラップを通せば、首から掛けることができます。
  • ※ストラップやヒモは付属してません。

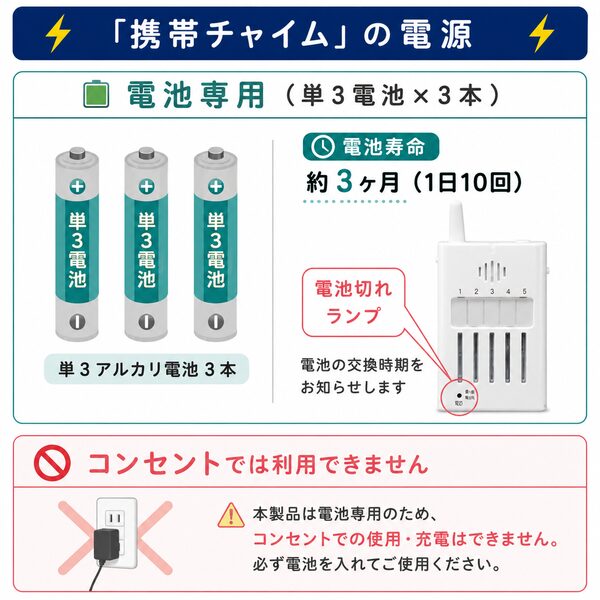

  • 電池専用(単3電池X3本)で、電池寿命は約3ヶ月(1日10回受信 通常モード 20℃)

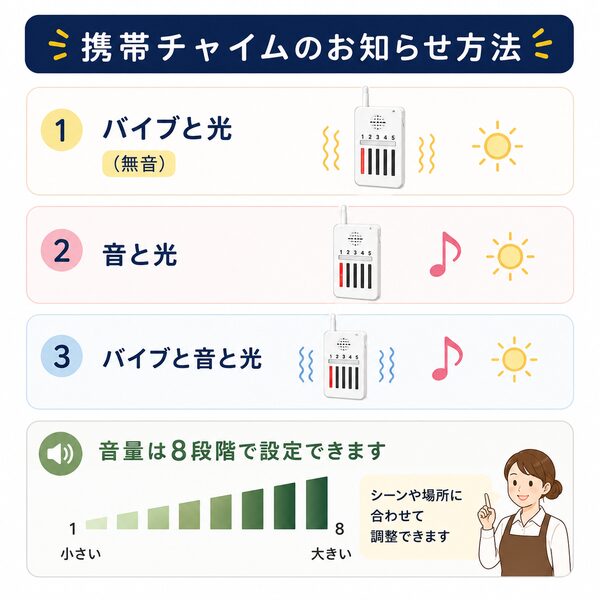

お知らせ方法3種類

携帯チャイムの動作

  • 携帯チャイムのお知らせ方法は「振動のみ(無音)」「音のみ」「振動と音」 の3種類です。
  • 振動(バイブレーション)や音の切換、電源オフはスイッチで簡単に変更できます。
  • 音量調整ができます。
  • 音量可変範囲は45~90dB/1m 最大音量は選択した音の種類によって変わります。
  • 受信すると場所表示ランプが点灯します。
  • ランプをオフにすることはできません。

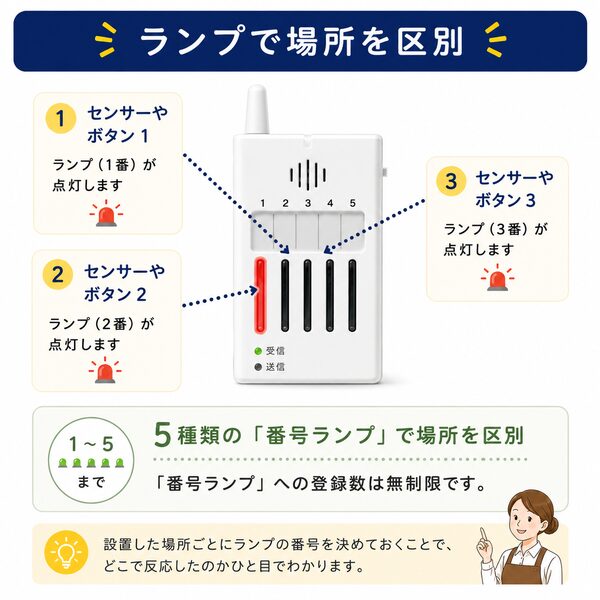

場所を区別してお知らせ

携帯チャイムでボタンの場所を区別する方法

  • 複数のボタン利用時に、どこのボタンを押したかを区別してお知らせできます。
  • 【 音で区別 】 ボタン毎にチャイム音を変えて区別、64通りのチャイム音から選曲
  • 【 場所表示ランプでで区別 】5チャンネルに振り分けて区別できます。
  • 各チャンネルの登録台数に制限はありません。

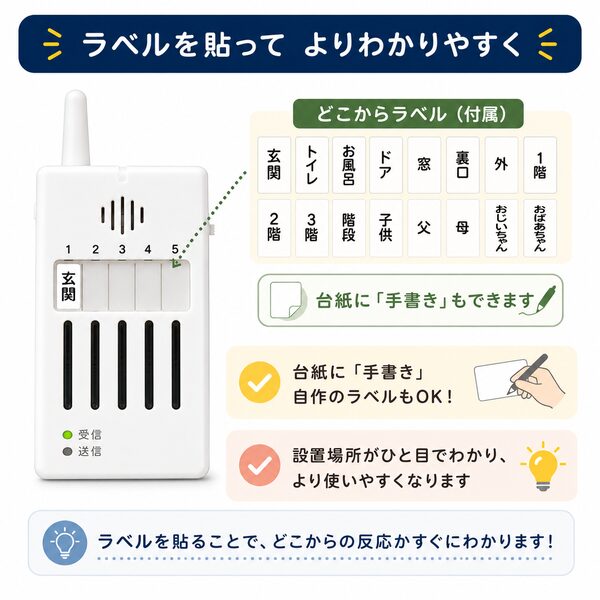

  • ランプの上にラベルが貼れるので、場所がわかりやすい。
  • どこからラベル(付属)、自分で作成したラベル。手書きのラベルを貼ることができます。

64種類の音

チャイム音を視聴する
(別ページに移動します)

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

  • 携帯チャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
  • 選んだ音により、光と鳴る時間の長さが変わります。

携帯チャイムの設定

携帯チャイムのチャイム音と表示モードの設定

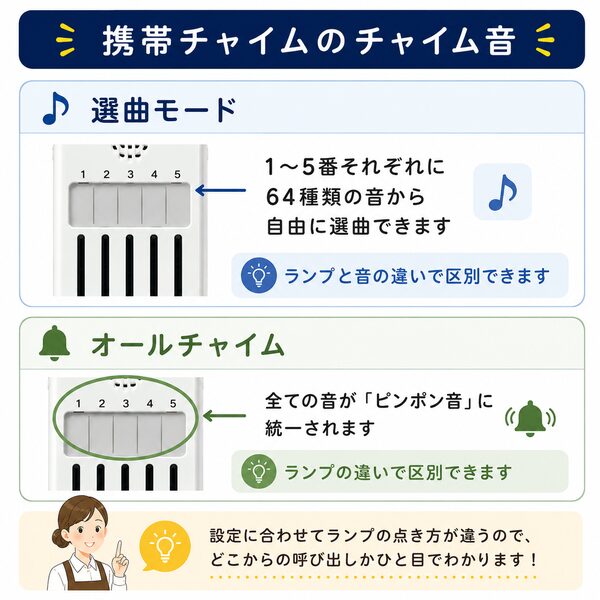

チャイム音の設定

チャイム音の設定は携帯チャイムの切換スイッチで簡単にできます。選曲は各ボタンの選曲ボタンで行います。

オールチャイムモード

すべての音がピンポン音(ピンポンA 4秒)になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

選曲モード

ボタン毎に選曲したチャイム音がなります。

複数ボタン利用時は「場所表示ランプ」と「チャイム音の違い」で場所を区別できます。

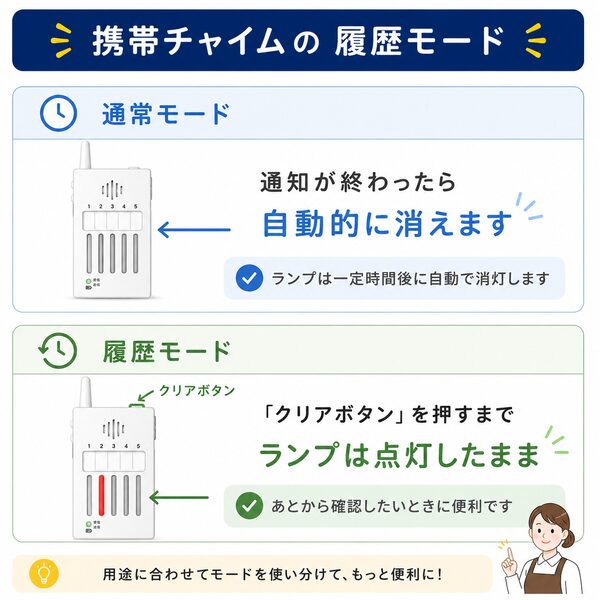

表示モードの設定

表示モードの設定は携帯チャイムの上部のクリアボタンの長押しで簡単に変更できます。

通常モード
場所表示ランプは自動的に消えます。表示時間は選択したチャイム音によって異なります。
履歴モード
携帯チャイム上部にあるクリアボタンを押すまで場所表示ランプは消えません。

連続受信時の注意点

複数ボタン利用時で、ボタンからの信号を受けると約4秒間は別のボタンの信号を受信しません。

通常モード
別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは1つだけ点灯
履歴モード
別のボタンからの信号を受け取るとチャイム音が切り換わります。
場所表示ランプは複数点灯

増設について

ドア・窓センサー、コンセントチャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス ドア・窓センサー、コンセントチャイム 何台でも追加できます。

  • どのドア・窓センサーが反応しても、全てのコンセントチャイムでお知らせします。
  • ドア・窓センサー毎にチャイム音を変えて、送信元を区別できます。

違うグループとして利用

ドア・窓センサーとコンセントチャイムのグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • ドア・窓センサーが反応すると、同じグループのコンセントチャイムでのみお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線150メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

鉄筋の建物は、上下階では1階→3階で届かない場合があります。

屋外150m
屋内75m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (75m) ◎ (65m) ○△ (45m)
鉄筋 ALC (住居) ◎ (65m) ○ (55m) △☓ (35m)
鉄筋 (ビル・学校) ○ (55m) ○ (45m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット

無線チャイムXプラス 音・振動センサー・携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス
    音・振動センサー・携帯チャイムセット
  • 価格 : 7,900円(税込)
  • 商品番号 : QQ-30312d
    (QQ-30312 + QQ-30306)
  • 内容 :
    音・振動センサー1台 携帯チャイム1台

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 音・振動センサーの画像

音・振動センサー

  • 価格 : 3,200円(税込)
  • 商品番号 : QQ-30312
数量 :

無線チャイムXプラス 携帯チャイムの画像

携帯チャイム

  • 価格 : 4,700円(税込)
  • 商品番号 : QQ-30306
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。中継機は最大4台まで利用できます。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

チャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
音・振動センサー・携帯チャイムセット
商品コード QQ-30312d
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平150m 屋内見通し75m

音・振動センサーの仕様

無線チャイムXプラス 音・振動センサーの寸法

商品名 無線チャイムXプラス 音・振動センサー
商品番号 QQ-30312
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 2本
電池寿命 約2ヶ月 (1日10回使用 気温20℃時)
電源スイッチ 有り
寸法 本体:87(高さ)×55(幅)×26(奥行)mm
重量 69g (電池を含まない)
使用場所 屋内
利用可能温度 -10℃ ~ +45℃
センサー感度 強/中/弱 切換式
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • レンズカバー大2枚 小1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

携帯チャイムの仕様

無線チャイムX50 携帯チャイムの寸法

商品名 無線チャイムXプラス 携帯チャイム
商品番号 QQ-30306
製造元 リーベックス株式会社
電源 単3形アルカリ乾電池3本
電源スイッチ 有り

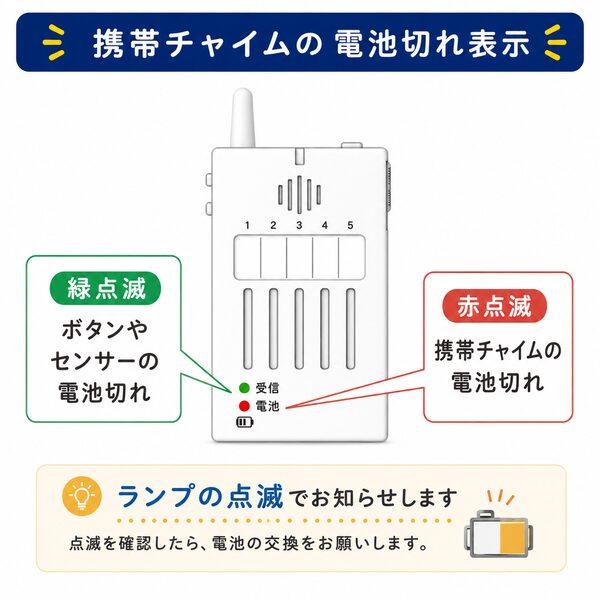

電池切れ表示 受信機 : 電池切れランプが赤点滅
送信機 : 電池切れランプが緑点滅
音量可変範囲 40~90dB/1m
チャイム音 64種類
IDコード数 256通り
受信ランプ 受信時に赤ランプが赤点滅
5ヶ所に区別可能
受信表示 バイブレーションのみ/音のみ/バイブレーションと音
音量調節 音量ボタン▲▼8段階
寸法 110(高さ)×58(幅)×27(奥行)mm
重量 約60g
使用場所 屋内専用
使用温度範囲 -10℃~+45℃
受信可能距離 屋外見通し150m 室内75m
アンテナ 外部アンテナ(短縮ラバーアンテナ)
付属品
  • どこからラベル 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
