複数の玄関ボタンを区別してお知らせ【無線】



6色のランプと、チャイム音の違いで、玄関ボタンの場所を区別してお知らせできます。
項目名をクリックすると移動します。

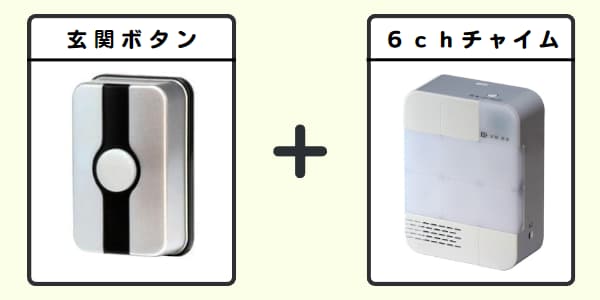

商品構成
玄関や入口に設置する「玄関ボタン」と、離れた場所で通知する「6chチャイム」を組合せて利用します。

- 商品名
- 無線チャイムXプラス 玄関ボタン & 6chチャイム
- 内容
-
- 玄関ボタン : 1個
- 6chチャイム : 1台
- 商品番号
- QQ-30311e
- 価格
- 6,300円(税込)
- 電源
玄関ボタン - 電池専用(単4電池 X 3本)
- 電源
6chチャイム -
- 電池(単3電池 X 3本)または
- コンセント(別売電源アダプタ使用)
- 追加商品
-
- 玄関ボタン(QQ-30311)2,400円
- 6chチャイム(QQ-30309)3,900円
- オプション
-
- 電池アダプタ(QQ-30197)1,800円
- 中継器(QQ-30315)7,500円
商品の仕組み
玄関ボタンを押すと、無線で離れた場所にお知らせします。
①:玄関ボタンを押す
玄関ボタンは雨のかかる場所に取り付けできます。電池式なので電源のない場所に取り付けできます。

②:6chチャイムでお知らせ
無線の距離は屋外見通し180メートル、屋内見通し90メートルです。

玄関ボタンの詳細
玄関ボタン 画像

玄関ボタンの利用例
玄関ボタンは、屋内、雨のかかる屋外(防水規格IP44)に設置できます。電池で動くので電源のない場所で利用できます。コンセントでは利用できません。

玄関ボタンの動作
玄関ボタンを押すと、音と光で電波が送信された事を確認できます。

- 玄関ボタンを押すとピンポン音が鳴り送信を確認できます。
- ピンポン音の音量調整ができます。音を出さない無音設定ができます。
- 玄関ボタンを押すと、送信確認の青色LEDランプが4秒間点灯します。
- 電池切れ時は、赤色LEDが点滅します。
- 電源スイッチはありません。
蓄光ボタン
暗くても分かりやすい「蓄光ボタン」、暗闇でほんのり光ります。

6chチャイムの詳細
6chチャイム 画像

6chチャイム呼出方法
6chチャイムの側面のスイッチで「呼出方法の切替」「電源オフ」「音量調整」ができます。

- 呼出方法は「音のみ」「光のみ」「音と光」の切換ができます。
- チャイム音は64種から自由に選曲できます。
- 切替スイッチで電源オフができます。
- 6chチャイム側面の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。
- 音量は最小45dB~最大90dBです。
- 電池切れランプで玄関ボタンと6chチャイムの電池切れを色で区別して表示します。
6chチャイムのランプ
複数のボタンの利用時には、6種類の場所表示ランプで、ボタンの場所を区別できます。

- 複数のボタン利用時に6種類のランプで、どこのボタンを押されたのか場所を区別できます。
- ランプでの区別は6ヶ所まです。
- 各ランプに登録できるボタンの台数に制限はありません。
- ランプの色は「青」「紫」「白」「赤」「緑」「オレンジ」の6種類(固定)
ラベルを貼って「よりわかりやすく」
各ランプにラベルを貼ることができます。

- 6chチャイムに「どこからラベル(付属)」を貼ることができます。
- 自作のラベルや手書きシールを貼ることができます。
チャイム音の設定
「選曲モード」「オールチャイム」「オールサイレン」の切替ができます。

- 【 選曲モード 】
- 1~6のランプのチャイム音を個別に変えることができます。
- 複数ボタン利用時は、ランプと音の違いで場所を区別できます。
- 各ランプには複数のボタンを登録できます。
- 同じランプで複数のボタンを登録した場合、ボタンごとに違うチャイム音を設定できます。
- 【例】ボタンAはランプの1が点滅しピンポン音、ボタンBはランプの1が点滅しメロディー音
- チャイム音は64種類から選曲できます。
- 【 オールチャイム 】
- どのボタンを押しても「ピンポン音A(4秒間)」に統一されます。
- 複数ボタン利用時は、ランプの違いで場所を区別できます。
- 【 オールサイレン 】
- どのボタンを押しても「サイレン音C(30秒間)」に統一されます。
- 複数ボタン利用時は、ランプの違いで場所を区別できます。
ランプの表示モード
「通常モード」と「履歴モード」の切替ができます。

- 【 通常モード 】
- 通知が終わると自動的にランプは消えます。
- 通知時間は選曲した音により異なります。
- 別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
- 表示ランプは1つだけ点灯します。
- 【 履歴モード 】
- 6chチャイムの上部にあるクリアボタンを押すまで点灯し続けます。
- 複数のボタンを押した場合は、反応のあったランプが全て点灯します。
- ボタンから信号を受信した時は点滅、通知時間が終わったら点灯に変わります。
- 別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
- 場所表示ランプは複数点灯します。
電源について
玄関ボタンの電源
玄関ボタンの電源は「電池専用」です。

- 玄関ボタンの電源は、電池専用です。
- 単4アルカリ電池を3本利用します。
- 電池は付属してません。
- 電池寿命は約2年(1日10回送信 20℃時)です。
- 電池切れ表示機能付き。
- 6chチャイムでも「電池切れ表示」します。
- 玄関ボタンをコンセントでは利用できません。
- 玄関ボタンには、電源アダプタはご利用できません。
6chチャイムの電源
6chチャイムの電源は、電池とコンセントの2電源に対応してます。


- 【 電池利用 】
- 電源の無い場所で利用できます。
- 6chチャイムを移動して利用する場合に便利です。
- 単3アルカリ電池を3本利用します。
- 電池は付属してません。
- 電池寿命は約6ヶ月(1日10回送信 20℃時)です。
- 電池寿命は選曲によって短くなる場合があります。
- 電池切れ表示機能付き。
- 【 コンセント利用 】
- 面倒な電池交換不要、電池切れの心配がありません。
- 別売の電源アダプタを使用します。
- 電源アダプタ(商品番号:QQ-30197)の価格は1,800円(税込)です。
- 電源アダプタは、6chチャイム1台につき1個必要です。
- 電源アダプタのコードの長さは1.8メートルです。
- コードの長さで届かない場合は市販の延長コードを利用します。
- 最初に電池利用で、後から電源アダプタだけを追加して電源の変更ができます。

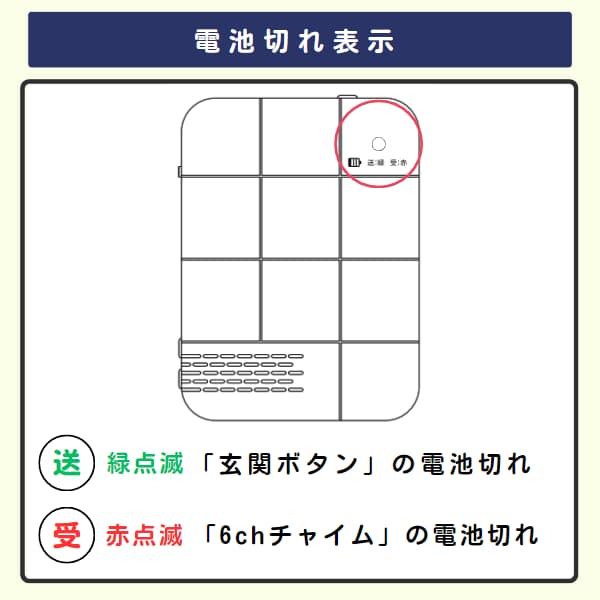

- 【 電池切れ表示 】
- 緑ランプ点滅は、玄関ボタンの電池切れです。
- 赤ランプ点滅は、6chチャイムの電池切れです。
- 複数の玄関ボタンをご利用の場合は、電池切れが正しく表示されない場合があります。
- 複数の玄関ボタンをご利用の場合は、それそれの玄関ボタンの電池切れ表示でご確認ください。
商品の寸法
玄関ボタンの寸法

- 寸法:95(高さ) × 62(幅) × 32(奥行)mm
- 重量:64g (電池を含まない)
6chチャイムの寸法

- 寸法:96(高さ) × 71(幅) × 31(奥行)mm
- 重量:87g (電池を含まない)
設置方法

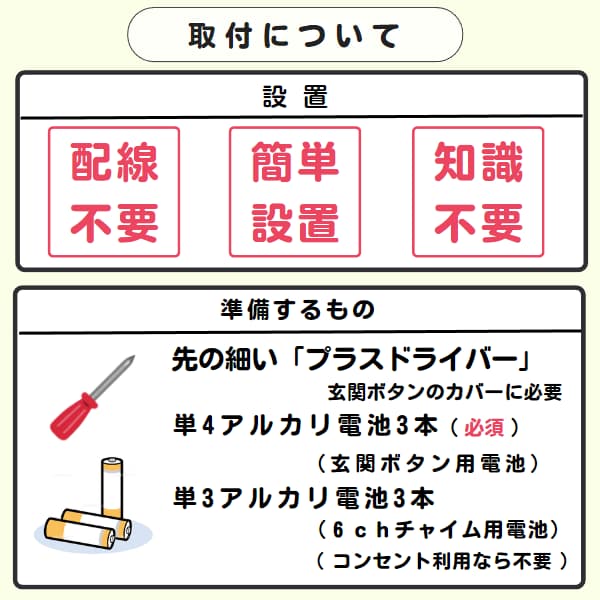

取付について

- 設置・取付はとても簡単です。
- 無線式で配線工事は必要ありません。
- 専門知識がなくても、簡単に設置できます。
- 玄関ボタンのフタを開けるために、先の小さなドライバーを用意してください。
- ネジ止めする場合は、プラスのドライバーを用意してください。
- 玄関ボタンの電池(単4アルカリ電池 X 3本)の用意をお願いします。
- 6chチャイムを電池で利用する場合は、単3アルカリ電池 X 3本の用意をお願いします。
玄関ボタンの設置
玄関ボタンは2つの手順で簡単に取り付けできます。

- 【 壁に設置 】
- 背面カバーを両面テープ(付属)またはネジ(付属)で固定します。
- ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。
- 背面カバーに、玄関ボタン本体を差し込み固定します。
- ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めします。
- 背面カバーの固定には、先の細いプラスドライバーを使用します。
- 【 強力両面テープ 】
- 別売の強力両面テープ(外壁面用)を利用すれば、レンガ、ブロック塀、コンクリート、門柱(石)、ベニヤ板など凹凸のある場所に設置できます。
- 穴あけ工事無しで簡単に取り付けができます。
- 強力両面テープ(500円税込)は、このページから購入できます。【オプションの購入】
- 【 机に置く 】
- 机、台、棚に置いて利用できます。
- 高さ1m以下の場合は電波の到達距離が短くなる場合があります。
- 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
6chチャイムの設置
6chチャイムは屋内専用です。

- 【 机・台に置く】
- 机、台、棚に置いて利用できます。
- 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
- 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
- 【 壁面に固定 】
- 付属のネジ2本を30mm間隔で壁面などにねじ込み、ネジの頭にチャンネルチャイムを引っかけて壁掛けします。
- 【 持ち歩く 】
- 手に持って移動することができます。(96 X 71 X 31mm 87g+単3電池3本)
- 【首に掛ける】
- ストラップ穴にネックストラップやヒモを通して首に掛けれます。
- ※ネックストラップやヒモは付属してません。

追加(増設)について
ボタン(送信機)、チャイム(受信機)、どちらも何台でも追加できます。後からの追加に対応します。

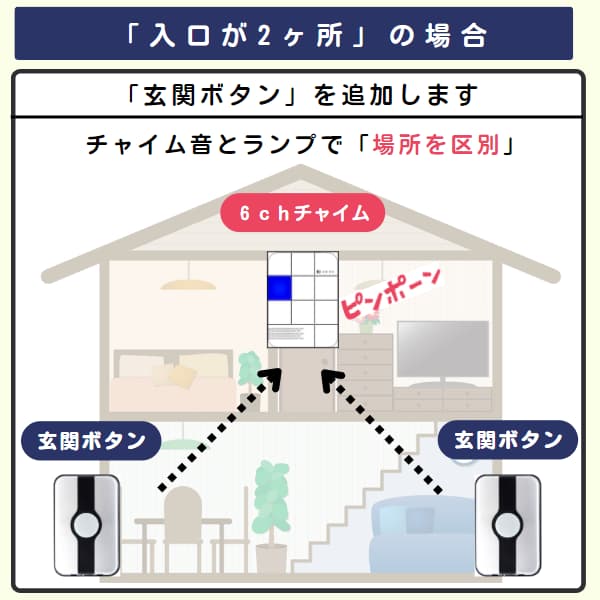

複数の入口で玄関ボタンを利用する場合
複数の入口で玄関ボタンを利用する場合は、玄関ボタン(送信機)を追加します。チャイム音とランプの違いで場所を区別してお知らせします。

- 複数の入口で利用する場合は、玄関ボタンを追加します。
- 1台のチャイムで複数の玄関ボタンから受信できます。
- ランプの違いで玄関ボタンを区別してお知らせします。
- それぞれの玄関ボタンで、異なったチャイム音を設定できます。
- チャイム音の違いで、玄関ボタンの場所を区別してお知らせできます。
- チャイム音は64種類、最大64ヶ所を区別できます。

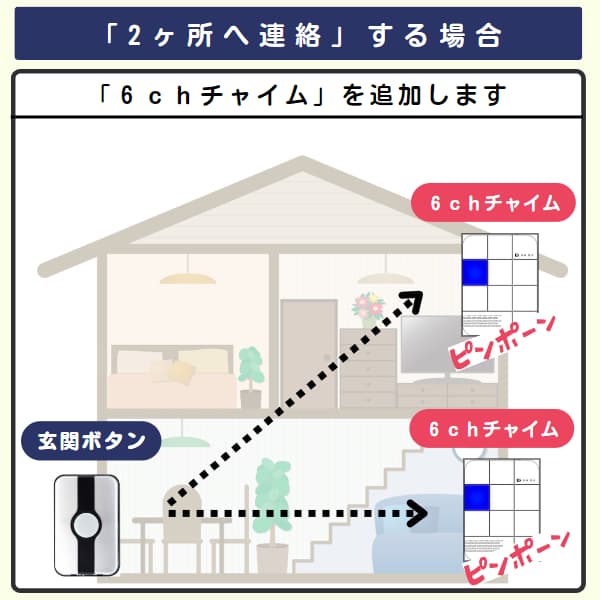

複数場所へお知らせする場合
複数場所へお知らせする場合は、チャイム(受信機)を追加します。

- 複数の場所へお知らせする場合は、6chチャイムを追加します。
- 1台のボタンで同時に複数の6chチャイムへお知らせできます。
- 電波が直接届かない場所の場合は、中継機を追加して延長できます。
- それぞれの6chチャイムで「音のみ」「光のみ」「音と光」の設定ができます。
- それぞれの6chチャイムで「通常モード」「履歴モード」の設定ができます。
- それぞれの6chチャイムで音量調整ができます。
同じグループで追加
同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。

- 玄関ボタン、6chチャイム、どちらも何台でも追加できます。
- 後からの追加もOK、台数に制限はありません。
- それぞれの玄関ボタンでチャイム音を変えて、送信元を区別できます。
- ランプの違いでボタンを区別してお知らせします。
違うグループで追加
グループ分け機能を利用すれば、混信しない設定ができます。

- グループ分けの機能を使う事により、混信しない設定ができます。
- グループ分けは最大256通り、何度でも自由に設定・変更ができます。
- グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
- 【設定の例】それぞれの階(フロアー)のボタンからの連絡のみをお知らせします。
- 違う階(フロアー)のボタンを押しても、お知らせはしません。
- 中継機を利用される場合は、グループごとに中継機が必要となります。

無線・距離について

無線の距離(水平)
無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます
- 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
- 間にドア・窓・パーティション・壁などがあっても大丈夫です。
- 鉄製の防火扉や金属製のモノには影響を受けます。
無線の距離(垂直)
()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。
到達距離の目安 | 同じ階 | 1階→2階 | 1階→3階 |
---|---|---|---|
木造 | ◎ (90m) | ◎ (80m) | ○ (70m) |
鉄筋 ALC (住居) | ◎ (80m) | ○ (70m) | △ (50m) |
鉄筋 (ビル・学校) | ○ (70m) | ○ (60m) | △☓(30m) |
- 垂直の距離は短くなります。
- 木造の建物内の電波距離は、1階から3階が目安です。
- 鉄筋の建物内の電波距離は、1階から2階または3階です。
- 水平方向に離れるほど届きにくくなります。
- あくまで目安です。目安以上、目安以下になる場合があります。
電波の延長
別売の中継機を追加すれば、延長することができます。

- 電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
- 中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
- 中継機は4台まで利用可能です。
中継機の利用イメージ
【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

中継機について

- 中継機は2電源対応(電池 & コンセント)です。 電源アダプタは付属してます。
- 中継機は雨のかかる屋外に設置が可能です。
- 中継機を追加した場合、タイムラグが発生する場合があります。(最大4秒)
- グループ分けした場合は、各グループごとに中継機が必要となります。
- 中継機(商品番号:QQ-30315)7,500円(税込)
- 中継機はこのページから購入できます。【オプションの購入】
安心の認定品
電波を利用する商品を日本国内で利用するには認証が必要です。

- QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
- 日本国内で安心して利用いただけます。
- 海外での利用はできません。
- 技適マークが付いていない無線機器は、「免許を受けられない/違法になる」恐れがあります。
電波が届かない場合
電波が届かず使用できない場合は「相談」「返品」に対応いたします。
- 電波が届かない場合、相談で改善策を提案いたします。
- 電波が届かず利用できない場合は返品に対応いたします。
- 【 返品条件 】
- ・パッケージの破損や汚れがない
- ・使用痕が無い
- ・部品を含めすべて揃ってること
- ・再販が可能な状態
- ・往復の送料はお客様負担
- ・複数購入の場合、開封品は1つのみ
商品の購入

セット商品の購入
6chチャイムの電源(電池またはコンセント)により商品構成が異なります。ご希望に併せてパターン1またはパターン2でお選びくださいませ。
【パターン1】6chチャイムを電池で利用
6chチャイムを電池で利用する場合の組合せです。玄関ボタンは電池専用です。

- 商品名
-
- 無線チャイムXプラス 玄関ボタン & 6chチャイム
- 商品番号
- QQ-30311e
- 価格
- 6,300円(税込)
- 送料
-
- 750円
- 北海道・沖縄は1,600円
- 合計11,000円以上で送料をQQベルが負担
- 北海道・沖縄は11,000円以上で800円
- 表示金額は全て消費税込みの価格です。
- 支払い
-
- 代引き 手数料 350円(税込)
- クレジットカード
- 法人・請求書後払い
- 前払い(ゆうちょ銀行)
下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。
【パターン2】6chチャイムをコンセントで使用
電源アダプタを追加して6chチャイムをコンセントで利用する場合の組合せです。玄関ボタンは電池専用です。


- 価格
- 8,100円(税込)
- 送料
-
- 750円
- 北海道・沖縄は1,600円
- 合計11,000円以上で送料をQQベルが負担
- 北海道・沖縄は11,000円以上で800円
- 表示金額は全て消費税込みの価格です。
- 支払い
-
- 代引き 手数料 350円(税込)
- クレジットカード
- 法人・請求書後払い
- 前払い(ゆうちょ銀行)
下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。
追加用商品の購入
玄関ボタン、6chチャイムを追加できます。追加できる台数は無制限です。後からの追加にも対応しています。

- 商品名
-
- 無線チャイムXプラス 玄関ボタン
- 商品番号
- QQ-30311
- 価格
- 2,400円(税込)

- 商品名
-
- 無線チャイムXプラス 6chチャイム
- 商品番号
- QQ-30309
- 価格
- 3,900円(税込)
オプションの購入
必要な方だけ購入ください。電池利用や電波が届く場合は不要です。

- 商品名
-
- 電源アダプタ
- 商品番号
- QQ-30197
- 価格
- 1,800円(税込)
6chチャイムをコンセントで利用する場合に必要です。コードの長さは1.8mです。コンセントで利用する商品1台につき電源アダプタが1個必要です。

- 商品名
-
- 強力両面テープ(外壁面用)
- 商品番号
- QQ-30325
- 価格
- 500円(税込)
レンガ・ブロック塀・門柱(石)・コンクリート・ベニヤ板などに、穴あけ工事なしで簡単に取付できます。
※強力両面テープのみの購入はできません。

- 商品名
-
- 無線チャイムXプラス 中継機
- 商品番号
- QQ-30315
- 価格
- 7,500円(税込)
電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。
チャイム音 一覧
Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。(フラッシュチャイムは停止できます。)

よくある質問(FAQ)
ご不明な点がございましたら、お気軽にお電話で相談くださいませ。知識豊富な専門スタッフが対応いたします。
QQベル電話:06-7165-8210(相談無料)
- レンガやブロック塀に両面テープで設置できますか?
- 付属の両面テープでは設置できませんが、ホームセンターなどで市販されてる強力な両面テープを利用すれば設置できます。おすすめは「3M スコッチ 強力両面テープ 外壁面用」です。
強力両面テープ(500円税込)は、このページから購入できます。【オプションの購入】 - wifiの無い場所で利用できますか?
- はい、利用できます。wifiは利用しません。本体に無線機能が入ってますので、どこでも利用できます。
- 海外で利用できますか?
- できません。本商品は総務省・電波技術基準適合品です。日本国内の利用での承認を取得してます。
仕様
セット
- 商品名
-
- 無線チャイムXプラス 玄関ボタン & 6chチャイム
- 商品番号
- QQ-30311e
- 製造元
- リーベックス株式会社
- 周波数
- 315MHz 特定小電力電波帯
- 電波の到達距離
- 屋外見通し180m 屋内見通し90m(水平)
- IDコード数
- 256通り
玄関ボタン
- 商品名
-
- 無線チャイムXプラス 玄関ボタン
- 商品番号
- QQ-30311
- 送信方法
- 押しボタンを押して送信
- 電源
- 電池専用(単4アルカリ電池3本)
- 電池寿命
- 約2年 (1日10回使用 気温20℃時)
- 送信表示
- 送信時 青色LED4秒間点灯
- 電池切表示
- 送信時 赤色LED点滅
- 確認音
- 送信時にピンポン音(音量調整可能)
- 電源スイッチ
- 無し
- 寸法
- 95(高さ) × 62(幅) × 32(奥行)mm
- 重量
- 約64g (電池を含まない)
- 使用場所
- 屋内 / 屋外 (防沫形 IP44相当)
- 利用可能温度
- -10℃ ~ +45℃
- 付属品
-
- 取付用両面テープ 1枚
- 取付用ネジ 2本
- 取付用リブ 2本
- IDコード設定用ミニドライバー
- 取扱説明書
6chチャイム
- 商品名
-
- 無線チャイムXプラス 6chチャイム
- 商品番号
- QQ-30309
- 電源
-
- 電池(単3アルカリ電池3本)または
- AC100V(別売の電源アダプタを使用)
- 電池寿命
- 約6ヶ月(1日10回使用 気温20℃時)
- 電池切れ表示
-
- 受信機電池切れランプ:赤色点滅
- 送信機電池切れランプ:緑色点滅
- 電源スイッチ
- 有り
- 音量可変範囲
- 45~90dB/1m 音量ボタンで8段階可変
- チャイム音
- 64種類
- 選曲
- 選曲モード/オールチャイム/オールサイレン に切替可能
- 光/音の切替
- 音/光/音と光 に切替可能
- 寸法
- 96(高さ) × 71(幅) × 31(奥行)mm
- 重量
- 約87g (電池を含まない)
- 使用場所
- 屋内専用
- 利用可能温度
- -10℃ ~ +45℃
- 受信ランプ
- 受信時にランプが点滅(音の長さに連動)
- ランプ点灯
- 通常モード/履歴モード 切替可能
- 付属品
-
- どこからラベル 1枚
- 取付用ネジ 2本
- 取付用リブ 2本
- IDコード設定用ミニドライバー
- 取扱説明書
商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
