ナースコール無線　バイブ呼出

ベッドサイドのナースコールボタンを押す年配男性と携帯チャイムをポケットに入れた女性看護師のイラスト

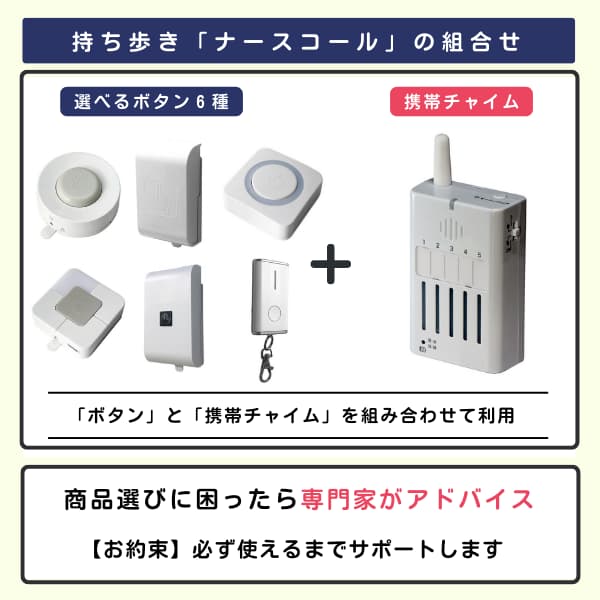

携帯チャイムと6つのボタンを組み合わせて利用します。種類の違うボタンを自由に組み合わせて利用できます。

卓上ボタン、タッチボタン、防水コールボタン、呼出ボタン、非接触ボタン、キーホルダーボタンのサムネール

項目名をクリックすると移動します。

携帯チャイムの詳細
利用できるボタンについて
組み合わせ・追加について
無線について
購入する
チャイム音一覧
仕様

携帯チャイムの詳細

携帯チャイム　画像

ネックストラップが利用できます

背面の穴にネックストラップやヒモを通せます。

携帯チャイムにネックストラップを取り付けた写真と、携帯チャイムをポケットに入れてる看護師のイラスト

携帯チャイムの背面に、ネックストラップを通す穴があります。
ストラップ穴に、ネックストラップやヒモを通して利用できます。
ネックストラップやヒモは付属していません。

携帯チャイムの呼出方法

携帯チャイム側面のスイッチで「呼出方法の切替」「電源オフ」「音量調整」ができます。

「バイブと光（無音）」「音と光」「バイブと音と光」の切替可能　音量調整できます。

呼出方法は「バイブと光（無音）」「音と光」「バイブと音と光」の切換ができます。
チャイム音は64種から自由に選曲できます。
切替スイッチで電源オフができます。
動作時間と最大音量は選択した音の種類によって変わります。
携帯チャイム側面の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。
音量は最小45dB～最大90dBです。
電池切れランプで呼出ボタンと携帯チャイムの電池切れを色で区別して表示します。

携帯チャイムのランプ

複数のボタンの利用時には、1～5の場所表示ランプで、ボタンの場所を区別できます。

複数のボタン利用時に1～5のランプで、どこのボタンを押されたのか場所を区別できます。
ランプでの区別は5ヶ所まです。
各番号に登録できるボタンの台数に制限はありません。

ラベルを貼って「よりわかりやすく」

各ランプにラベルを貼ることができます。

前面のフィルムを外し、台紙にどこからラベル（付属）を貼ることができます。
自作のラベルや台紙に手書きで記入ができます。

チャイム音の設定

「選曲モード」と「オールチャイム」の切替ができます。

【選曲モード】
1～5のランプのチャイム音を変えることができます。
複数ボタン利用時は、ランプと音の違いで場所を区別できます。
1～5には複数のボタンを登録できます。
同じ番号のランプで複数のボタンを登録した場合、ボタンごとに違うチャイム音を設定できます。
チャイム音は64種類から選曲できます。
【オールチャイム】
どのボタンを押しても「ピンポン音A（4秒間）」に統一されます。
複数ボタン利用時は、ランプの違いで場所を区別できます。

ランプの表示モード

「通常モード」と「履歴モード」の切替ができます。

【通常モード】
通知が終わると自動的にランプは消えます。
通知時間は選曲した音により異なります。
別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
表示ランプは1つだけ点灯します。
【履歴モード】
携帯チャイムの上部にあるクリアボタンを押すまで点灯し続けます。
複数のボタンを押した場合は、反応のあったランプが全て点灯します。
ボタンから信号を受信した時は点滅、通知時間が終わったら点灯に変わります。
別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは複数点灯します。

携帯チャイムの電源

携帯チャイムの電源は、電池専用です。

携帯チャイムは電池専用です。
単3アルカリ電池を3本利用します。
電池は付属してません。
電池寿命は約3ヶ月（1日10回送信 20℃時）です。
電池寿命は選曲によって短くなる場合があります。
電池切れ表示（赤点滅）機能付きです。
携帯チャイムはコンセントでは利用できません。

利用できるボタンについて

商品構成

ナースコールボタン6種と「携帯チャイム」を組合せて利用します。

携帯チャイムは最大64通りまで番号で区別してお知らせします。登録できるボタンの数は無制限、種類の違うボタンを自由に組み合わせて利用できます。後からの追加にも対応します。

ボタンの比較

	卓上ボタン	タッチボタン	防水コールボタン	呼出ボタン	非接触ボタン	キーホルダーボタン
商品画像
商品番号	QQ-30316	QQ-30316	QQ-30303	QQ-30313	QQ-30323	QQ-30324
価格	2,200円	2,200円	2,000円	1,600円	2,200円	1,800円
電池	単４電池	ボタン電池	ボタン電池	ボタン電池	単４電池	ボタン電池
電池寿命	2年	1年	1年半	1年半	1年	1年半
屋外	◯	✖	◯	◯	✖	✖
固定	✖	◯	◯	◯	◯	✖
確認ランプ	◯	◯	◯	◯	◯	◯
確認音	◯	✖	✖	✖	◯	✖
ストラップ	✖	✖	◯	◯	✖	◯
オススメ	大きく押しやすい確認音で安心	触れるだけボタン押せない人	凹凸で押しやすい浴室・首下げOK	シンプル低コスト	触れずに連絡手をかざすだけ	小型・軽量持ち歩きに便利

「確認音」とは、ボタンを押す（触れる）とボタンからピッと音が送信確認音が鳴る機能です。

卓上ボタン

押しやすい大きなボタンの「卓上ボタン」です。「確認音」付きの便利なボタンです。

「卓上に置いて利用」「押しやすさ」「押したことを音で確認」「長い電池寿命」を求める方にオススメです。

机や台の上に置くだけのタイプです。壁面や卓上に固定はできません。

商品番号: QQ-30306
価格: 2,200円（税込）
電池: 単4アルカリ X 4本（別売）
電池寿命: 2年（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP55
固定: できません
確認ランプ: 青色（大きい）
確認音: 有り
ストラップ穴: 無し

タッチボタン

タッチボタンはボタンに触れるだけで連絡できます。

「ボタンを押せない人」「ボタンを押す力の弱い人」に役立ちます。

商品番号: QQ-30316
価格: 2,200円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年（1日10回送信　20℃時）
屋外: 利用できません
固定: 両面テープ・ネジ（付属）
確認ランプ: 赤色（小さい）
確認音: 無し
ストラップ穴: 無し

防水コールボタン

凹凸がはっきりして押しやすいボタンです。防水性に優れ「浴室」で利用できるボタンです。

ネックストラップやヒモを利用して、ペンダント式ボタンとして利用できます。

商品番号: QQ-30303
価格: 2,000円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP67
固定: 両面テープ・ネジ（付属）
確認ランプ: 赤色（小さい）
確認音: 無し
ストラップ穴: 有り

呼出ボタン

必要な機能が全部入って、価格を抑えた「シンプル」で「コスパのいい」ボタンです。

特別な機能を必要としない場合は「呼出ボタン」がおすすめです。

商品番号: QQ-30313
価格: 1,600円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP56
固定: 両面テープ・ネジ（付属）
確認ランプ: 赤色（大きめ）
確認音: 無し
ストラップ穴: 有り

非接触ボタン

非接触ボタンはボタンに触れずに連絡できるボタンです。ボタンを押せない人、ボタンを押す力の弱い人に役立ちます。

手以外「何でも反応」するので、誤報に不安のある人は「タッチボタン」をおすすめします。

紙、ファイル、カルテなどをボタンの上に置いても連絡ができます。

商品番号: QQ-30323
価格: 2,200円（税込）
電池: 単4アルカリ X 2本（別売）
電池寿命: 1年（1日10回送信　20℃時）
屋外: 利用できません
固定: 両面テープ・ネジ（付属）
確認ランプ: 赤色（小さい）
確認音: 有り
ストラップ穴: 無し

キーホルダーボタン

小型軽量の「キーホルダーボタン」は持ち歩きに便利なボタンです。

ペンダント式として利用擦る場合、キーホルダーボタンは一番軽いボタンですが、「押す部分」が小さいので、押しやすさを優先される方は「防水コールボタン」をオススメします。

ネックストラップやヒモを使用すれば、首から下げるペンダント式ボタンをして利用できます。

商品番号: QQ-30324
価格: 1,800円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用できません
固定: できません
確認ランプ: 赤色（縦長）
確認音: 無し
ストラップ穴: 有り

組み合わせについて

ボタン（送信機）、携帯チャイムム（受信機）、どちらも何台でも追加できます。後からの追加に対応します。

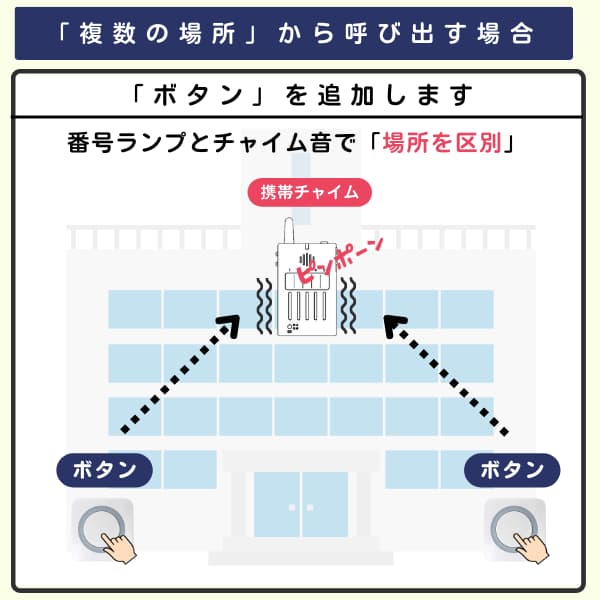

複数から呼び出す場合

複数から呼び出す場合は、ボタン（送信機）を追加します。「番号ランプ」と「音の違い」で場所を区別してお知らせします。

複数の場所から呼び出す場合は、ボタンを追加します。
1台の携帯チャイムで複数のボタンから受信できます。
追加できるボタンの個数は無制限、後からの追加もできます。
種類の違うボタンを複合して利用することができます。
それぞれのボタンで、異なったチャイム音を設定できます。
番号ランプとチャイム音の違いで、ボタンの場所を区別してお知らせできます。
チャイム音を「ピンポン」に統一して、番号ランプだけで区別することができます。
一つの番号ランプに複数のボタンを登録できます。
番号ランプで5ヶ所、チャイム音の違いで64ヶ所の区別ができます。

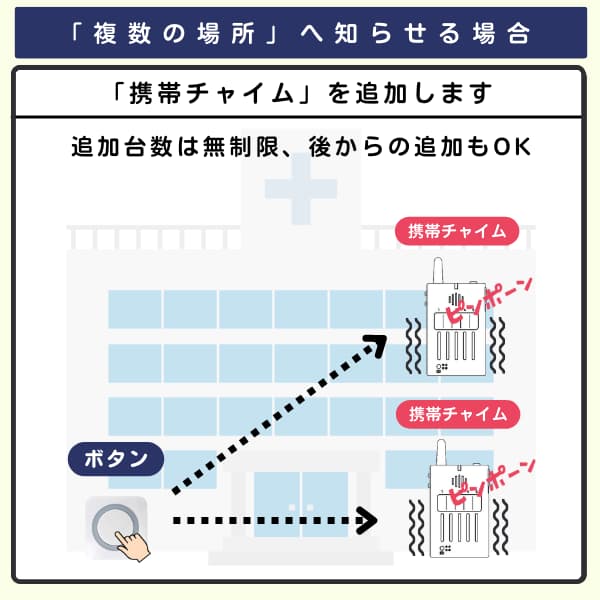

複数場所へお知らせする場合

複数場所へお知らせする場合は、携帯チャイム（受信機）を追加します。

複数の場所へお知らせする場合は、携帯チャイムを追加します。
1台のボタンで同時に複数の携帯チャイムへお知らせできます。
電波が直接届かない場所の場合は、中継機を追加して延長できます。
それぞれの携帯チャイムで「1回表示モード」「履歴表示モード」の設定ができます。
それぞれの携帯チャイムで音量調整ができます。

同じグループで追加

同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。

ボタン、携帯チャイム、どちらも何台でも追加できます。
後からの追加もOK、台数に制限はありません。
チャイム音と番号ランプの違いで、ボタンの場所を区別してお知らせできます。

違うグループで追加

グループ分け機能を利用すれば、混信しない設定ができます。

グループ分けの機能を使う事により、混信しない設定ができます。
グループ分けは最大256通り、何度でも自由に設定・変更ができます。
グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
【設定の例】それぞれの階（フロアー）のボタンからの連絡のみをお知らせします。
違う階（フロアー）のボタンを押しても、お知らせはしません。
中継機を利用される場合は、グループごとに中継機が必要となります。

無線・距離について

無線の距離（水平）

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます

屋外150m 屋内75m

間にドアや壁があってもOK

無線の距離は見通しで最大、屋外見通し150メートル屋内見通し75メートルです。
間にドア・窓・パーティション・壁などがあっても大丈夫です。
鉄製の防火扉や金属製のモノには影響を受けます。

無線の距離（垂直）

木造：1階→3階

鉄筋：1階→2階

（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

到達距離の目安	同じ階	1階→2階	1階→3階
木造	◎ （75m）	◎ （65m）	○ （45m）
鉄筋　ALC （住居）	◎ （65m）	○ （55m）	△ （35m）
鉄筋（ビル・学校）	○ （55m）	○ （45m）	☓（25m）

垂直の距離は短くなります。
木造の建物内の電波距離は、1階から3階が目安です。
鉄筋の建物内の電波距離は、1階から2階です。
水平方向に離れるほど届きにくくなります。
表の距離はあくまで目安です目安以上、目安以下になる場合があります。

電波の延長

別売の中継機を追加すれば、延長することができます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
中継機は4台まで利用可能です。

中継機の利用イメージ

【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

中継機について

中継機は2電源対応（電池＆コンセント）です。　電源アダプタは付属してます。
中継機は雨のかかる屋外に設置が可能です。
中継機を追加した場合、タイムラグが発生する場合があります。（最大4秒）
グループ分けした場合は、各グループごとに中継機が必要となります。
中継機（商品番号：QQ-30315）7,500円（税込）
中継機はこのページから購入できます。【オプションの購入】

安心の認定品

電波を利用する商品を日本国内で利用するには認証が必要です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
日本国内で安心して利用いただけます。
海外での利用はできません。
技適マークが付いていない無線機器は、「免許を受けられない／違法になる」恐れがあります。

電波が届かない場合

電波が届かず使用できない場合は「相談」「返品」に対応いたします。

電波保障

返品OK

電波が届かない場合、相談で改善策を提案いたします。
電波が届かず利用できない場合は返品に対応いたします。
【返品条件】
・パッケージの破損や汚れがない
・使用痕が無い
・部品を含めすべて揃ってること
・再販が可能な状態
・往復の送料はお客様負担
・複数購入の場合、開封品は1つのみ

商品の購入

当日出荷（15時まで）

1年保証付き

携帯チャイムの購入ボタンの購入オプション FAX 注文

携帯チャイムの購入

商品名: 無線チャイムXプラス　携帯チャイム
商品番号: QQ-30306
価格: 4,800円（税込）

ボタン

このページの商品は全て互換性があります。種類の違うボタンを複合して利用することができます。

商品名

無線チャイムXプラス　卓上ボタン

商品番号

QQ-30297

価格

2,200円（税込）

商品名

無線チャイムXプラス　タッチボタン

商品番号

QQ-30316

価格

2,200円（税込）

商品名

無線チャイムXプラス　防水コールボタン

商品番号

QQ-30303

価格

2,000円（税込）

商品名

無線チャイムXプラス　呼出ボタン

商品番号

QQ-30313

価格

1,600円（税込）

商品名

無線チャイムXプラス　非接触ボタン

商品番号

QQ-30323

価格

2,200円（税込）

商品名

無線チャイムXプラス　キーホルダーボタン

商品番号

QQ-30324

価格

1,800円（税込）

オプションの購入

必要な方だけ購入ください。電波が届く場合は不要です。

商品名

無線チャイムXプラス　中継機

商品番号

QQ-30315

価格

7,500円（税込）

電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。

チャイム音　一覧

Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。（フラッシュチャイムは停止できます。）

チャイム音を聞く

仕様

携帯チャイム

商品名

無線チャイムXプラス　携帯チャイム

商品番号

QQ-30306

製造元

リーベックス株式会社

周波数

315MHz 特定小電力電波帯

電波の到達距離

屋外見通し150ｍ屋内見通し75m（水平）

IDコード数

256通り

電源

電池（単3アルカリ電池3本）

電池寿命

約3ヶ月（1日10回使用気温20℃時）

電池切れ表示

受信機電池切れ：赤色点滅
送信機電池切れ：緑色点滅

電源スイッチ

有り

音量可変範囲

45～90dB/1m　音量ボタンで8段階可変

チャイム音

64種類　オールチャイム設定可能

振動/音の切替

振動と光/音と光/振動と音と光に切替可能

寸法

58（高さ） × 110（幅） × 27（奥行）mm

重量

約60g（電池を含まず）

使用場所

屋内専用

利用可能温度

-10℃ ～ +45℃

受信ランプ

受信時に赤ランプが点滅（音の長さに連動）

ランプ点灯

通常モード/履歴モード　切替可能

付属品

どこからラベル 1枚
IDコード設定用ミニドライバー
取扱説明書
