無線ナースコールシステム

ベッドサイドのナースコールボタンを押す年配男性とピンポーンと音が鳴るナンバー表示器のイラスト

ナンバー表示器と6つのボタンを組み合わせて利用します。種類の違うボタンを自由に組み合わせて利用できます。

卓上ボタン、タッチボタン、防水コールボタン、呼出ボタン、非接触ボタン、キーホルダーボタンのサムネール

項目名をクリックすると移動します。

ナンバー表示器の詳細
利用できるボタンについて
組み合わせ・追加について
無線について
購入する
チャイム音一覧
仕様

ナンバー表示器について

ナンバー表示器　画像

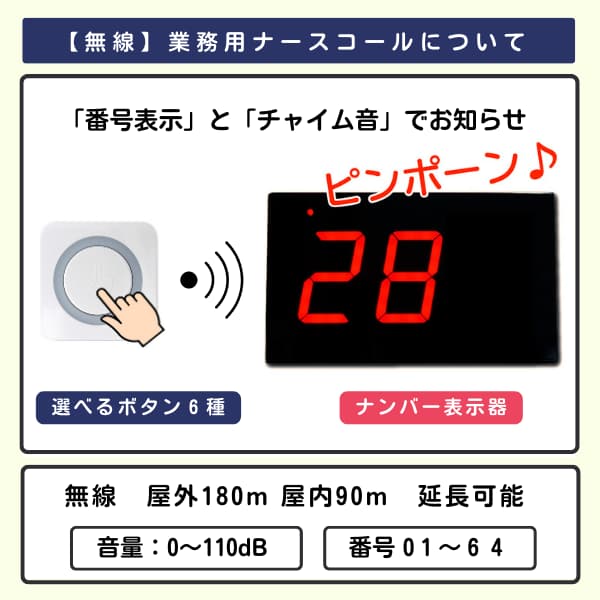

ナンバー表示器の動作

ナースコールボタンを押すと、番号表示とチャイム音でお知らせします。

番号表示は「01～64」、最大64ヶ所を区別できます。
音量調整は8段階（0～110dB）の調整ができます。
無線の到達距離は見通しで、屋外180メートル、屋内90メートルです。
別売の中継機を追加すれば、電波の届く距離を延長できます。

ナンバー表示器の寸法

寸法：86（高さ）×143（幅）×35（奥行）mm
重量：217g （電源アダプタを含まない）

1回表示モード

ナンバー表示器の表示は「1回表示モード」と「履歴表示モード」の切替ができます。

「1回表示モード」に設定すると、番号を1つだけ表示します。

表示される番号は「1つ」だけです。
表示は一定時間で消えます。
呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
4秒後に新しい呼び出しを受けると、前の番号が消え新しい番号を表示します。

履歴表示モード

ナンバー表示器の表示は「1回表示モード」と「履歴表示モード」の切替ができます。

「履歴表示モード」に設定すると、番号を3つ表示します。

履歴モードの表示

表示される番号は「3つ」です。
クリアボタンを押すまで、番号を表示します。
呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
4秒後に新しい呼び出しを受けると、次の場所に表示します。
呼び出しは最大10個まで記憶します。

履歴モードの画面の説明

左の一番大きな数字が最初の呼び出しの数字です。
右の上の数字が2番目の呼び出しの数字です。
右の下の数字が3番目の呼び出しの数字です。
下の右にに並ぶ7つのランプは4～10番目の呼び出しの待機を表示します。
呼び出しは最大10個まで記憶します。
同じ番号から2度目の呼び出しがあると、点灯が点滅に変わります。

履歴の消し方

ナンバー表示器で消す場合

指定クリアボタン1を押すと1番目の番号が消え、2番目以降が繰り上がり表示されます。
指定クリアボタン2を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。（1番目は表示されたままです。）
指定クリアボタン3を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。（1番目と2番目は表示されたままです。）
4番目以降の待機中の番号は、3番目まで繰り上がると番号表示されます。
オールクリアボタンを押すと、全ての履歴が消えます。
【注意】複数のナンバー表示器を履歴モードで利用した場合、1台の履歴を消しても他のナンバー表示器の履歴は消えません。
複数のナンバー表示器ご利用の場合は、1台を「履歴表示モード」残りを「1回表示モード」でのご利用をおすすめします。

卓上ボタンで消す場合

卓上ボタンに約5秒以上押し続けます。
緑色のLEDが光り、ピピピピピと音が鳴れば、ナンバー表示器の番号表示が消えます。
番号が消えるのは、長く触れ続けたタッチボタンの番号だけです。

タッチボタンで消す場合

タッチボタンに約5秒以上触れ続けます。
緑色のLEDが光り、ピピピピピと音が鳴れば、ナンバー表示器の番号表示が消えます。
番号が消えるのは、長く触れ続けたタッチボタンの番号だけです。
複数のナンバー表示器を履歴表示モードで利用してる場合、全てのナンバー表示器で番号表示が消えます。

チャイム音の設定

「選曲モード」「オールチャイム」「オールサイレン」の切替ができます。

【選曲モード】
それぞれの番号でチャイム音が違います。
番号と音の違いで場所を区別できます。
各番号は複数のボタンを登録できます。
各番号のチャイム音は決められており、変更はできません。
各番号で呼出時間は異なります。
【オールチャイム】
どのボタンを押しても「ピンポン音A（4秒間）」に統一されます。
番号の違いで場所を区別できます。
【オールサイレン】
どのボタンを押しても「サイレン音C（30秒間）」に統一されます。
番号の違いで場所を区別できます。

ナンバー表示器の電源

ナンバー表示器の電源は、コンセント専用です。

コンセント（AC100V）専用です。
電源アダプタ（黒色）は付属してます。
ナンバー表示器は電池では利用できません。
電源アダプタのコードの長さは1.8メートルです。
コードの長さで届かない場合は市販の延長コードを利用します。

利用できるボタンについて

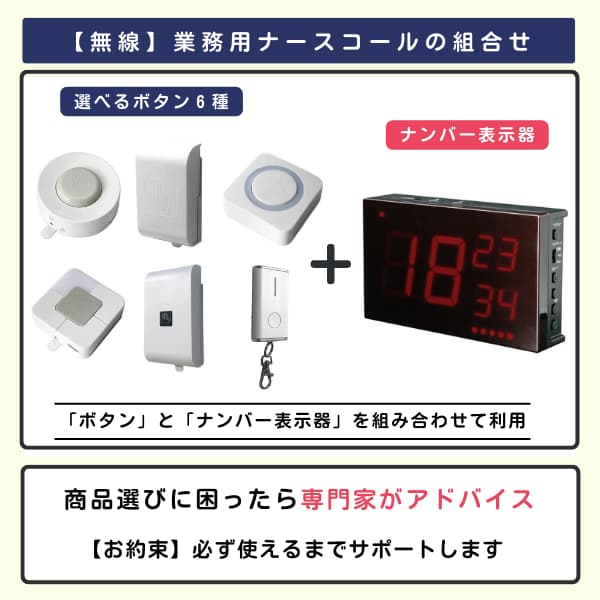

商品構成

ナースコールボタン6種と「ナンバー表示器」を組合せて利用します。

ナンバー表示器は最大64通りまで番号で区別してお知らせします。登録できるボタンの数は無制限、種類の違うボタンを自由に組み合わせて利用できます。後からの追加にも対応します。

ボタンの比較

	卓上ボタン	タッチボタン	防水コールボタン	呼出ボタン	非接触ボタン	キーホルダーボタン
商品画像
商品番号	QQ-30316	QQ-30301	QQ-30303	QQ-30313	QQ-30323	QQ-30324
価格	2,200円	2,800円	2,000円	1,600円	2,200円	1,800円
電池	単４電池	ボタン電池	ボタン電池	ボタン電池	単４電池	ボタン電池
電池寿命	2年	1年	1年半	1年半	1年	1年半
屋外	◯	✖	◯	◯	✖	✖
固定	✖	◯	◯	◯	◯	✖
消し機能	◯	◯	✖	✖	✖	✖
確認ランプ	◯	◯	◯	◯	◯	◯
確認音	◯	◯	✖	✖	◯	✖
ストラップ	✖	✖	◯	◯	✖	◯
オススメ	大きく押しやすい確認音で安心	触れるだけボタン押せない人	凹凸で押しやすい浴室・首下げOK	シンプル低コスト	触れずに連絡手をかざすだけ	小型・軽量持ち歩きに便利

「消し機能」とは、約5秒間長押しすると、履歴表示モード使用時に、ナンバー表示器の番号をクリアする機能です。対応が終わった時点で、担当者が履歴をクリアできる便利な機能です。

「確認音」とは、ボタンを押す（触れる）とボタンからピッと音が送信確認音が鳴る機能です。

卓上ボタン

押しやすい大きなボタンの「卓上ボタン」です。「消し機能」「確認音」付きの便利なボタンです。

「卓上に置いて利用」「押しやすさ」「押したことを音で確認」「長い電池寿命」を求める方にオススメです。

机や台の上に置くだけのタイプです。壁面や卓上に固定はできません。

商品番号: QQ-30297
価格: 2,200円（税込）
電池: 単4アルカリ X 4本（別売）
電池寿命: 2年（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP55
固定: できません
消し機能: 有り
確認ランプ: 青色（大きい）
確認音: 有り
ストラップ穴: 無し

タッチボタン

タッチボタンはボタンに触れるだけで連絡できます。「消し機能」「確認音」付きの便利なボタンです。

「ボタンを押せない人」「ボタンを押す力の弱い人」に役立ちます。

商品番号: QQ-30301
価格: 2,800円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年（1日10回送信　20℃時）
屋外: 利用できません
固定: 両面テープ・ネジ（付属）
消し機能: 有り
確認ランプ: 青色（小さい）
確認音: 有り
ストラップ穴: 無し

防水コールボタン

凹凸がはっきりして押しやすいボタンです。防水性に優れ「浴室」で利用できるボタンです。

ネックストラップやヒモを利用して、ペンダント式ボタンとして利用できます。

商品番号: QQ-30303
価格: 2,000円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP67
固定: 両面テープ・ネジ（付属）
消し機能: 無し
確認ランプ: 赤色（小さい）
確認音: 無し
ストラップ穴: 有り

呼出ボタン

必要な機能が全部入って、価格を抑えた「シンプル」で「コスパのいい」ボタンです。

特別な機能を必要としない場合は「呼出ボタン」がおすすめです。

商品番号: QQ-30313
価格: 1,600円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用可能　防水性能IP56
固定: 両面テープ・ネジ（付属）
消し機能: 無し
確認ランプ: 赤色（大きめ）
確認音: 無し
ストラップ穴: 有り

非接触ボタン

非接触ボタンはボタンに触れずに連絡できるボタンです。ボタンを押せない人、ボタンを押す力の弱い人に役立ちます。

手以外「何でも反応」するので、誤報に不安のある人は「タッチボタン」をおすすめします。

紙、ファイル、カルテなどをボタンの上に置いても連絡ができます。

商品番号: QQ-30323
価格: 2,200円（税込）
電池: 単4アルカリ X 2本（別売）
電池寿命: 1年（1日10回送信　20℃時）
屋外: 利用できません
固定: 両面テープ・ネジ（付属）
消し機能: 無し
確認ランプ: 赤色（小さい）
確認音: 有り
ストラップ穴: 無し

キーホルダーボタン

小型軽量の「キーホルダーボタン」は持ち歩きに便利なボタンです。

ペンダント式として利用擦る場合、キーホルダーボタンは一番軽いボタンですが、「押す部分」が小さいので、押しやすさを優先される方は「防水コールボタン」をオススメします。

ネックストラップやヒモを使用すれば、首から下げるペンダント式ボタンをして利用できます。

商品番号: QQ-30324
価格: 1,800円（税込）
電池: ボタン電池CR2032 X 2個（付属）
電池寿命: 1年半（1日10回送信　20℃時）
屋外: 利用できません
固定: できません
消し機能: 無し
確認ランプ: 赤色（縦長）
確認音: 無し
ストラップ穴: 有り

組み合わせについて

ボタン（送信機）、チャイム（受信機）、どちらも何台でも追加できます。後からの追加に対応します。

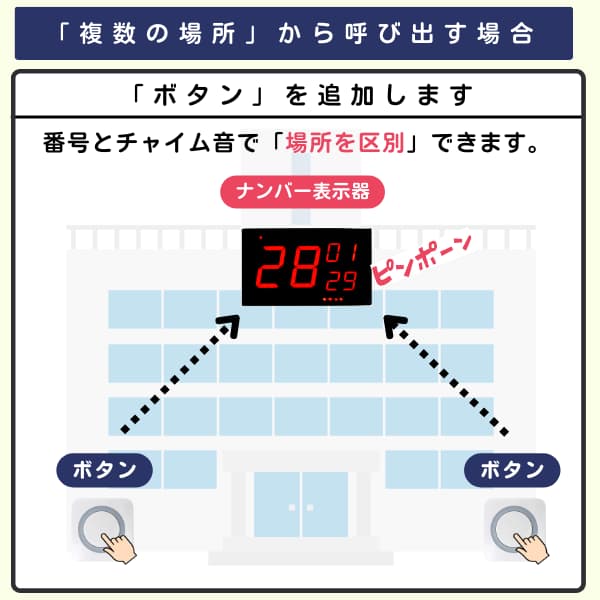

複数から呼び出す場合

複数から呼び出す場合は、ボタン（送信機）を追加します。「番号表示」と「音の違い」で場所を区別してお知らせします。

複数の場所から呼び出す場合は、ボタンを追加します。
1台のナンバー表示器で複数のボタンから受信できます。
追加できるボタンの個数は無制限、後からの追加もできます。
種類の違うボタンを複合して利用することができます。
それぞれのボタンで、異なったチャイム音を設定できます。
番号表示とチャイム音の違いで、ボタンの場所を区別してお知らせできます。
チャイム音を「ピンポン」に統一して、番号表示だけで区別することができます。
一つのナンバーに複数のボタンを登録できます。

複数場所へお知らせする場合

複数場所へお知らせする場合は、ナンバー表示器（受信機）を追加します。

複数の場所へお知らせする場合は、ナンバー表示器を追加します。
1台のボタンで同時に複数のナンバー表示器へお知らせできます。
電波が直接届かない場所の場合は、中継機を追加して延長できます。
それぞれのナンバー表示器で「1回表示モード」「履歴表示モード」の設定ができます。
それぞれのナンバー表示器で音量調整ができます。

同じグループで追加

同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。

ボタン、ナンバー表示器、どちらも何台でも追加できます。
後からの追加もOK、台数に制限はありません。
チャイム音とナンバーの違いで、ボタンの場所を区別してお知らせできます。

違うグループで追加

グループ分け機能を利用すれば、混信しない設定ができます。

グループ分けの機能を使う事により、混信しない設定ができます。
グループ分けは最大256通り、何度でも自由に設定・変更ができます。
グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
【設定の例】それぞれの階（フロアー）のボタンからの連絡のみをお知らせします。
違う階（フロアー）のボタンを押しても、お知らせはしません。
中継機を利用される場合は、グループごとに中継機が必要となります。

無線・距離について

無線の距離（水平）

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます

屋外180m 屋内90m

間にドアや壁があってもOK

無線の距離は見通しで最大、屋外見通し180メートル屋内見通し90メートルです。
間にドア・窓・パーティション・壁などがあっても大丈夫です。
鉄製の防火扉や金属製のモノには影響を受けます。

無線の距離（垂直）

木造：1階→3階

鉄筋：1階→2階（3階）

（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

到達距離の目安	同じ階	1階→2階	1階→3階
木造	◎ （90m）	◎ （80m）	○ （70m）
鉄筋　ALC （住居）	◎ （80m）	○ （70m）	△ （50m）
鉄筋（ビル・学校）	○ （70m）	○ （60m）	△☓（30m）

垂直の距離は短くなります。
木造の建物内の電波距離は、1階から3階が目安です。
鉄筋の建物内の電波距離は、1階から2階または3階です。
水平方向に離れるほど届きにくくなります。
あくまで目安です。目安以上、目安以下になる場合があります。

電波の延長

別売の中継機を追加すれば、延長することができます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
中継機は4台まで利用可能です。

中継機の利用イメージ

【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

中継機について

中継機は2電源対応（電池＆コンセント）です。　電源アダプタは付属してます。
中継機は雨のかかる屋外に設置が可能です。
中継機を追加した場合、タイムラグが発生する場合があります。（最大4秒）
グループ分けした場合は、各グループごとに中継機が必要となります。
中継機（商品番号：QQ-30315）7,500円（税込）
中継機はこのページから購入できます。【オプションの購入】

安心の認定品

電波を利用する商品を日本国内で利用するには認証が必要です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
日本国内で安心して利用いただけます。
海外での利用はできません。
技適マークが付いていない無線機器は、「免許を受けられない／違法になる」恐れがあります。

電波が届かない場合

電波が届かず使用できない場合は「相談」「返品」に対応いたします。

電波保障

返品OK

電波が届かない場合、相談で改善策を提案いたします。
電波が届かず利用できない場合は返品に対応いたします。
【返品条件】
・パッケージの破損や汚れがない
・使用痕が無い
・部品を含めすべて揃ってること
・再販が可能な状態
・往復の送料はお客様負担
・複数購入の場合、開封品は1つのみ

商品の購入

当日出荷（15時まで）

1年保証付き

ナンバー表示器の購入ボタンの購入オプション FAX 注文

ナンバー表示器の購入

商品名: 無線チャイムXプラス　ナンバー表示器
商品番号: QQ-30298
価格: 6,800円（税込）

ボタン

このページの商品は全て互換性があります。種類の違うボタンを複合して利用することができます。

商品名

無線チャイムXプラス　卓上ボタン

商品番号

QQ-30297

価格

2,200円（税込）

商品名

無線チャイムXプラス　タッチボタン

商品番号

QQ-30301

価格

2,800円（税込）

商品名

無線チャイムXプラス　防水コールボタン

商品番号

QQ-30303

価格

2,000円（税込）

商品名

無線チャイムXプラス　呼出ボタン

商品番号

QQ-30313

価格

1,600円（税込）

商品名

無線チャイムXプラス　非接触ボタン

商品番号

QQ-30323

価格

2,200円（税込）

商品名

無線チャイムXプラス　キーホルダーボタン

商品番号

QQ-30324

価格

1,800円（税込）

オプションの購入

必要な方だけ購入ください。電波が届く場合は不要です。

商品名

無線チャイムXプラス　中継機

商品番号

QQ-30315

価格

7,500円（税込）

電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。

チャイム音　一覧

Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。（フラッシュチャイムは停止できます。）

チャイム音を聞く

仕様

ナンバー表示器

商品名

無線チャイムXプラス　ナンバー表示器

商品番号

QQ-30298

製造元

リーベックス株式会社

周波数

315MHz 特定小電力電波帯

電波の到達距離

屋外見通し180ｍ屋内見通し90m（水平）

IDコード数

256通り

電源

AC100V専用（電源アダプタ付属）

電池切れ表示

送信機電池切れランプ：赤色点灯または点滅

電源スイッチ

有り

音量可変範囲

0～110dB/1m　音量ボタンで8段階可変

チャイム音

64種類

選曲

選曲モード/オールチャイム/オールサイレン　に切替可能

表示モード

1回表示モード/連続表示モードに切替可能

受信ランプ

受信時にナンバーが赤点灯
2回目受信で赤点滅（履歴表示モード）

寸法

143（高さ） × 86（幅） × 35（奥行）mm

重量

約217g （電源アダプタを含まない）

使用場所

屋内専用

利用可能温度

-10℃ ～ +45℃

付属品

取付用ネジ 2本
取付用リブ 2本
電源アダプタ 1個
IDコード設定用ミニドライバー
取扱説明書
