タッチボタン&コンセントチャイム

「ここに触れるだけ」という矢印が示すタッチボタンとピンクに光るコンセントチャイムの画像

触れるだけで連絡できる「タッチボタン」とメロディー音とランプでお知らせする「コンセントチャイム」のセットです。手やモノをかざすと、無線でチャイム音とランプ(9種)でお知らせします。室内のチャイムをコンセント(AC100V)で利用に便利、ナースコールボタンを押せない場合に役立ちます。

タッチボタンに触れるイラストと、別の部屋の女性にピンポン音と緑色LEDの点滅でお知らせするイラスト

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。
目次

基本情報

タッチボタン&コンセントチャイム(QQ-30316b)は、触れるだけで連絡できる「タッチボタン」と、メロディー音ときれいなランプででお知らせする「コンセントチャイム」を組み合わせて利用します。

商品内容

無線チャイムXプラス タッチボタン +コンセントチャイムとオプション
基本情報
商品名無線チャイムXプラス タッチボタン&コンセントチャイム
内容タッチボタン : 1個
コンセントチャイム : 1台
商品番号QQ-30316b
価格6,500円(税込)
電源
タッチボタン電池専用(ボタン電池CR2032 X 2個 テスト用付属)
コンセントチャイムコンセント(AC100V)専用
追加とオプション
追加商品タッチボタン QQ-30316 2,400円
コンセントチャイム QQ-30310 4,100円
オプション中継器 QQ-30315 7,800円
タッチボタン&コンセントチャイムの基本情報

在庫有り 当日出荷 返品OK 1年保証

利用方法

動作
タッチボタンに触れる

タッチボタンに触れると、赤いランプが4秒間点灯し電波を送信します。

タッチボタンに触れて赤く光るイラスト
動作
コンセントチャイムでお知らせ

チャイム音とLEDランプの点滅でお知らせします。

コンセントチャイムには、64種類の音と9種類の光パターンが入っていて、その中から自分が好きな音や光パターンを選べます。また、自分が希望する音量に調節することもできます。

コンセントチャイムが光る画像と7色のランプ

タッチボタンの詳細

商品画像

無線チャイムXプラス タッチボタンQQ-30316の画像

タッチボタンの仕組み

タッチボタンに触れるだけで、無線で連絡します。

タッチボタンの仕組みを説明 ボタンを押す力のない人も大丈夫
タッチボタンの仕組み
  • タッチボタンのセンサー部分(25mm X 25mm)に触れるだけで反応します。
  • ボタンを押す力のない人も問題なく利用できます。
  • 指、腕、ひじ、足など人体の一部が触れると反応します。
  • 服を着てても腕やひじが触れると反応します。

タッチボタンの動作

タッチボタンに触れると、赤い光で電波が送信された事を確認できます。

タッチボタンに触れる写真と赤く光る写真
動作確認ランプ
  • タッチボタンに触れると、送信確認の赤色LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • タッチボタンで音は鳴りません。
  • 電源スイッチはありません。

電源

タッチボタンの電源は「電池専用」です。

タッチボタンの電源 電池専用
タッチボタンの電源
  • タッチボタンの電源は、電池専用です。
  • ボタン電池 CR2032 X 2個を利用します。
  • テスト用電池が付属してます。
  • 電池寿命は約1年(1日10回送信 20℃時)です。
  • 電池切れ表示機能付きです(送信時赤色LED点滅)。
  • タッチボタンをコンセントでは利用できません。
  • タッチボタンには、電源アダプタは利用できません。

寸法

タッチボタンの寸法
タッチボタンの寸法
  • 寸法:70(高さ) × 40(幅) × 24(奥行)mm
  • タッチボタン部:25(高さ) × 25(幅)mm
  • 重量:40g (取付プレート込み 電池は含まず)

タッチボタンの設置

壁・トイレ・ベッドサイドに設置

タッチボタンは2つの手順で、壁面・トイレ・ベッドサイドなどに簡単に取り付けできます。

タッチボタンを壁面に設置する方法の説明イラスト
壁などに設置の手順
  1. 取付プレートを両面テープ(付属)またはネジ(付属)で固定します。
  2. 取付プレートに、タッチボタン本体を差し込み固定します。

※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めします。

ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。

机や台に置いて利用

タッチボタンをテーブルの上に置くイラスト
机や台に置く
  • 机、台、棚にそのまま置いて利用できます。
  • 取付プレートを利用してタッチボタンを固定することができます。
  • 取付プレートを外してタッチボタンを置くだけもOK。
  • 高さ1m以下の場合は電波の到達距離が短くなる場合があります
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

コンセントチャイムの詳細

商品画像

無線チャイムXプラス コンセントチャイムQQ-30310の画像

動作

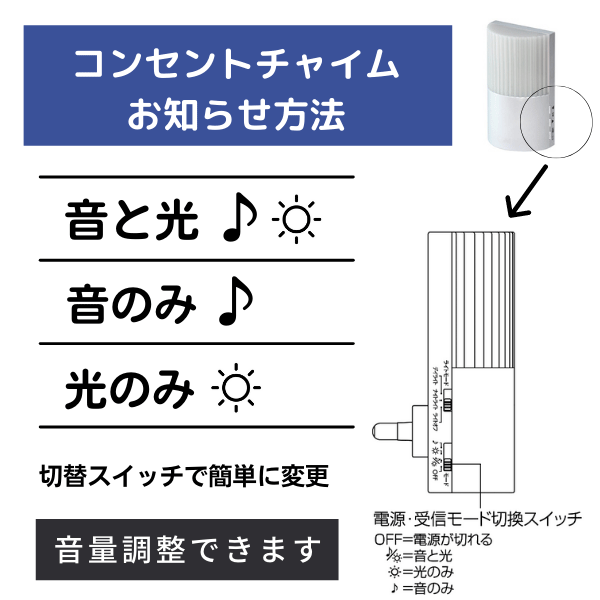

コンセントチャイム側面のスイッチで「呼出方法の選択」「電源オフ」「音量調整」ができます

「音のみ」「光のみ」「音と光」の切替可能 音量調整できます。
基本動作
  • お知らせの方法は以下の3つから選択できます。
    1. 音だけで知らせる
    2. 光だけで知らせる
    3. 音と光の両方で知らせる
  • チャイム音は64種から自由に選曲できます。
  • ライトのパターンは9種から自由に選択できます。
  • 切替スイッチで電源オフができます。
  • 動作時間と最大音量は選択した音の種類によって変わります。
  • コンセントチャイム側面の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。
  • 音量は最小45dB~最大75dBです。

ライトのパターン

コンセントチャイムのライトは7色、光のパターンは9種類です。

コンセントチャイムの光のパターン
ライトのパターン
  • コンセントチャイムの光は7色です。
  • 光のパターンは9種類です。
  • 1~7は各色が光ります。
    • 「1.白」「2.電球色」「3.青」「4.緑」「5.赤」「6.水色」「7.紫」
  • 8はランダムです。毎回違う色が連続で光ります。
  • 9はレインボーです。全ての色が順番に光ります。

ライトモード

ライトモードは、通常時(待機時)にライトを点灯させる設定です。コンセントチャイムを簡易照明として利用できるので便利です。

コンセントチャイムの3つのライトモード
ライトモード

ライトモードは、コンセントチャイムの側面のスイッチで切替できます。

ナイトライト

周囲の明るさが10ルックス以下になると点灯します。

デイライト

常時点灯します。

ライトオフ

待機時はライトが消灯します。

受信時

ボタンを押されるとライトが点滅します。

ナイトライト、デイライトの光のパターンは、ボタンを押した時やセンサー反応時と別の設定ができます。

【例】ナイトライトは「白」が点灯、ボタンを押した時やセンサー反応時は「赤」が点滅

電源

コンセントチャイムの電源は、コンセント専用です。

コンセントチャイムの電源 コンセント(100V)専用です。
コンセントチャイムの電源
  • コンセントチャイムはコンセント(AC100V)専用です。
  • コンセントチャイムを電池では利用できません。
  • コンセントチャイムは、直接コンセントに差し込みます。
  • コンセントチャイムに電源アダプタの追加は不要です。

電池切れ表示

送信機(センサーやボタン)の電池切れが表示されます。

コンセントチャイムの電池切れ表示
電池切れ表示
  • コンセントチャイムの電源ランプが緑点滅は、送信機(ボタンやセンサー)の電池切れ表示です。
  • 複数の送信機をご利用の場合は、電池切れが正しく表示されない場合があります。
  • 複数の送信機をご利用の場合は、それそれの送信機の電池切れ表示でご確認ください。

寸法

コンセントチャイムの寸法
コンセントチャイムの寸法
  • 寸法:100(高さ)×61(幅)×33(奥行)mm
  • 重量:81g

設置方法

コンセントチャイムは屋内専用です。水のかかる場所では利用できません。

コンセントチャイムはコンセントに差し込むだけ
コンセントチャイムの設置方法
  • コンセントチャイムは直接コンセントに差し込むだけです。
  • 屋内の「水のかからないコンセント」でご利用ください。
  • 周囲のコンセントをふさぐ場合があります。
  • 電源タップや延長コードに差し込めます。

組み合わせ・追加について

タッチボタンとコンセントチャイムを組み合わせて利用します。ボタンやチャイムの追加台数は何台でもOK、後から追加することもできます。

セットで利用

タッチボタン1個とコンセントチャイム1台で利用する場合は、1セット購入することで対応できます。

タッチボタン1個とコンセントチャイム1台を組み合わせたイラスト

複数場所から呼び出し

複数場所から呼び出す場合は、タッチボタンを追加します。追加個数に制限はなく、後からの追加もできます。

タッチボタン2個とコンセントチャイム1台を組み合わせたイラスト

各ボタンのチャイムの音色を変えることで、どの場所からのお知らせかを音色によって区別できます。

利用例

タッチボタンAに触れると「ピンポン音」、タッチボタンBに触れると「エリーゼのために」が鳴り、場所を区別できます。音色は64種類から自由に選択・変更できます

複数場所へ連絡

複数場所へ連絡する場合はコンセントチャイムを追加します。追加個数に制限はなく、後からの追加もできます。

タッチボタン1個とコンセントチャイム2台を組み合わせたイラスト

組み合わせ自由

タッチボタン、コンセントチャイムのどちらとも何台でも追加できます。すべてのタッチボタンに触れると、すべてのコンセントチャイムでお知らせします。

ボタンとチャイムを同じグループで追加するイラスト

グループ分けで利用

グループ分けの設定をすると、他の信号と混ざらないようにできます。最大で256通りのグループ分けが可能です。

ボタンとチャイムを違うグループで追加するイラスト
グループ分け利用例

1階のタッチボタンに触れると1階のチャイムだけでお知らします。2階のチャイムではお知らせしません。

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。

チャイム音を聞く

このページの商品は、64種類のチャイム音から自由に選べます。

無線チャイムXプラス チャイム音一覧 64種のチャイム音

+をクリックすると、メニューが開きます。

チャイム音(No.01~No.16)を聞く

1. ピンポンA

2. ピンポンG

3. キンコンカンコン

4. 緊急音

5. 電車のドアが閉まる音A

6. エリーゼのために

7. 木星(ジュピター)

8. さくら

9. 呼んでいます【女性】

10. 来客です【女性】

11. いらっしゃいませ【女性】

12. センサーが反応しました【女性】

13. 侵入者です【女性】

14. 犬の鳴き声

15. アラーム音A

16. サイレン音C

チャイム音(No.17~No.32)を聞く

17. ピンポンB

18. ピンポンC

19. ピンポンD

20. ピンポンE

21. ピンポンF

22. ピンポンパンポンA

23. 琴の音

24. 鐘の音

25. ピンポンパンポンB

26. 電車のドアが閉まる音B

27. 和音A

28. 和音B

29. 中国音

30. 花のワルツ

31. 葦笛の踊り

32. 金平糖の精の踊り

チャイム音(No.33~No.48)を聞く

33. 少序曲(くるみ割り人形)

34. ワルツ(コッペリア)

35. ボレロ

36. 子犬のワルツ

37. ジ・エンターテイナー

38. 愛の夢 第3番

39. キトリ

40. きらきら星

41. ふるさと

42. きよしこの夜

43. もろびとこぞりて

44. ハッピーバースデイ

45. 呼んでいます【男性】

46. ちょっと来てください【女性】

47. すぐ来てください【女性】

48. 来客です【男性】

チャイム音(No.49~No.64)を聞く

49. 玄関で呼んでいます【女性】

50. お風呂で呼んでいます【女性】

51. トイレで呼んでいます【女性】

52. リビングで呼んでいます【女性】

53. ドアが開きました【女性】

54. 子犬の鳴き声

55. 猫の鳴き声

56. 子猫の鳴き声

57. 鳥のさえずり

58. ウミネコ

59. スズムシ

60. ひぐらし

61. アラーム音B

62. アラーム音C

63. サイレン音A

64. サイレン音B

無線について

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。

電波の距離

無線距離の目安、水平150メートルと垂直
電波の距離の目安

水平方向

  • 無線の距離は見通しで最大、屋外見通し150メートル 屋内見通し75メートルです
  • 途中にドア・窓・パーティション・壁などがあっても大丈夫ですが、電波の距離が短くなる場合があります。
  • 鉄製の防火扉や金属製のモノには影響を受けます。

垂直方向

  • 木造の建物内の電波距離は、1階から3階が目安です。
  • 鉄筋の建物内の電波距離は、1階から2階です。
  • 水平方向に離れるほど届きにくくなります。
到達距離同じ階1→2階1→3階
木造75m65m45m
鉄筋 ALC(住居)65m55m35m
鉄筋(ビル)55m45m25m
電波距離の目安

()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

電波の延長

電波が直接届かない場合は、別売の中継機(QQ-30315)を追加して無線を延長できます。

中継機を追加して電波を延長することができます。

中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。中継機は4台まで利用可能です。

中継機について

基本情報

Xプラス中継機のサイズと詳細
中継機について
  • 中継機は2電源対応(電池 & コンセント)です。電源アダプタは付属してます。
  • 中継機は雨のかかる屋外に設置が可能です
  • 鉄製の防火扉や金属製のモノには影響を受けます。
  • グループ分けした場合は、各グループごとに中継機が必要となります。
  • 中継機(商品番号:QQ-30315)7,800円(税込)
  • 中継機はこのページから購入できます。【オプションの購入】

中継機の利用例

中継機の利用イメージ 3階建てビルの場合、2階に中継機を追加
中継機の利用例

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認証商品

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。

QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。

※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。

総務省ホームページ

電波が届かない時は返品OK

電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。

返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。

返品の条件
  • パッケージの破損や汚れがない
  • 使用した痕跡が無い
  • 部品を含めすべて揃ってること
  • 再販売が可能な状態であること
  • 往復の送料はお客様負担
  • 複数購入の場合、開封品は1つのみ

商品の購入

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷(月曜~土曜)いたします。

\ 問い合わせや相談もOK /

セット商品の購入

無線チャイムXプラス タッチボタン&コンセントチャイム QQ-30316bの商品写真
商品名

無線チャイムXプラス
タッチボタン&コンセントチャイム

商品番号

QQ-30316b

価格

6,500円(税込)

\ 15時までの注文で当日出荷

商品代金:6,500円(税込)

単品販売

無線チャイムXプラス タッチボタンQQ-30316の画像
商品名無線チャイムXプラス
タッチボタン
商品番号QQ-30316
価格2,400円(税込)
数量:
無線チャイムXプラス コンセントチャイムQQ-30310の画像
商品名無線チャイムXプラス
コンセントチャイム
商品番号QQ-30310
価格4,100円(税込)
数量:

オプションの購入

必要な方だけご購入ください。電池利用や電波が届く場合は不要です。

無線チャイムXプラス 中継機 QQ-30315の画像
商品名無線チャイムXプラス 中継機
商品番号QQ-30315
価格7,800円(税込)

電波が届かない場合に追加。電池またはコンセントで利用できます。電源アダプタは付属

数量:

仕様

セット

商品名無線チャイムXプラス タッチボタン & コンセントチャイム
商品番号QQ-30316b
製造元ナカバヤシ株式会社
周波数315MHz 特定小電力電波帯
電波の到達距離屋外見通し150m 屋内見通し75m(水平)
IDコード数256通り

タッチボタン

商品名無線チャイムXプラス タッチボタン
商品番号QQ-30316
送信方法タッチセンサーに触れると送信
電源電池専用(コイン型リチウム電池CR2032 X 2個)
電池寿命約1年(1日10回使用 気温20℃時)
送信表示送信時 赤色LED4秒間点灯
電池切表示送信時 赤色LED点滅
確認音無し
電源スイッチ無し
寸法81(高さ) × 40(幅) × 24(奥行)mm
重量重量:40g (取付プレート込み 電池は含まず)
使用場所屋内専用
利用可能温度-10℃ ~ +45℃
付属品テスト用電池 CR2032 X 2個
取付用両面テープ 1枚
取付用ネジ 2本
取付用リブ 2本
IDコード設定用ミニドライバー
取扱説明書
タッチボタン QQ-30316の仕様

コンセントチャイム

商品名無線チャイムXプラス コンセントチャイム
商品番号QQ-30310
電源AC100V
電池切れ送信機(ボタンやセンサー)電池切れ:電源ランプが緑色点滅
電源スイッチ有り
音量可変範囲45~75dB/1m 音量ボタンで8段階可変
チャイム音64種類
光/音の切替音/光/音と光 に切替可能
寸法61(高さ) X 100(幅) X 33(奥行)mm
重量約81g
使用場所屋内専用
利用可能温度-10℃ ~ +45℃
受信ランプ選択した光の種類が点滅(音の長さに連動)
ライトモードデイライト/ナイトライト/ライトオフに切替可能
付属品IDコード設定用ミニドライバー
取扱説明書
コンセントチャイム QQ-30310の仕様

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
