呼出ボタン&6chチャイム

呼出ボタンを指で押す画像と6色のライプが点灯する6chチャイムの画像

シンプルで使い勝手の良い「呼出ボタン」とランプとチャイム音で場所を区別してお知らせする「6chチャイム」のセットです。飲食店の呼び出しチャイムナースコール複数の呼出ボタンを利用する場合に役立ちます。

呼出ボタンを押すイラストと6色のランプが光る6chチャイム

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。
目次

基本情報

呼出ボタン&6chチャイム(QQ-30313e)は、ボタンを押して呼び出す「呼出ボタン」と、離れた場所で音とランプでお知らせする「6chチャイム」を組み合わせて利用します。

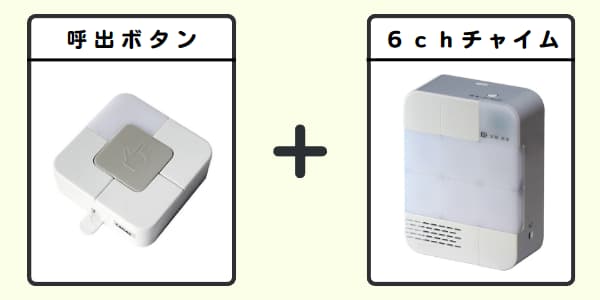

商品内容

無線チャイムXプラス 呼出ボタン +6chチャイムとオプション
基本情報
商品名無線チャイムXプラス 呼出ボタン&6chチャイム
内容呼出ボタン : 1個
6chチャイム : 1台
商品番号QQ-30313e
価格5,500円(税込)
電源
呼出ボタン電池専用(ボタン電池CR2032 X 2個 テスト用付属)
6chチャイム電池(単3電池 X 3本)または
コンセント(別売電源アダプタ使用)
追加とオプション
追加商品呼出ボタン QQ-30313 1,600円
6chチャイム QQ-30309 3,900円
オプション電池アダプタ QQ-30197 1,800円
中継器 QQ-30315 7,500円
呼出ボタン& 6chチャイムの基本情報

在庫有り 当日出荷 返品OK 1年保証

利用方法

動作
呼出ボタンを押す

呼出ボタンを押すと、赤いランプが4秒間点灯し電波を送信します。

呼出ボタンを押して赤く光るイラスト
動作
6chチャイムでお知らせ

チャイム音と6色のランプチャイム音でお知らせします。

複数の呼出ボタンを利用する場合、ランプの色とチャイム音の違いで場所を区別してお知らせします。

ボタン6個が色の違うランプに紐づく画像

呼出ボタンの詳細

商品画像

無線チャイムXプラス 呼出ボタンQQ-30313の画像

呼出ボタンの動作

呼出ボタンを押すと赤く光るので、電波が送信された事を確認できます。

呼出ボタンを押す写真と赤く光る写真
呼出ボタンの仕組み
  • 呼出ボタンを押すと、送信確認の赤色LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • 呼出ボタンで音は鳴りません。
  • 電源スイッチはありません。
  • SwitchBot (スイッチボット) で利用できます。

ネックストラップやヒモを通す

呼出ボタンには、ストラップ穴があります。

呼出ボタンにネックストラップを通した写真
動作確認ランプ
  • 呼出ボタンを取付プレートから外します。
  • 呼出ボタンの上部にあるストラップ穴にネックストラップやヒモを通します。
  • 重さわずか45グラム(電池込)、軽くて持ちやすい呼び出しボタンです。
  • ネックストラップやヒモは付属してません。

電源

呼出ボタンの電源は「電池専用」です。

呼出ボタン QQ-30313の電源 電池専用
呼出ボタンの電源
  • 呼出ボタンの電源は、電池専用です。
  • ボタン電池 CR2032 X 2個を利用します。
  • テスト用電池が付属してます。
  • 電池寿命は約1年半(1日10回送信 20℃時)です。
  • 電池切れ表示機能付きです(送信時赤色LED点滅)。
  • 呼出ボタンをコンセントでは利用できません。
  • 呼出ボタンには、電源アダプタは利用できません。

寸法

呼出ボタン QQ-30313の寸法
呼出ボタンの寸法
  • 寸法:60(高さ) × 60(幅) × 22(奥行)mm
  • 押しボタン部:30(高さ) × 30(幅)mm
  • 重量:46g (取付プレート込み 電池は含まず)

呼出ボタンの設置

壁・トイレ・ベッドサイドに設置

呼出ボタンは2つの手順で、壁面・トイレ・ベッドサイドなどに簡単に取り付けできます。

呼出ボタンを壁面に設置する方法の説明イラスト
壁などに設置の手順
  1. 取付プレートを両面テープ(付属)またはネジ(付属)で固定します。
  2. 取付プレートに、呼出ボタン本体を差し込み固定します。

※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めします。

ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。

呼出ボタンの利用例

呼出ボタンのネックストラップ利用と机や台に置く場合
呼出ボタンの利用例
ネックストラップ
  • 呼出ボタンを取付プレートから取り外します。
  • 呼出ボタンの上部にあるストラップ穴にネックストラップやヒモを通します。
  • 首に下げて、ペンダント式ボタンとして利用できます。
  • 心臓ペースメーカーをご使用の場合は、首からかけて使用しないでください。
  • 首から下げたまま浴槽に入る、シャワーを浴びるなどはしないでください。
机に置く
  • 机、台、棚にそのまま置いて利用できます。
  • 取付プレートを利用して呼出ボタンを固定できます。
  • 取付プレートを外して呼出ボタンを置くだけもOK。
  • 高さ1m以下の場合は電波の到達距離が短くなる場合があります
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

6chチャイムの詳細

商品画像

無線チャイムXプラス 6chチャイムQQ-30309の画像

動作

6chチャイムの側面のスイッチで「呼出方法の切替」「電源オフ」「音量調整」ができます。

6chチャイム QQ-30309のお知らせ方法「音のみ」「光のみ」「音と光」の切替可能 音量調整できます。
基本動作
  • お知らせの方法は以下の3つから選択できます。
    1. チャイム音だけで知らせる
    2. ランプだけで知らせる(無音)
    3. チャイム音とランプの両方で知らせる
  • チャイム音は64種から自由に選曲できます。
  • 切替スイッチで電源オフができます。
  • 動作時間と最大音量は選択した音の種類によって変わります。
  • 6chチャイム側面の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。
  • 音量は最小45dB~最大90dBです。

6chチャイムのランプ

複数のボタンの利用時には、6種類の場所表示ランプで、ボタンの場所を区別できます。

6chチャイム QQ-30309 複数のボタン利用時に6種類のランプの違いで場所を区別
ランプで場所を区別
  • 複数の送信機(ボタンやセンサー)の利用時にランプの色で、どこの場所かを区別できます。
  • ランプでの区別は6ヶ所まです。
  • 各ランプに登録できる送信機の台数に制限はありません。
  • ランプの色は「青」「紫」「白」「赤」「緑」「オレンジ」の6種類(固定)
  • 送信機とは、センサーやボタンのことです。

ラベルを貼って「よりわかりやすく」

各ランプにラベルを貼れます。

6chチャイム QQ-30309のどこからラベルを貼るイラスト
6chチャイムにどこからラベルを貼った画像
どこからラベル
  • 6chチャイムに「どこからラベル(付属)」を貼れます。
  • 自作のラベルや台紙に手書きで記入ができます。

チャイム音の設定

「選曲モード」と「オールチャイム」の切替ができます。

6chチャイム QQ-30309 音の設定「通常モード」「オールチャイム」「オールサイレン」
チャイム音の設定

選曲モード

  • 1~6のランプのチャイム音を個別に変えられます。
  • 複数の送信機を利用する場合、ランプの色と音の違いで場所を区別できます。
  • 各ランプ(1~6)には複数の送信機を登録できます。
  • 同じ色のランプに対して複数の送信機を設定した場合でも、それぞれの送信機には別々のチャイム音を設定できます。
  • 【例】ボタンAはランプの1が点滅しピンポン音が鳴り、ボタンBはランプの1が点滅しメロディー音が鳴る。
  • チャイム音は64種類から選曲できます。
  • 送信機とはセンサーやボタンのことです。

オールチャイム

  • すべての呼出音が「ピンポン音A(約4秒間)」に統一されます。
  • 複数の送信機を利用する場合は、ランプの色の違いで場所を区別できます。

オールサイレン

  • すべての呼出音が「サイレン音C(30秒間)」に統一されます。
  • 複数の送信機を利用する場合は、ランプの色の違いで場所を区別できます。

サイレン音は「けたたましい音」が鳴るので再生の際は音量を下げてください。

ランプの表示モード

「通常モード」と「履歴モード」の切替ができます。

6chチャイム QQ-30309のランプ「通常モード」と「履歴モード」
ランプの設定

通常モード

  • 呼び出しが終わると自動的にランプは消えます。
  • 呼び出す時間の長さは選曲した音により異なります。
  • 別の送信機からの信号を受け取るとチャイム音と表示ランプが切り換わります。
  • 表示ランプは1つだけ点灯します。

履歴モード

  • 6chチャイムの上部にあるクリアボタンを押すまで点灯し続けます。
  • 複数の送信機からの連絡があった場合、該当のランプが全て点灯します。
  • 信号を受信した時はランプが点滅し、お知らせの時間が終わったら点灯に変わります。
  • 別の送信機からの信号を受け取るとチャイム音と表示ランプが切り換わります。
  • 表示ランプは複数点灯します。

送信機とはセンサーやボタンのことです。

電源

6chチャイムの電源は、電池とコンセントの2電源に対応してます。

6chチャイム QQ-30309の電源 電池とコンセントに対応

電池で利用

  • 単3アルカリ電池 X 3本を利用
  • 電池寿命:約6ヶ月(1日10回利用として)
  • 電池は付属してません。
  • 移動して利用に便利
  • 電源のない場所で利用できます。

コンセントで利用

  • 別売の電源アダプタを使用
  • 電源アダプタ(QQ-30197)1,800円
  • 電源アダプタのコード長は1.8m
  • 6chチャイム1台につき電源アダプタ1個必要
  • 電池交換が不要、電池切れの心配なし

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

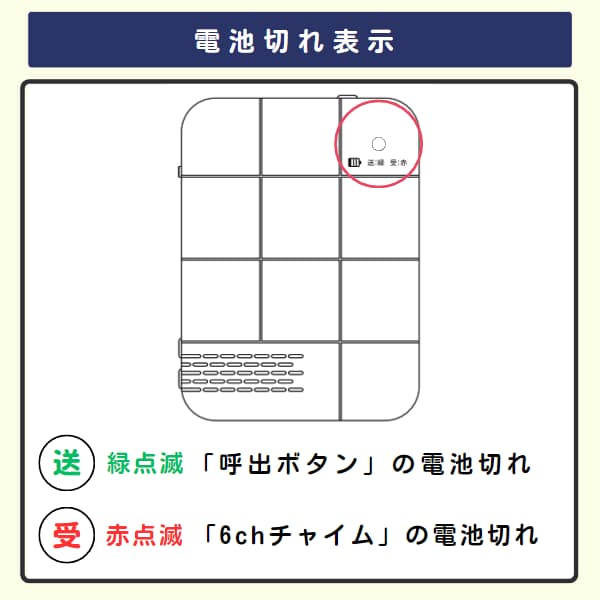

電池切れ表示

送信機(センサーやボタン)の電池切れが表示されます。

6chチャイム QQ-30309の電池切れ表示
電池切れ表示
  • 緑点滅は、送信機(ボタンやセンサー)の電池切れ表示です。
  • 赤ランプ点滅は、6chチャイムの電池切れです。
  • 複数の送信機をご利用の場合は、電池切れが正しく表示されない場合があります。
  • 複数の送信機をご利用の場合は、それそれの送信機の電池切れ表示でご確認ください。

寸法

6chチャイム QQ-30309の寸法
6chチャイムの寸法
  • 寸法:96(高さ) × 71(幅) × 31(奥行)mm
  • 重量:87g (電池を含まない)

設置方法

6chチャイムは屋内専用です。水のかかる場所では利用できません。

6chチャイム QQ-30309の設置方法3種類
6chチャイムの設置方法

机・台に置く

  • 机、台、棚に置いて利用できます。
  • 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

壁面に固定

  • 付属のネジ2本を30mm間隔で壁面などにねじ込みます。
  • ネジの頭にチャンネルチャイムを引っかけて壁掛けします。

持ち歩く

  • 大きさは、96(高さ) × 71(幅) × 31(奥行)mm、アンテナが26mmです。
  • 重量は約87gと単3電池 x 3本分です。

首に掛ける

  • ストラップ穴にネックストラップやヒモを通して首に掛けられます。
  • ※ネックストラップやヒモは付属してません。

組み合わせ・追加について

呼出ボタンと6chチャイムを組み合わせて利用します。ボタンやチャイムの追加台数は何台でもOK、後から追加することもできます。

セットで利用

呼出ボタン1個と6chチャイム1台で利用する場合は、1セット購入することで対応できます。

呼出ボタン1個と6chチャイム1台を組み合わせたイラスト

複数場所から呼び出し

複数場所から呼び出す場合は、呼出ボタンを追加します。追加個数に制限はなく、後からの追加もできます。

呼出ボタン2個と6chチャイム1台を組み合わせたイラスト

各ボタンのチャイムの音色の違いとランプの色を変えることで、どの場所からのお知らせかを区別できます。

利用例

呼出ボタンAを押すと「ピンポン音」が鳴り青色ランプが光り、呼出ボタンBを押すと「エリーゼのために」が鳴り赤色ランプが光り、どちらを押したか区別できます。

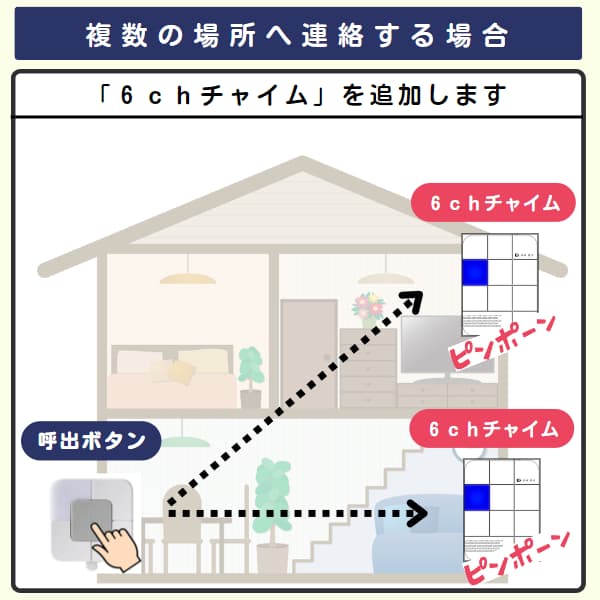

複数場所へ連絡

複数場所へ連絡する場合は6chチャイムを追加します。追加個数に制限はなく、後からの追加もできます。

呼出ボタン1個と6chチャイム2台を組み合わせたイラスト

組み合わせ自由

呼出ボタン、6chチャイムのどちらとも何台でも追加できます。すべての呼出ボタンを押すと、すべての6chチャイムでお知らせします。

ボタンとチャイムを同じグループで追加するイラスト

グループ分けで利用

グループ分けの設定をすると、他の信号と混ざらないようにできます。最大で256通りのグループ分けが可能です。

ボタンとチャイムを違うグループで追加するイラスト
グループ分け利用例

1階の呼出ボタンを押すと1階のチャイムだけでお知らします。2階のチャイムではお知らせしません。

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。

チャイム音を聞く

このページの商品は、64種類のチャイム音から自由に選べます。

無線チャイムXプラス チャイム音一覧 64種のチャイム音

+をクリックすると、メニューが開きます。

チャイム音(No.01~No.16)を聞く

1. ピンポンA

2. ピンポンG

3. キンコンカンコン

4. 緊急音

5. 電車のドアが閉まる音A

6. エリーゼのために

7. 木星(ジュピター)

8. さくら

9. 呼んでいます【女性】

10. 来客です【女性】

11. いらっしゃいませ【女性】

12. センサーが反応しました【女性】

13. 侵入者です【女性】

14. 犬の鳴き声

15. アラーム音A

16. サイレン音C

チャイム音(No.17~No.32)を聞く

17. ピンポンB

18. ピンポンC

19. ピンポンD

20. ピンポンE

21. ピンポンF

22. ピンポンパンポンA

23. 琴の音

24. 鐘の音

25. ピンポンパンポンB

26. 電車のドアが閉まる音B

27. 和音A

28. 和音B

29. 中国音

30. 花のワルツ

31. 葦笛の踊り

32. 金平糖の精の踊り

チャイム音(No.33~No.48)を聞く

33. 少序曲(くるみ割り人形)

34. ワルツ(コッペリア)

35. ボレロ

36. 子犬のワルツ

37. ジ・エンターテイナー

38. 愛の夢 第3番

39. キトリ

40. きらきら星

41. ふるさと

42. きよしこの夜

43. もろびとこぞりて

44. ハッピーバースデイ

45. 呼んでいます【男性】

46. ちょっと来てください【女性】

47. すぐ来てください【女性】

48. 来客です【男性】

チャイム音(No.49~No.64)を聞く

49. 玄関で呼んでいます【女性】

50. お風呂で呼んでいます【女性】

51. トイレで呼んでいます【女性】

52. リビングで呼んでいます【女性】

53. ドアが開きました【女性】

54. 子犬の鳴き声

55. 猫の鳴き声

56. 子猫の鳴き声

57. 鳥のさえずり

58. ウミネコ

59. スズムシ

60. ひぐらし

61. アラーム音B

62. アラーム音C

63. サイレン音A

64. サイレン音B

無線について

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。

電波の距離

無線距離の目安、水平180メートルと垂直
電波の距離の目安

水平方向

  • 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
  • 途中にドア・窓・パーティション・壁などがあっても大丈夫ですが、電波の距離が短くなる場合があります。
  • 鉄製の防火扉や金属製のモノには影響を受けます。

垂直方向

  • 木造の建物内の電波距離は、1階から3階が目安です。
  • 鉄筋の建物内の電波距離は、1階から2階または3階です。
  • 水平方向に離れるほど届きにくくなります。
到達距離同じ階1→2階1→3階
木造90m80m70m
鉄筋 ALC(住居)80m70m50m
鉄筋(ビル)70m60m30m
電波距離の目安

()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

電波の延長

電波が直接届かない場合は、別売の中継機(QQ-30315)を追加して無線を延長できます。

中継機を追加して電波を延長することができます。

中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。中継機は4台まで利用可能です。

中継機について

基本情報

Xプラス中継機のサイズと詳細
中継機について
  • 中継機は2電源対応(電池 & コンセント)です。電源アダプタは付属してます。
  • 中継機は雨のかかる屋外に設置が可能です
  • 鉄製の防火扉や金属製のモノには影響を受けます。
  • グループ分けした場合は、各グループごとに中継機が必要となります。
  • 中継機(商品番号:QQ-30315)7,500円(税込)
  • 中継機はこのページから購入できます。【オプションの購入】

中継機の利用例

中継機の利用イメージ 3階建てビルの場合、2階に中継機を追加
中継機の利用例

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認証商品

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。

QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。

※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。

総務省ホームページ

電波が届かない時は返品OK

電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。

返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。

返品の条件
  • パッケージの破損や汚れがない
  • 使用した痕跡が無い
  • 部品を含めすべて揃ってること
  • 再販売が可能な状態であること
  • 往復の送料はお客様負担
  • 複数購入の場合、開封品は1つのみ

商品の購入

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷(月曜~土曜)いたします。

\ 問い合わせや相談もOK /

セット商品の購入

無線チャイムXプラス 呼出ボタン&6chチャイム QQ-30313eの商品写真
商品名

無線チャイムXプラス
呼出ボタン&6chチャイム

商品番号

QQ-30313e

価格

5,500円(税込)

6chチャイムを電池で利用

6chチャイムを電池で利用する場合の組み合わせです。呼出ボタンは電池専用です。

\ 6chチャイムを電池で利用

商品代金:5,500円(税込)

6chチャイムをコンセントで利用

6chチャイムをコンセント(AC100V)で利用する場合は、電源アダプタ(1,800円)を追加します。

電源アダプタを追加

\ 6chチャイムをコンセントで利用/

商品代金:7,300円(税込)

単品販売

無線チャイムXプラス 呼出ボタンQQ-30313の画像
商品名無線チャイムXプラス
呼出ボタン
商品番号QQ-30313
価格1,600円(税込)
数量:
無線チャイムXプラス 6chチャイムQQ-30309の画像
商品名無線チャイムXプラス
6chチャイム
商品番号QQ-30309
価格3,900円(税込)
数量:

オプションの購入

必要な方だけご購入ください。電池利用や電波が届く場合は不要です。

電源アダプタ QQ-30197の画像
商品名電源アダプタ
商品番号QQ-30197
価格1,800円(税込)

6chチャイムをコンセント(AC100V)で利用する場合に必要です。

数量:
無線チャイムXプラス 中継機 QQ-30315の画像
商品名無線チャイムXプラス 中継機
商品番号QQ-30315
価格7,500円(税込)

電波が届かない場合に追加。電池またはコンセントで利用できます。電源アダプタは付属

数量:

仕様

セット

商品名無線チャイムXプラス 呼出ボタン&6chチャイム
商品番号QQ-30313e
製造元リーベックス株式会社
周波数315MHz 特定小電力電波帯
電波の到達距離屋外見通し180m 屋内見通し90m(水平)
IDコード数256通り

呼出ボタン

商品名無線チャイムXプラス 呼出ボタン
商品番号QQ-30313
送信方法押しボタンを押して送信
電源電池専用(コイン型リチウム電池CR2032 X 2個)
電池寿命約1年半(1日10回使用 気温20℃時)
送信表示送信時 赤色LED4秒間点灯
電池切表示送信時 赤色LED点滅
確認音無し
電源スイッチ無し
寸法60(高さ) × 70(幅) × 22(奥行)mm
重量重量:46g (取付プレート込み 電池は含まず)
使用場所屋内 / 屋外 (防塵形・耐水形 IP56相当)
利用可能温度-10℃ ~ +45℃
付属品テスト用電池 CR2032 X 2個
取付用両面テープ 1枚
取付用ネジ 2本
取付用リブ 2本
IDコード設定用ミニドライバー
取扱説明書
呼出ボタン QQ-30313の仕様

6chチャイム

商品名無線チャイムXプラス 6chチャイム
商品番号QQ-30309
電源電池(単3アルカリ電池3本)または
AC100V(別売電源アダプタ使用)
電池寿命約6ヶ月 (1日10回使用 気温20℃時)
電池切れ表示6chチャイム電池切れ:赤色点滅
送信機(ボタンやセンサー)電池切れ:緑色点滅
電源スイッチ有り
音量可変範囲45~90dB/1m 音量ボタンで8段階可変
チャイム音64種類
選曲選曲モード/オールチャイム/オールサイレン に切替可能
光/音の切替音/光/音と光 に切替可能
寸法96(高さ) × 71(幅) × 31(奥行)mm
重量約87g (電池を含まない)
使用場所屋内専用
利用可能温度-10℃ ~ +45℃
受信ランプ受信時にランプが点滅(音の長さに連動)
ランプ点灯通常モード/履歴モード 切替可能
付属品どこからラベル 1枚
取付用ネジ 1本
取付用リブ 1本
IDコード設定用ミニドライバー
取扱説明書
6chチャイム QQ-30309の仕様
