無線チャイムXプラス
呼出ボタン・携帯チャイム

QQベル 商品番号:QQ-30313d

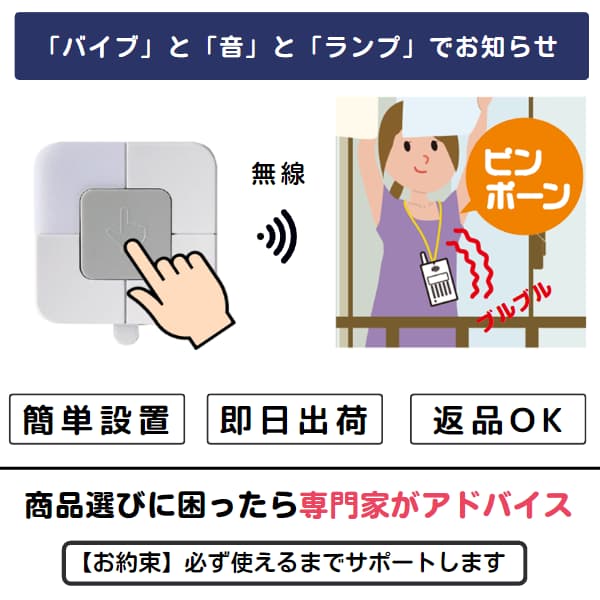

呼出ボタンを押すと携帯できるチャイムでお知らせ バイブレーション・場所表示ランプ付

無線チャイムXプラス 呼出ボタン・携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス 呼出ボタン・携帯チャイムセット
  • 商品番号 : QQ-30313d
    (QQ-30313とQQ-30306の組み合わせ)
  • 価格 : 6,300円(税込)
  • チャイムを持ち運びしたい場合に便利、バイブレーション呼出対応、無音OK 場所表示ランプ付
  • 無線150m(屋外) 無線75m(屋内)無線延長可音と光で呼出バイブで呼出番号ランプ付♪64種 在庫有り当日出荷返品OK

00 : 目次

呼出ボタンの詳細

呼出ボタンの大きさ

無線チャイムXプラス 呼出ボタンの寸法

屋外・電源のない場所OK

呼出ボタンの電源はボタン電池CR2032が2個

  • 呼出ボタンの電源はボタン電池CR2032が2個 テスト用電池2個が付属してます。
  • 電池寿命は1年半(1日10回送信 20℃時)
  • 電池切れ表示は送信時赤ランプ点滅(通常は赤ランプ点灯)
  • 受信機で、呼出ボタンの電池切れを表示します。

呼出ボタンの特徴

呼出ボタンの特徴

  • 呼出ボタンを押すと、送信確認の赤LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • 呼出ボタンを押しても、ボタンからは音は鳴りません。
  • 防水性能は防塵形、耐水形(IP56相当)で、雨や水のかかる場所で利用できます。
  • テーブルや台の上に置く。壁面に固定、ストラップを利用して首から下げることができます。

携帯チャイムの詳細

携帯チャイムの大きさ

無線チャイムXプラス 携帯チャイムの寸法

持ち運びできるチャイム

携帯できる受信チャイム 重さ・わずか60g

  • 携帯チャイムの大きさは、12cm(高) x 5.7cm(幅) x 2.7cm(奥)
  • 重さ・わずか60g(電池含まず)の小型・軽量のチャイムです。
  • ストラップ穴にヒモやストラップを通せば、首から掛けることができます。
  • ※ストラップやヒモは付属してません。
  • 電池専用(単3電池X3本)で、電池寿命は約3ヶ月(1日10回受信 通常モード 20℃)

お知らせ方法3種類

携帯チャイムの動作

  • 携帯チャイムのお知らせ方法は「振動のみ(無音)」「音のみ」「振動と音」 の3種類です。
  • 振動(バイブレーション)や音の切換、電源オフはスイッチで簡単に変更できます。
  • 音量調整ができます。
  • 音量可変範囲は45~90dB/1m 最大音量は選択した音の種類によって変わります。
  • 受信すると場所表示ランプが点灯します。
  • ランプをオフにすることはできません。

場所を区別してお知らせ

携帯チャイムでボタンの場所を区別する方法

  • 複数のボタン利用時に、どこのボタンを押したかを区別してお知らせできます。
  • 【 音で区別 】 ボタン毎にチャイム音を変えて区別、64通りのチャイム音から選曲
  • 【 場所表示ランプでで区別 】5チャンネルに振り分けて区別できます。
  • 各チャンネルの登録台数に制限はありません。
  • ランプの上にラベルが貼れるので、場所がわかりやすい。
  • どこからラベル(付属)、自分で作成したラベル。手書きのラベルを貼ることができます。

64種類のチャイム音

チャイム音を視聴する
(別ページに移動します)

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

  • 携帯チャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
  • 選んだ音により、光と鳴る時間の長さが変わります。

携帯チャイムの設定

携帯チャイムのチャイム音と表示モードの設定

チャイム音の設定

チャイム音の設定は携帯チャイムの切換スイッチで簡単にできます。選曲は各ボタンの選曲ボタンで行います。

オールチャイムモード

すべての音がピンポン音(ピンポンA 4秒)になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

選曲モード

ボタン毎に選曲したチャイム音がなります。

複数ボタン利用時は「場所表示ランプ」と「チャイム音の違い」で場所を区別できます。

表示モードの設定

表示モードの設定は携帯チャイムの上部のクリアボタンの長押しで簡単に変更できます。

通常モード
場所表示ランプは自動的に消えます。表示時間は選択したチャイム音によって異なります。
履歴モード
携帯チャイム上部にあるクリアボタンを押すまで場所表示ランプは消えません。

連続受信時の注意点

複数ボタン利用時で、ボタンからの信号を受けると約4秒間は別のボタンの信号を受信しません。

通常モード
別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは1つだけ点灯
履歴モード
別のボタンからの信号を受け取るとチャイム音が切り換わります。
場所表示ランプは複数点灯

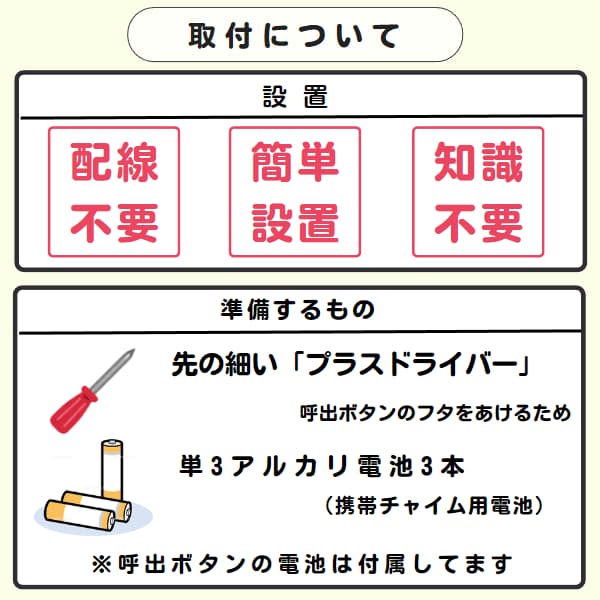

設置方法

呼出ボタンの設置

Xプラス 呼出ボタンの設置方法

  • 【 両面テープで固定 】
    取付プレートを付属の両面テープで貼り付けます。
    呼出ボタンを取付プレートに固定します。
    ※ザラザラ、凹凸のある面には取り付けできません。
  • 【 ネジで固定 】
    取付プレートを付属のネジで壁面、天井、柱などに引っ掛けます
    呼出ボタンを取付プレートに固定します。
    ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止め。
  • 【首に掛ける】
    ストラップ穴にヒモやストラップを通して首に掛けれます。
    ※ヒモやストラップは付属してません。
  • 【 机に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。

携帯チャイムの取付

携帯チャイムは持ち歩いて利用できます。台やテーブルの上に置いて利用もOK

  • 電池式ですので置く場所を変えたり持ち歩くことができます。
  • ネックストラップやヒモを使用して、首から下げることができます。
  • 首から下げたまま浴槽に入る、シャワーを浴びることはできません。
  • ポケットに入れた場合は、電波の距離が短くなる場合があります。
  • 机、台、棚などに置いて利用できます。スチール製の場合は電波到達距離が短くなる場合があります。
  • 高さ1m以下の場合は電波到達距離が短くなる場合があります。

使用方法

  • 呼出ボタンを押すと、携帯チャイムへ電波を送信します。
  • 呼出ボタンを押すと、送信ランプが赤く4秒間点灯します。
  • ボタンを押しても呼出ボタン本体では音は鳴りません。
  • 呼出ボタンを押した時に赤色LEDが点滅する時は電池切れお知らせです。
  1. 呼出ボタンを押すと赤ランプが光り電波を送信します

  2. 無線で離れた場所へお知らせ 電波到達距離 屋外約150メートル 屋内約75メートル

  3. 携帯チャイムはバイブレーションとチャイム音と光でお知らせ
  • 携帯チャイムでバイブレーションと音と光でお知らせします。
  • チャイムの音は64種類から選べます。音量調整ができます。
  • 場所表示ランプで5ヶ所まで区別出来ます。
  • 「音と光だけ」「バイブレーションと光だけ」「音と光とバイブレーション」の設定ができます。
  • 携帯チャイムの電源をオフにするスイッチがあります。

増設について

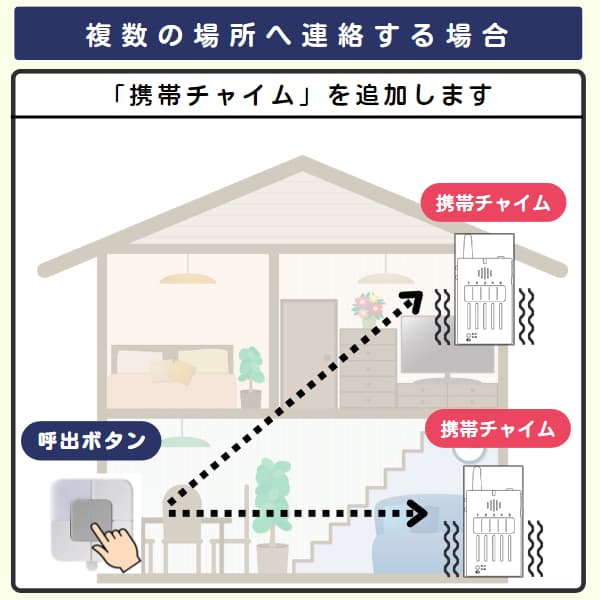

呼出ボタン、携帯チャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス 呼出ボタン、携帯チャイム 何台でも追加できます。

  • どの呼出ボタンを押しても、全ての携帯チャイムでお知らせします。
  • 呼出ボタン毎にチャイム音を変えて、送信元を区別できます。

違うグループとして利用

呼出ボタンと携帯チャイムのグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • 呼出ボタンを押すと、同じグループの携帯チャイムでのみお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線150メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

鉄筋の建物は、上下階では1階→3階で届かない場合があります。

屋外150m
屋内75m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (75m) ◎ (65m) ○△ (45m)
鉄筋 ALC (住居) ◎ (65m) ○ (55m) △☓ (35m)
鉄筋 (ビル・学校) ○ (55m) ○ (45m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット

無線チャイムXプラス 呼出ボタン、携帯チャイムセット

  • 商品名 :
    無線チャイムXプラス
    呼出ボタン・携帯チャイムセット
  • 価格 : 6,300円(税込)
  • 商品番号 : QQ-30313d
    (QQ-30313 + QQ-30306)
  • 内容 :
    呼出ボタン1台 携帯チャイム1台

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 呼出ボタンの画像

呼出ボタン

  • 価格 : 1,600円(税込)
  • 商品番号 : QQ-30313
数量 :

無線チャイムXプラス 携帯チャイムの画像

携帯チャイム

  • 価格 : 4,700円(税込)
  • 商品番号 : QQ-30306
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。追加台数は最大4台です。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

チャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
呼出ボタン・携帯チャイムセット
商品コード QQ-30313d
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平150m 屋内見通し75m

呼出ボタンの仕様

無線チャイムXプラス 呼出ボタンの寸法

商品名 無線チャイムXプラス 呼出ボタン
商品番号 QQ-30313
製造元 リーベックス株式会社
電源 ボタン電池CR2032 x 2個
電池寿命 約1年半 (1日10回使用 気温20℃時)
電源スイッチ 無し
寸法 60(高さ)×70(幅)×22(奥行)mm(取付プレートを含む)
重量 46g (電池を含まない)
使用場所 屋内 屋外 (防塵形 耐水形 IP56相当)
利用可能温度 -10℃ ~ +45℃
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • コイン型リチウム電池(CR2032)2個
  • IDコード設定用ミニドライバー
  • 取扱説明書

携帯チャイムの仕様

無線チャイムX50 携帯チャイムの寸法

商品名 無線チャイムXプラス 携帯チャイム
商品番号 QQ-30306
製造元 リーベックス株式会社
電源 単3形アルカリ乾電池3本
電源スイッチ 有り

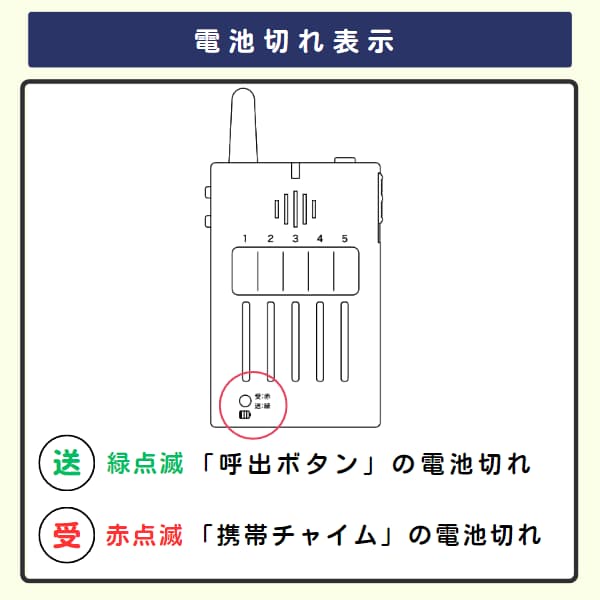

電池切れ表示 受信機 : 電池切れランプが赤点滅
送信機 : 電池切れランプが緑点滅
音量可変範囲 40~90dB/1m
チャイム音 64種類
IDコード数 256通り
受信ランプ 受信時に赤ランプが赤点滅
5ヶ所に区別可能
受信表示 バイブレーションのみ/音のみ/バイブレーションと音
音量調節 音量ボタン▲▼8段階
寸法 110(高さ)×58(幅)×27(奥行)mm
重量 約60g
使用場所 屋内専用
使用温度範囲 -10℃~+45℃
受信可能距離 屋外見通し150m 室内75m
アンテナ 外部アンテナ(短縮ラバーアンテナ)
付属品
  • どこからラベル 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
