無線チャイムXプラス
防水ボタン・6チャンネルチャイム

QQベル商品番号：QQ-30303e

ボタンを押すと場所表示ランプとチャイム音の違いで場所を区別してお知らせ

無線チャイムXプラス防水ボタン・6チャンネルチャイムセット

商品名 :
無線チャイムXプラス防水ボタン・6チャンネルチャイムセット
商品番号 : QQ-30303e
(QQ-30303とQQ-30309の組み合わせ)
価格 : 5,800円（税込）
6種類の場所表示ランプと64種類のチャイム音で場所を区別してお知らせ、複数のボタン利用に便利
無線180m(屋外) 無線90m(屋内)無線延長可音と光で呼出場所区別ランプ付♪64種在庫有り当日出荷返品OK

00 : 目次

項目名をクリックすると、このページ内での移動ができます。

防水ボタンの詳細
6チャンネルチャイムの詳細
設置方法
使用方法
増設について
無線について
お買い物ガイド
購入手続きはこちら
チャイム音一覧
商品情報

防水ボタンの詳細

防水ボタンの大きさ

無線チャイムXプラス防水ボタンの寸法

高い防水性、ホコリに強い

防水規格 IP67 耐塵形　防浸形

JIS保護等級7(IP67)とは「粉塵が内部に侵入しない。」「規定の圧力、時間で水中に浸漬しても有害な影響を受けない」等級です。

お風呂や水のかかる場所で

お風呂場で老人が緊急でボタンを押すイラスト

お風呂場や水のかかる場所でで安心してご利用できます。

屋外の門扉で

門扉に設置した防水ボタンを配達員が押す

台風やゲリラ豪雨の雨でも大丈夫な防水性です。ホコリの多い場所でも利用可能です。

据え置き・首掛けに対応

壁面に固定

ベッドサイドの0防水ボタンを老人が押す

壁面に固定、卓上に据え置きで利用できます。取付プレート、両面テープ、ネジが付属してます。

首に下げて利用

防水ボタンを首からかけてるイラスト

無線チャイムXプラス防水ボタン本体にある穴にヒモやストラップを通して、首からかける事ができます。ヒモやストラップは付属してません。

防水ボタンはストラップや紐を通して首に下げて使用することができます。
※ストラップや紐は付属していません。
重さは約38g（電池は含みません）　
ボタン電池(CR2032x2個利用)なので、総重量も軽い

大きく、凹凸があり押しやすい

大きくて凹凸のはっきりした押しやすい防水ボタン

大型ボタンで凹凸があり押しやすいボタン。
手のひらや腕、足で押すことができます。

明るい送信確認ランプ

防水ボタンの送信確認ランプ

防水ボタンを押すと、送信確認の赤ランプが4秒間点灯します。
防水ボタンを押しても、ボタン本体からは音は鳴りません。

防水ボタンの電源

防水ボタンの電源はボタン電池CR2032が2個　テスト用電池2個が付属してます。
電池寿命は1年半（1日10回送信　20℃時）
電池切れ表示は送信時赤ランプ点滅（通常は赤ランプ点灯）
受信機で、防水ボタンの電池切れを表示します。

6チャンネルチャイムの詳細

6チャンネルチャイムの大きさ

無線チャイムXプラス >6チャンネルチャイムの寸法

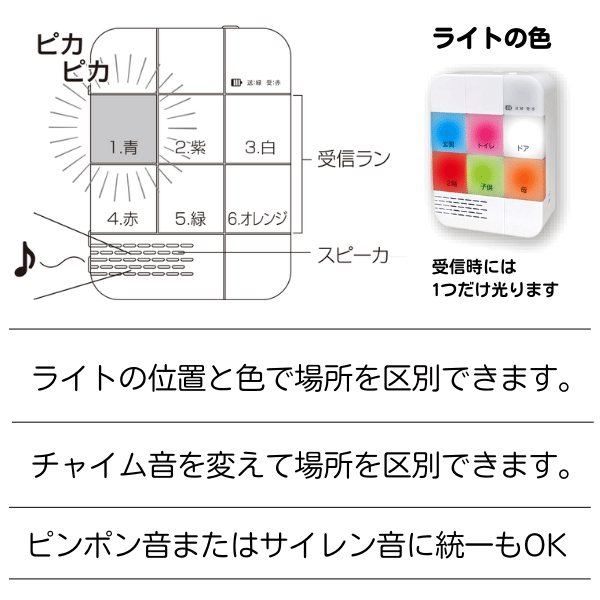

場所を区別してお知らせ

複数のボタン利用時に、ボタンの場所を区別してお知らせできます。
【音で区別】ボタン毎にチャイム音を変えて区別、64通りのチャイム音から選曲
【場所表示ランプでで区別】6チャンネルに振り分けて区別できます。
各チャンネルの登録台数に制限はありません。
ランプの上にラベルが貼れるので、場所がわかりやすく表示できます。
どこからラベル（付属）、自分で作成したラベル。手書きのラベルを貼ることができます。
各ランプに64種類のチャイム音から選曲ができます。
※受信時に光るのは1ヶ所です。

2電源対応

無線チャイムXプラス 6チャンネルチャイムは室内専用　2電源対応

無線チャイムXプラス 6チャンネルチャイムを前から見たイラスト

6チャンネルチャイムは電池、AC100Vの2電源対応です。
電池利用：単3アルカリ電池3本利用で、電池寿命は約6ヶ月（1日10回送信 20℃時）
AC100V利用：別売の専用電源アダプタ（コード長1.8m）を使用します。

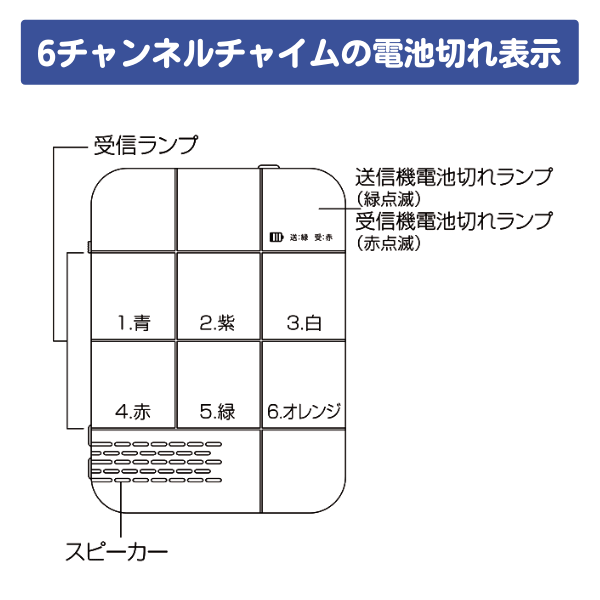

6チャンネルチャイムに、送信機と6チャンネルチャイムの電池切れ表示ランプを搭載してます。

お知らせ方法3種類

無線チャイムXプラス 6チャンネルチャイムのお知らせ方法3種類

呼出方法は「音のみ」「光のみ」「音と光」の切換ができます。
チャイム音は64種から自由に選曲できます。
切り替えスイッチで電源オフができます。
動作時間と最大音量は選択した音の種類によって変わります。
6チャンネルチャイム上部の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。

64種類のチャイム音

チャイム音を視聴する
（別ページに移動します）

Xプラスシリーズ　音の種類　64種類

6チャンネルチャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
選んだ音により、光と鳴る時間の長さが変わります。

6チャンネルチャイムの設定

6チャンネルチャイムのチャイム音と表示モードの設定

チャイム音の設定

チャイム音の設定は6チャンネルチャイムの切換スイッチで簡単にできます。選曲は各ボタンの選曲ボタンで行います。

オールチャイムモード

すべての音がピンポン音（ピンポンA　4秒）になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

選曲モード

ボタン毎に選曲したチャイム音がなります。

複数ボタン利用時は「場所表示ランプ」と「チャイム音の違い」で場所を区別できます。

オールサイレンモード

すべての音がサイレン音（ピンポンC　30秒）になります。

複数ボタン利用時は「場所表示ランプ」で場所を区別できます。

※サイレン音を途中で停止するには電源オフ、または光のみに切り替えします（非推奨）

表示モードの設定

表示モードの設定は6チャンネルチャイムの上部のクリアボタンの長押しで簡単に変更できます。

通常モード: 場所表示ランプは自動的に消えます。表示時間は選択したチャイム音によって異なります。
履歴モード: 6チャンネルチャイム上部にあるクリアボタンを押すまで場所表示ランプは消えません。

連続受信時の注意点

複数ボタン利用時で、1番目のボタンからの信号を受けると約4秒間は別のボタンの信号を受信しません。

通常モード: 別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
場所表示ランプは1つだけ点灯
選曲モード: 別のボタンからの信号を受け取るとチャイム音が切り換わります。
場所表示ランプは複数点灯

設置方法

防水ボタンの設置

【両面テープで固定】
取付プレートを付属の両面テープで貼り付けます。
防水ボタンを取付プレートに固定します。
※ザラザラ、凹凸のある面には取り付けできません。
【ネジで固定】
取付プレートを付属のネジで壁面、天井、柱などに引っ掛けます
防水ボタンを取付プレートに固定します。
※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止め。
【首に掛ける】
ストラップ穴にヒモやストラップを通して首に掛けれます。
※ヒモやストラップは付属してません。
【机に置く】
机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
金属面や金属製品の近くに取り付けると電波到達距離が短くなります。

6チャンネルチャイムの設置

無線チャイムXプラス　6チャンネルチャイムの設置方法

【机・台に置く】
机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
【壁面に固定】
付属のネジを壁面などにねじ込み、ネジの頭に6チャンネルチャイムを引っかけて壁掛けします。
【持ち歩く】
手に持って移動することができます。（71X96X31mm　87ｇ+単３電池3本）
【首に掛ける】
ストラップ穴にヒモやストラップを通して首に掛けれます。
※ヒモやストラップは付属してません。
6チャンネルチャイムは室内専用です。水がかかる場所では利用できません。

使用方法

防水ボタンを押すと、6チャンネルチャイムへ電波を送信します。
防水ボタンを押すと、送信ランプが赤く4秒間点灯します。
ボタンを押しても防水ボタン本体では音は鳴りません。
防水ボタンを押した時に赤色LEDが点滅する時は電池切れお知らせです。

無線で離れた場所へお知らせ　電波到達距離　屋外約180メートル　屋内約90メートル

6チャンネルチャイムで音と光でお知らせします。
チャイムの音は64種類から選べます。ボタンごとにチャイム音を変えて場所を区別出来ます。
場所表示ランプで、6ヶ所まで場所を区別できます。各チャンネルの登録台数は無制限
「音だけ」「光だけ」「音と光」の設定ができます。
6チャンネルチャイムの電源をオフにするスイッチがあります。

増設について

防水ボタン、6チャンネルチャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス防水ボタン、6チャンネルチャイム何台でも追加できます。

どの防水ボタンを押しても、全ての6チャンネルチャイムでお知らせします。
防水ボタン毎にチャイム音を変えて、送信元を区別できます。

違うグループとして利用

防水ボタンと6チャンネルチャイムのグループ分け機能

グループ分けの機能を使う事により、混信しない設定ができます。
防水ボタンを押すと、同じグループの6チャンネルチャイムだけでお知らせします。
グループ分けは最大256通り、何度でも自由に設定・変更ができます。
グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m

間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安	同じ階	1階→2階	1階→3階
木造	◎ (90m)	◎ (80m)	○ (70m)
鉄筋　ALC (住居)	◎ (80m)	○ (70m)	△ (50m)
鉄筋（ビル・学校)	○ (70m)	○ (60m)	△☓(30m)

（）内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク（技適マーク）がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は？

電波保障

無料相談

返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

QQベル　お買い物ガイド

QQベル　お買い物ガイド1

QQベル　お買い物ガイド2

　FAX専用注文用紙（PDF形式）は、ここをクリックでダウンロードできます。

購入手続き

基本セットパターン1

6チャンネルチャイムを電池で利用する場合の組み合わせ

無線チャイムXプラス　防水ボタン、6チャンネルチャイムセット

商品名 :
無線チャイムXプラス
防水ボタン・6チャンネルチャイムセット
価格 : 5,800円（税込）
商品番号 : QQ-30303e
(QQ-30303 + QQ-30309)
内容 :
防水ボタン1台 6チャンネルチャイム1台

買い物かごに入れる

基本セットパターン2

6チャンネルチャイムをAC100Vで利用する組み合わせ

無線チャイムXプラス　防水ボタン・6チャンネルチャイムセットに電源アダプタ1個を追加

商品名 :
無線チャイムXプラス
防水ボタン・6チャンネルチャイムセット
価格 : 7,550円（税込）
商品番号 : QQ-30303e-ac
(QQ-30303 + QQ-30309 + QQ-30197)
内容 :
防水ボタン1台 6チャンネルチャイム1台電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス　防水ボタンの画像

防水ボタン

価格 : 2,000円（税込）
商品番号 : QQ-30303

無線チャイムXプラス　6チャンネルチャイムの画像

6チャンネルチャイム

価格 : 3,800円（税込）
商品番号 : QQ-30309

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50　電源アダプタの画像

電源アダプタ

価格 : 1,750円（税込）
商品番号 : QQ-30197

6チャイムチャイムを100Vで利用する場合に必要となります。

無線チャイムXプラス　中継機の画像

中継機

価格 : 7,500円（税込）
商品番号 : QQ-30315

電波が直接届かない場合に中継機を追加することで延長できます。追加台数は最大4台です。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210
