タッチボタン&LEDライト

「ここに触れるだけ」という矢印が示すタッチボタンと白く点灯するLEDライトの画像と8色のライトカラー

触れるだけで連絡できる「タッチボタン」とライトが光ってお知らせする「LEDライト」のセットです。LEDライトは8色のカラー内蔵、音は鳴りません。音を出したくない場合や、耳の不自由な人に便利です。

ボタンに触れるイラストとLEDライトが光り気づくおばあさん

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。
目次

基本情報

タッチボタン&LEDライト(QQ-30316f)は、触れるだけで連絡できる「タッチボタン」と、ライトが光ってお知らせ(無音)する「LEDライト」を組み合せて利用します。

商品内容

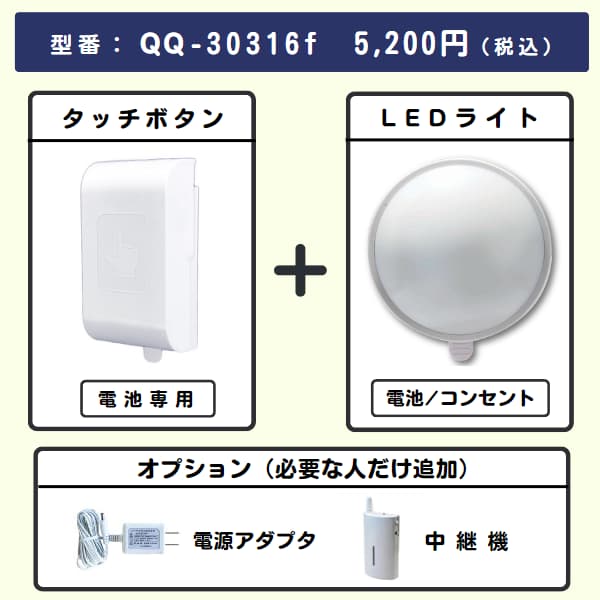

無線チャイムXプラス タッチボタン +LEDライトとオプション
基本情報
商品名無線チャイムXプラス タッチボタン&LEDライト
内容タッチボタン : 1個
LEDライト : 1台
商品番号QQ-30316f
価格5,200円(税込)
電源
タッチボタン電池専用(ボタン電池CR2032 X 2個 テスト用付属)
LEDライト電池(単3電池 X 3本)または
コンセント(別売電源アダプタ使用)
追加とオプション
追加商品タッチボタン QQ-30316 2,200円
LEDライト QQ-30317 3,000円
オプション電池アダプタ QQ-30197 1,800円
中継器 QQ-30315 7,500円
タッチボタン& LEDライトの基本情報

在庫有り 当日出荷 返品OK 1年保証

利用方法

動作
タッチボタンに触れる

タッチボタンに触れると、赤いランプが4秒間点灯し電波を送信します。

タッチボタンに触れて赤く光るイラスト
動作
LEDライトでお知らせ

タッチボタンを押すと、LEDライトが光りお知らせします。LEDライトで音は鳴りません。基本カラーは8色、光のパターン64種から選べます。

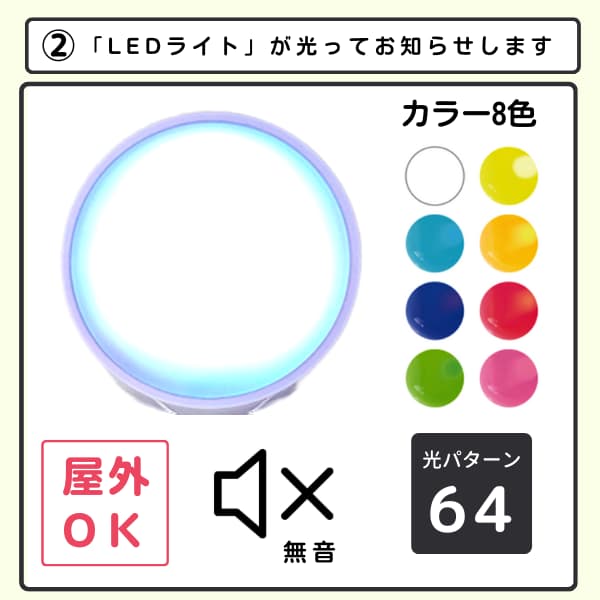

LEライトが光る画像と8色のイラスト

タッチボタンの詳細

商品画像

無線チャイムXプラス タッチボタンQQ-30316の画像

タッチボタンの仕組み

タッチボタンに触れるだけで、無線で連絡します。

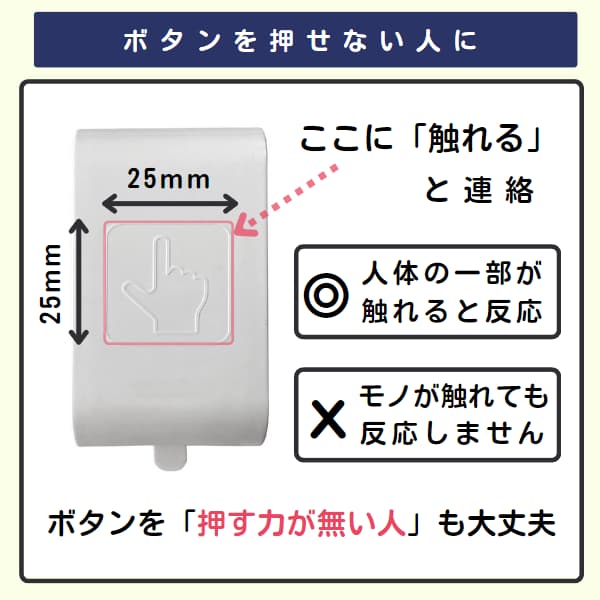

タッチボタンの仕組みを説明 ボタンを押す力のない人も大丈夫
タッチボタンの仕組み
  • タッチボタンのセンサー部分(25mm X 25mm)に触れるだけで反応します。
  • ボタンを押す力のない人も問題なく利用できます。
  • 指、腕、ひじ、足など人体の一部が触れると反応します。
  • 服を着てても腕やひじが触れると反応します。

タッチボタンの動作

タッチボタンに触れると、赤い光で電波が送信された事を確認できます。

タッチボタンに触れる写真と赤く光る写真
動作確認ランプ
  • タッチボタンに触れると、送信確認の赤色LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • タッチボタンで音は鳴りません。
  • 電源スイッチはありません。

電源

タッチボタンの電源は「電池専用」です。

タッチボタンの電源 電池専用
タッチボタンの電源
  • タッチボタンの電源は、電池専用です。
  • ボタン電池 CR2032 X 2個を利用します。
  • テスト用電池が付属してます。
  • 電池寿命は約1年(1日10回送信 20℃時)です。
  • 電池切れ表示機能付きです(送信時赤色LED点滅)。
  • タッチボタンをコンセントでは利用できません。
  • タッチボタンには、電源アダプタは利用できません。

寸法

タッチボタンの寸法
タッチボタンの寸法
  • 寸法:70(高さ) × 40(幅) × 24(奥行)mm
  • タッチボタン部:25(高さ) × 25(幅)mm
  • 重量:40g (取付プレート込み 電池は含まず)

タッチボタンの設置

壁・トイレ・ベッドサイドに設置

タッチボタンは2つの手順で、壁面・トイレ・ベッドサイドなどに簡単に取り付けできます。

タッチボタンを壁面に設置する方法の説明イラスト
壁などに設置の手順
  1. 取付プレートを両面テープ(付属)またはネジ(付属)で固定します。
  2. 取付プレートに、タッチボタン本体を差し込み固定します。

※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めします。

ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。

机や台に置いて利用

タッチボタンをテーブルの上に置くイラスト
机や台に置く
  • 机、台、棚にそのまま置いて利用できます。
  • 取付プレートを利用してタッチボタンを固定することができます。
  • 取付プレートを外してタッチボタンを置くだけもOK。
  • 高さ1m以下の場合は電波の到達距離が短くなる場合があります
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

LEDライトの詳細

商品画像

無線チャイムXプラス LEDライトQQ-30317の画像

LEDの色

LEDライトの色は8色です。

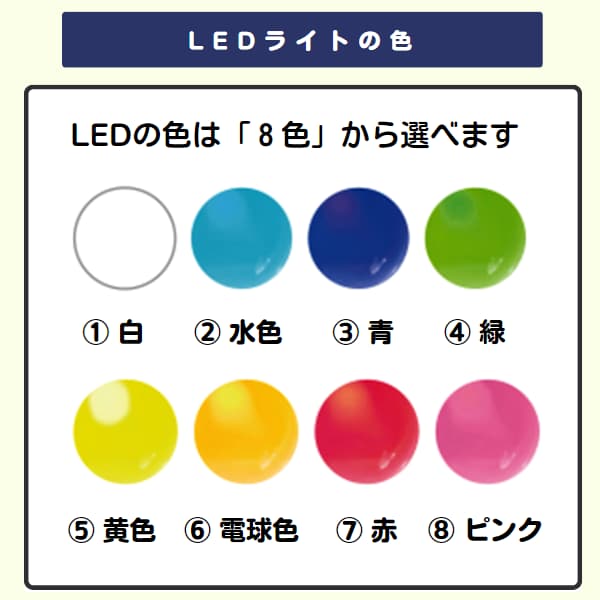

LEDの色 8色 白、水色、青、緑、黄色、電球色、赤、ピンク
LEDライトのカラー
  • LEDの色は8色から自由に選べます。
  • 色の設定・変更は、送信機(ボタンやセンサー)の選曲スイッチで行います。
  • 色は、白、水色、青、緑、黄色、電球色、赤、ピンクです。

LEDライトのパターン

LEDの光り方は8種類です。

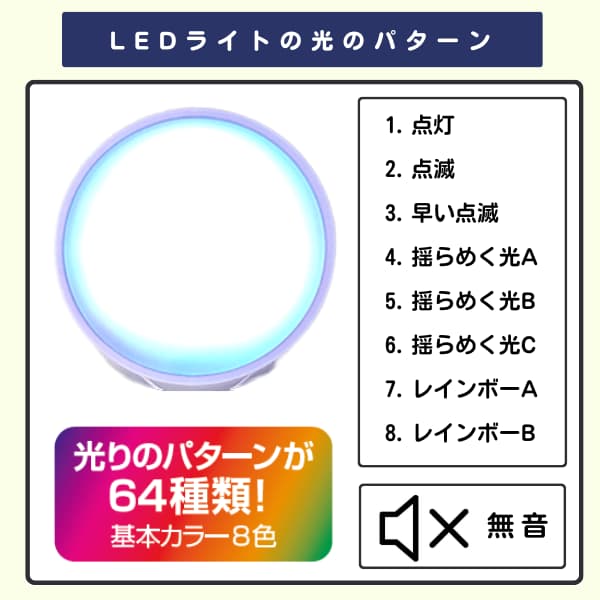

LEDライトのパターンは64種類
光パターン
  • LEDライトの光り方は次の8種類です。
    • 点灯
    • 点滅
    • 早い点滅
    • 揺らめく光A
    • 揺らめく光B
    • 揺らめく光C
    • レインボーA
    • レインボーBの8
  • 設定、変更は、送信機(ボタンやセンサー)の選曲スイッチで簡単に行えます。
  • 8色すべてに8種類の光り方を設定できるので、光のパターンは合計64種類です

LEDライトの設定

LEDライトの切替スイッチで、動作時間と動作モードの変更ができます。

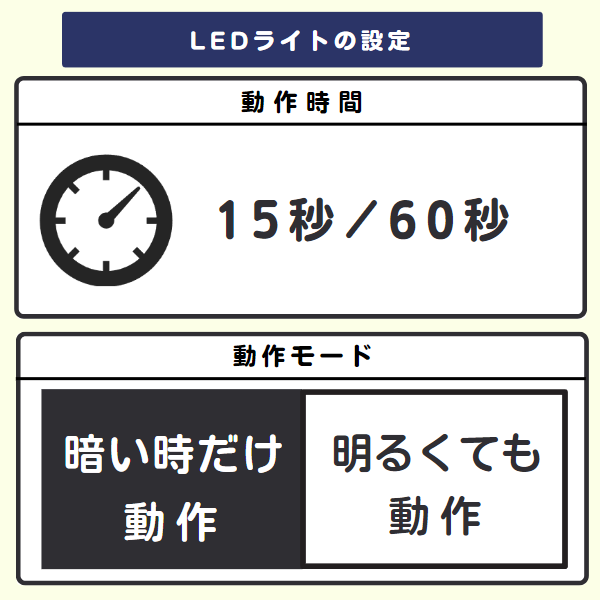

LEDライトの設定「動作時間」「動作モード」
LEDライトの設定

動作時間

光る時間の設定は「15秒間」「60秒間」の2通りです。

動作モード

「明るくても動作」「暗い時だけ(周囲の明るさが5ルクス以下)」の2通りです。

常時点灯

LEDライトの上面にある「ON/OFFスイッチ」で受信に関係なくライトを点灯/消灯できます。

LEDライトQQ-30317上面のON/OFFスイッチと白く光るLEDライト
常時点灯
  • LEDライトの上面にある「ON/OFFスイッチ」を押すと常時点灯します。
  • ライト点灯時に「ON/OFFスイッチ」を押すと消灯します。
  • ライトのカラーは白色です。他の色に変更することはできません。
  • 常時点灯中に、ボタンやセンサーからの連絡があれば、設定したライトパターンに切り替わります。

電源

6chチャイムの電源は、電池とコンセントの2電源に対応してます。

LEDライトの電源 電池とコンセントに対応

電池で利用

  • 単3アルカリ電池 X 3本を利用
  • 電池寿命:約3ヶ月(1日10回利用として)
  • 電池は付属してません。
  • 移動して利用に便利
  • 電源のない場所で利用できます。
  • 雨のかかる屋外で利用できます。

コンセントで利用

  • 別売の電源アダプタを使用
  • 電源アダプタ(QQ-30197)1,800円
  • 電源アダプタのコード長は1.8m
  • LEDライト1台につき電源アダプタ1個必要
  • 電池交換が不要、電池切れの心配なし
  • 【注意】屋外で水に濡れる場所でのコンセント利用はできません

最初は電池で使い始め、その後で電源アダプタを追加することでコンセント利用に切り替えることが可能です。

電源アダプタは、このページで商品と同時に購入できます。電源アダプタ単体でも購入できます。

電池切れ表示

送信機(センサーやボタン)の電池切れが表示されます。

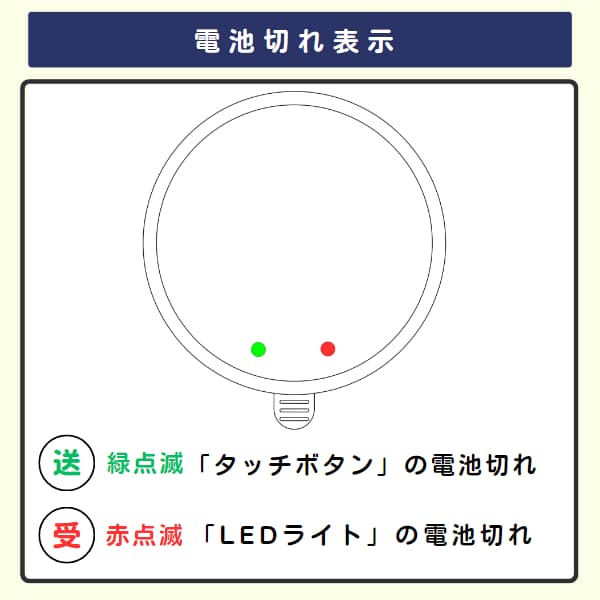

LEDライト QQ-30317の電池切れ表示
電池切れ表示
  • 緑点滅は、送信機(ボタンやセンサー)の電池切れ表示です。
  • 赤ランプ点滅は、LEDライトの電池切れです。
  • 複数の送信機をご利用の場合は、電池切れが正しく表示されない場合があります。
  • 複数の送信機をご利用の場合は、それそれの送信機の電池切れ表示でご確認ください。

寸法

LEDライト QQ-30317の寸法
LEDライトの寸法
  • 寸法 : 直径 103mm X 高さ 54mm
  • 重量:148g (電池を含まない)

設置方法

LEDライトは屋内、屋外どちらでも利用できます。ただしコンセント利用する場合は屋内専用となります。

LEDライトの設置方法、机や台に置く、磁石で固定

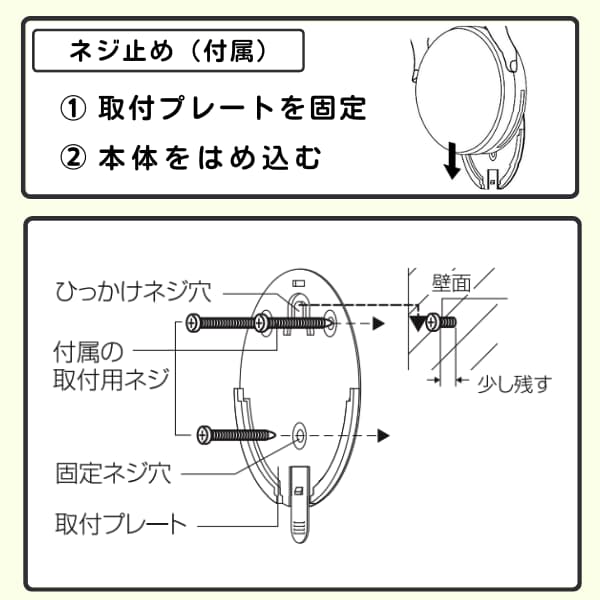

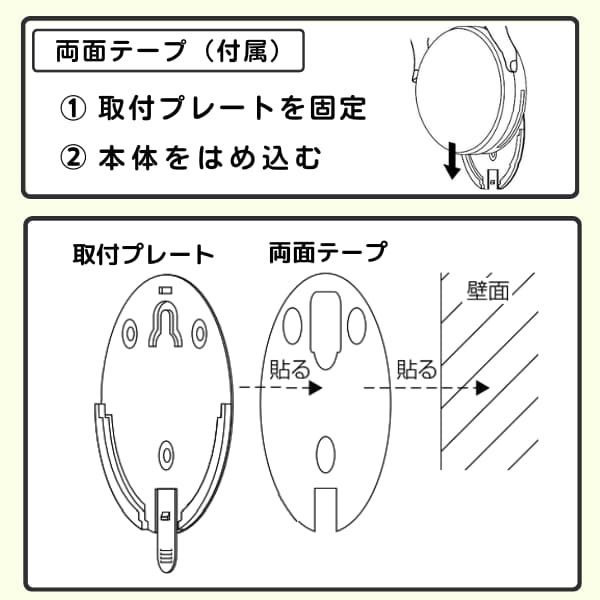

LEDライトの設置方法、取付プレートを付属の両面テープやネジで固定しLEDライトを差し込んで固定するイラスト
LEDライトの設置

机・台に置く

  • 机、台、棚に置いて利用できます。
  • 取付プレートを利用すれば、両面テープ(付属)やネジ(付属)で固定できます。
  • 取付プレートを外して、「置くだけ」でも利用できます。
  • 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

壁面に固定

  • 取付プレートを両面テープ(付属)またはネジ(付属)で固定します。
  • 取付プレートに、LEDライト本体を差し込み固定します。

ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。

磁石で固定

  • 内臓の磁石で鉄製のドアやドア枠,スチール棚に固定できます。
  • 磁石(内蔵)での固定力は強くありません。
  • 金属面や金属製品の近くに設置すると電波の到達距離が短くなります。

首に掛ける

  • ストラップ穴にネックストラップやヒモを通して首に掛けられます。
  • ※ネックストラップやヒモは付属してません。

組み合わせ・追加について

タッチボタンとLEDライトを組み合わせて利用します。ボタンやチャイムの追加台数は何台でもOK、後から追加することもできます。

セットで利用

タッチボタン1個とLEDライト1台で利用する場合は、1セット購入することで対応できます。

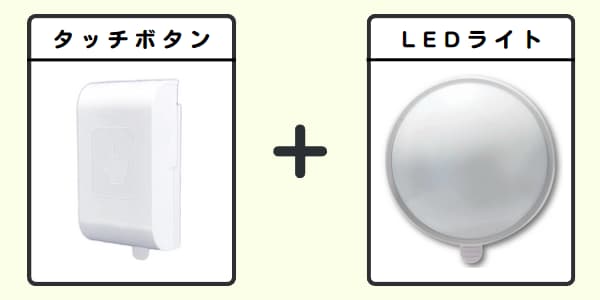

タッチボタン1個とLEDライト1台を組み合わせたイラスト

複数場所から呼び出し

複数場所から呼び出す場合は、タッチボタンを追加します。追加個数に制限はなく、後からの追加もできます。

タッチボタン2個とLEDライト1台を組み合わせたイラスト

各ボタンの光のパターンを変えることで、どの場所からのお知らせかを区別できます。

複数のボタン利用時には光のパターンを変えて場所を区別できます。
利用例

タッチボタンAに触れると青色ライトが点灯し、タッチボタンBに触れると赤色ライトが点滅し、どちらを押したか区別できます。

複数場所へ連絡

複数場所へ連絡する場合はLEDライトを追加します。追加個数に制限はなく、後からの追加もできます。

タッチボタン1個とLEDライト2台を組み合わせたイラスト

組み合わせ自由

タッチボタン、LEDライトのどちらとも何台でも追加できます。すべてのタッチボタンに触れると、すべてのLEDライトでお知らせします。

ボタンとLEDライトを同じグループで追加するイラスト

グループ分けで利用

グループ分けの設定をすると、他の信号と混ざらないようにできます。最大で256通りのグループ分けが可能です。

ボタンとLEDライトを違うグループで追加するイラスト
グループ分け利用例

1階のタッチボタンに触れると1階のLEDライトだけでお知らします。2階のLEDライトではお知らせしません。

ご不明な点や商品選びに困ったらお気軽にお問い合わせください。知識方法な専門スタッフが対応いたします。

QQベル 相談窓口 06-7165-8210
QQベル電話窓口 クリックすると電話がかかります。

光のパターン 一覧

LEDライトの光のパターンです。64種類のパターンから自由に選択できます。

無線チャイムXプラス LEDライト 光のパターン1-32
無線チャイムXプラス LEDライト 光のパターン33-64

無線について

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます。

電波の距離

無線距離の目安、水平180メートルと垂直
電波の距離の目安

水平方向

  • 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
  • 途中にドア・窓・パーティション・壁などがあっても大丈夫ですが、電波の距離が短くなる場合があります。
  • 鉄製の防火扉や金属製のモノには影響を受けます。

垂直方向

  • 木造の建物内の電波距離は、1階から3階が目安です。
  • 鉄筋の建物内の電波距離は、1階から2階または3階です。
  • 水平方向に離れるほど届きにくくなります。
到達距離同じ階1→2階1→3階
木造90m80m70m
鉄筋 ALC(住居)80m70m50m
鉄筋(ビル)70m60m30m
電波距離の目安

()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

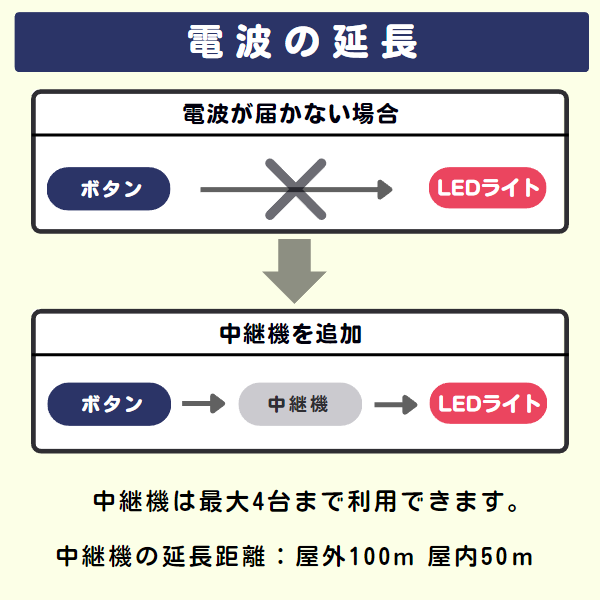

電波の延長

電波が直接届かない場合は、別売の中継機(QQ-30315)を追加して無線を延長できます。

中継機を追加して電波を延長することができます。

中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。中継機は4台まで利用可能です。

中継機について

基本情報

Xプラス中継機のサイズと詳細
中継機について
  • 中継機は2電源対応(電池 & コンセント)です。電源アダプタは付属してます。
  • 中継機は雨のかかる屋外に設置が可能です
  • 鉄製の防火扉や金属製のモノには影響を受けます。
  • グループ分けした場合は、各グループごとに中継機が必要となります。
  • 中継機(商品番号:QQ-30315)7,500円(税込)
  • 中継機はこのページから購入できます。【オプションの購入】

中継機の利用例

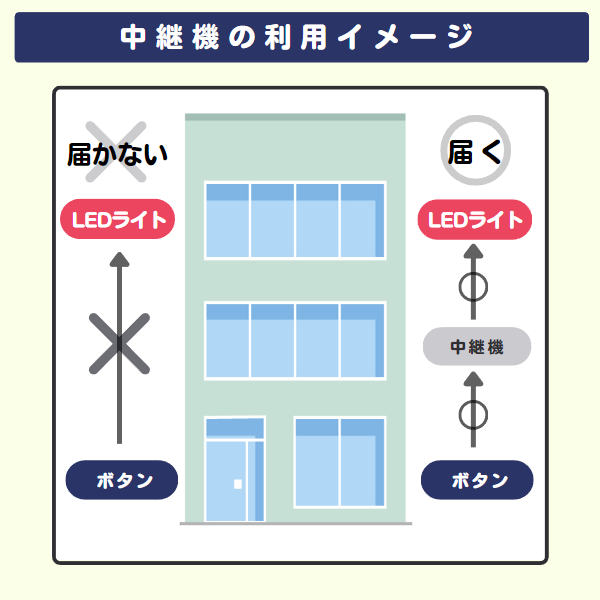

中継機の利用イメージ 3階建てビルの場合、2階に中継機を追加
中継機の利用例

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認証商品

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

電波を利用する商品を日本国内で利用するには、電波法令で定められた技適マークが必要です。技適マークが付いてない無線機を使用すると電波法違反になる場合があります。

QQベルの商品はすべて「技適マーク」を取得してるので、日本国内で安心してご利用いただけます。

※電波法違反の場合、1年以下の懲役又は100万円以下の罰金の対象となります。また、公共性の高い無線局に妨害を与えた場合は、5年以下の懲役又は250万円以下の罰金の対象となります。

総務省ホームページ

電波が届かない時は返品OK

電波が届かず使用できない場合は、相談で改善策を提案いたします。それでも利用できない場合は「返品」に対応いたします。

返品には以下の条件が必要です。これらの条件を全て満たしていない場合、商品の返品はお受けすることができません。

返品の条件
  • パッケージの破損や汚れがない
  • 使用した痕跡が無い
  • 部品を含めすべて揃ってること
  • 再販売が可能な状態であること
  • 往復の送料はお客様負担
  • 複数購入の場合、開封品は1つのみ

商品の購入

商品は安心の「1年保証付き」です。15時までのご注文で当日出荷(月曜~土曜)いたします。

\ 問い合わせや相談もOK /

セット商品の購入

無線チャイムXプラス タッチボタン&LEDライト QQ-30316fの商品写真
商品名

無線チャイムXプラス
タッチボタン&LEDライト

商品番号

QQ-30316f

価格

5,200円(税込)

LEDライトを電池で利用

LEDライトを電池で利用する場合の組み合わせです。タッチボタンは電池専用です。

\ LEDライトを電池で利用

商品代金:5,200円(税込)

LEDライトをコンセントで利用

LEDライトをコンセント(AC100V)で利用する場合は、電源アダプタ(1,800円)を追加します。

電源アダプタを追加

\ LEDライトをコンセントで利用/

商品代金:7,000円(税込)

単品販売

無線チャイムXプラス タッチボタンQQ-30316の画像
商品名無線チャイムXプラス
タッチボタン
商品番号QQ-30316
価格2,200円(税込)
数量:
無線チャイムXプラス LEDライトQQ-30317の画像
商品名無線チャイムXプラス
LEDライト
商品番号QQ-30317
価格3,000円(税込)
数量:

オプションの購入

必要な方だけご購入ください。電池利用や電波が届く場合は不要です。

電源アダプタ QQ-30197の画像
商品名電源アダプタ
商品番号QQ-30197
価格1,800円(税込)

LEDライトをコンセント(AC100V)で利用する場合に必要です。

数量:
無線チャイムXプラス 中継機 QQ-30315の画像
商品名無線チャイムXプラス 中継機
商品番号QQ-30315
価格7,500円(税込)

電波が届かない場合に追加。電池またはコンセントで利用できます。電源アダプタは付属

数量:

仕様

セット

商品名無線チャイムXプラス タッチボタン&LEDライト
商品番号QQ-30316f
製造元リーベックス株式会社
周波数315MHz 特定小電力電波帯
電波の到達距離屋外見通し180m 屋内見通し90m(水平)
IDコード数256通り

タッチボタン

商品名無線チャイムXプラス タッチボタン
商品番号QQ-30316
送信方法タッチセンサーに触れると送信
電源電池専用(コイン型リチウム電池CR2032 X 2個)
電池寿命約1年(1日10回使用 気温20℃時)
送信表示送信時 赤色LED4秒間点灯
電池切表示送信時 赤色LED点滅
確認音無し
電源スイッチ無し
寸法81(高さ) × 40(幅) × 24(奥行)mm
重量重量:40g (取付プレート込み 電池は含まず)
使用場所屋内専用
利用可能温度-10℃ ~ +45℃
付属品テスト用電池 CR2032 X 2個
取付用両面テープ 1枚
取付用ネジ 2本
取付用リブ 2本
IDコード設定用ミニドライバー
取扱説明書
タッチボタン QQ-30316の仕様

LEDライト

商品名無線チャイムXプラス LEDライト
商品番号QQ-30317
電源電池(単3アルカリ電池3本)または
AC100V(別売電源アダプタ使用)
電池寿命約3ヶ月 (1日10回使用 気温20℃時 15秒設定)
電池切れ表示LEDライト電池切れ:赤色点滅
送信機(ボタンやセンサー)電池切れ:緑色点滅
電源スイッチ無し
ON/OFF スイッチを押して手動でON/OFF
音量無音 音は鳴りません
光のパターン基本カラー8色、光り方8種類 64パターン
LED0.27W カラーLED X 3個
動作時間15秒間/60秒間 に切替可能
受信環境明/暗(5ルクス以下) に切替可能
寸法直径103mm X 高さ54mm
重量約148g (電池を含まない)
使用場所屋内 / 屋外 (防塵形・防噴流形 IP55) ※ACアダプタ利用時は屋内専用
利用可能温度-10℃ ~ +45℃
付属品取付用 両面テープ1枚
取付用ネジ 3本
取付用リブ 3本
滑り止めシート 1枚
IDコード設定用ミニドライバー
取扱説明書
LEDライト QQ-30317の仕様

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
