無線チャイムXプラス
タッチボタン・LEDライト

QQベル 商品番号:QQ-30316f

タッチボタンに触れると離れた場所のライトが光ります。LEDライトは2電源対応

無線チャイムXプラス タッチボタン・LEDライトセット

  • 商品名 :
    無線チャイムXプラス タッチボタン・LEDライトセット
  • 商品番号 : QQ-30316f
    (QQ-30316とQQ-30317の組み合わせです)
  • 価格 : 5,100円(税込)
  • タッチボタンは電池専用、LEDライトは2電源(電池・AC1000V)に対応 LEDライトでは音は鳴りません。
  • 無線180m(屋外) 無線90m(屋内)無線延長可ライト点灯(音無し) 在庫有り当日出荷返品OK

00 : 目次

タッチボタンの詳細

タッチボタンの寸法

無線チャイムXプラス タッチボタンの寸法

タッチボタンの特徴

無線チャイムXプラス タッチボタンの特徴

  • タッチボタンの枠内(2.5cm四方)に触れるとタッチセンサーが反応し、離れた場所で呼び出します。
  • 指、足だけでなく、物が触れても反応します。
  • タッチボタンに触れると、送信確認の赤色LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • タッチボタンは、ベッドサイド、トイレ、玄関や入り口の壁面に固定できます。
  • タッチボタンは、テーブル、机、カウンター、台や棚の上に設置できます。

タッチボタンの電源

タッチボタンの電源

  • タッチボタンの電源はボタン電池CR2032が2個 テスト用電池2個が付属してます。
  • 電池寿命は1年(1日10回送信 20℃時)
  • 電池切れ表示は送信時赤ランプ点滅(通常は赤ランプ点灯)
  • 受信チャイムで、タッチボタンの電池切れを表示します。

LEDライトの詳細

LEDライトの大きさ

無線チャイムXプラス LEDライトの寸法

選べる光パターン

無線チャイムXプラス LEDライトの光の種類と点灯時間

  • 光りのパターン64種類から自由に選べます。
  • 基本カラーは8色(白、水色、青、緑、黄色、電球色、赤、ピンク)
  • 光り方は8種類(点灯、点滅、早い点滅、揺らめく光A、B、C レインボーA、B)
  • 点灯時間は15秒または60秒
  • ※LEDライトで音は鳴りません

LEDライトの設定

無線チャイムXプラス LEDライトの設定

  • 複数ボタン利用時に光パターンを変えて場所を特定できます。
  • カラー、光り方は64種類のパターンから自由に選べます。
  • 動作モードは2種類、「周囲が明るくても動作」「周囲が暗い時のみ動作(5ルクス以下)」

2電源対応

無線チャイムXプラス LEDライト 2電源対応 電池利用時は屋外設置OK

無線チャイムXプラス LEDライトを前から見たイラスト

  • LEDライトは電池利用の場合、屋外で利用出来ます。
  • 【防水規格】防塵形・防噴流形 IP55相当
  • LEDライトは電池、AC100Vの2電源対応です。
  • 電池利用:単3アルカリ電池3本利用で、電池寿命は約3ヶ月(1日10回受信 20℃時 受信表示1番15秒設定)
  • AC100V利用:別売の専用電源アダプタ(コード長1.8m)を使用します。
  • LEDライトに、送信機とLEDライトの電池切れ表示ランプを搭載してます。

設置方法

タッチボタンの設置

Xプラス タッチボタンの設置方法

  • 【 両面テープで固定 】
    取付プレートを付属の両面テープで貼り付けます。
    タッチボタンを取付プレートに差し込んで固定します。
    ※ザラザラ、凹凸のある面には取り付けできません。
  • 【 ネジで固定 】
    取付プレートを付属のネジで壁面、天井、柱などに引っ掛けます
    タッチボタンを取付プレートに差し込んで固定します。
    ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止め。
  • 【 机に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。

LEDライトの設置

無線チャイムXプラス LEDライトの設置方法3種類

  • 【 壁面に固定(両面テープ) 】
    取付プレートを付属の両面テープで貼り付け、本体を取付プレートに固定します。
    ※ザラザラな面や凹凸のある面には、両面テープでの貼り付けはできません。
  • 【 壁面に固定(ネジ) 】
    付属のネジを壁面などにねじ込み、ネジの頭に取付プレートを引っかけて、本体を取付プレートに固定します。
  • 【 机・台に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
  • 【磁石で固定 】
    鉄製のドアやスチール棚に、付属の磁石(マグネット)で固定します。
    本体がすべり落ちる場合は、付属の滑り止めシートを取付プレートに貼り付けます。
    ※磁石の接着力は強くありません。金属面や金属製品 の近くに設置すると 電波到達距離が 短くなります。
  • LEDライトを電池利用の場合は屋外に設置できます。

使用方法

  • タッチボタンのセンサー部に触れると、受信チャイムへ電波を送信します。
  • タッチボタンに触れると、送信ランプが赤く4秒間点灯します。
  • タッチボタンに触れてもタッチボタン本体では音は鳴りません。
  • タッチボタンに触れた時に赤色LEDが点滅する時は電池切れお知らせです。
  1. タッチボタンに触れると赤ランプが光り電波を送信します

  2. 無線で離れた場所へお知らせ 電波到達距離 見通し約180メートル 室内約90メートル

  3. 信号を受信するとLEDライトが光ります
  • LEDライトで、ライトが光ります。音は鳴りません。
  • ライトの光り方は64種類から選べます。
  • ライトの点灯時間は「15秒間」または「60秒間」の2パターン
  • 周囲の明るさの動作モードは、「明るい時も動作」または「暗い時だけ動作(5ルクス以下)」
  • 複数のボタンを利用する場合は、各ボタンの光パターンを変えて場所を区別できます。

増設について

タッチボタン、LEDライト、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス タッチボタン、LEDライト 何台でも追加できます。

  • どのタッチボタンを押しても、全てのLEDライトでお知らせします。
  • タッチボタン毎にライトの色と光るパターンを変えて、送信元を区別できます。

違うグループとして利用

30316f IDグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • タッチボタンに触れると、同じグループのLEDライトだけでお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット パターン1

LEDライトを電池で利用する場合の組み合わせ

無線チャイムXプラス タッチボタン・LEDライトセット

  • 商品名 :
    無線チャイムXプラス
    タッチボタン・LEDライトセット
  • 価格 : 5,100円(税込)
  • 商品番号 : QQ-30316f
    (QQ-30316 + QQ-30317)
  • 内容 :
    タッチボタン1台 LEDライト1台

買い物かごに入れる

基本セット パターン2

LEDライトをAC100Vで利用する組み合わせ

無線チャイムXプラス タッチボタン・LEDライトセットに電源アダプタ1個を追加

  • 商品名 :
    無線チャイムXプラス
    タッチボタン・LEDライトセット
  • 価格 : 6,850円(税込)
  • 商品番号 : QQ-30316f-ac
    (QQ-30316 + QQ-30317 + QQ-30197)
  • 内容 :
    タッチボタン1台 LEDライト1台 電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス タッチボタンの画像

タッチボタン

  • 価格 : 2,200円(税込)
  • 商品番号 : QQ-30316
数量 :

無線チャイムXプラス LEDライトの画像

LEDライト

  • 価格 : 2,900円(税込)
  • 商品番号 : QQ-30317
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

LEDライトを100Vで利用する場合に必要
※LEDライトを屋外で利用する場合は電池利用のみ

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。中継機は最大4台まで利用できます。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

光のパターン一覧

Xプラス LEDライト 光の順番と名前 1-32

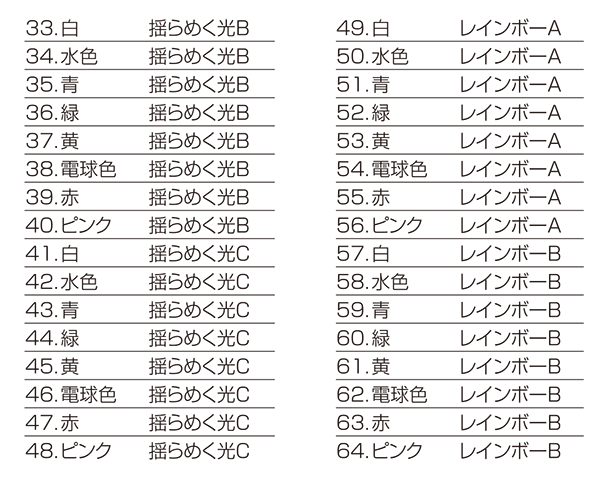

Xプラス LEDライト 光の順番と名前 33-64

商品情報

基本仕様

商品名 無線チャイムXプラス
タッチボタン・LEDライトセット
商品コード QQ-30316f
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平180m 屋内見通し90m

タッチボタンの仕様

無線チャイムXプラス タッチボタンの寸法

商品名 無線チャイムXプラス タッチボタン
商品番号 QQ-30316
製造元 リーベックス株式会社
電源 ボタン電池CR2032 x 2個
電池寿命 約1年 (1日10回使用 気温20℃時)
電源スイッチ 無し
寸法 81(高さ)×40(幅)×24(奥行)mm(取付プレートを含む)
重量 約40g (電池を含まない)
使用場所 屋内
利用可能温度 -10℃ ~ +45℃
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • コイン型リチウム電池(CR2032)2個
  • IDコード設定用ミニドライバー
  • 取扱説明書

LEDライトの仕様

LEDライトQQ-30317の寸法

商品名 無線チャイムX50 LEDライト
商品番号 QQ-30317
製造元 リーベックス株式会社
電源 単3アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約3ヶ月
(1日10回受信 気温20℃ 受信表示1 15秒設定)
電源スイッチ 有り
電池切れ表示 受信機電池切れ:赤色点滅
送信機電池切れ:緑色点滅
チャイム音 無し(音は鳴りません)
IDコード数 256通り
LED 0.27W カラーLEDX3個
動作モード 明/暗(5ルクス以下) 切替式
点灯時間 15秒間/60秒 切替式
寸法 90(高さ)×91(幅)×32(奥行)mm
重量 148g (電池を含まない)
使用場所 屋内 屋外 (防塵型 防噴流型 IP55相当)
電源アダプタ利用時は屋外利用不可
利用可能温度 -10℃ ~ +45℃
受信可能距離 屋外見通し180m 室内90m
付属品
  • 取付用両面テープ 1枚
  • 取付用ネジ 3本
  • 取付用リブ 3本
  • 滑り止めシート 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
