無線チャイムXプラス
タッチボタン・フラッシュチャイム

QQベル商品番号：QQ-30316c

タッチボタンに触れると、まぶしいフラッシュと大音量のチャイム音でお知らせ

無線チャイムXプラスタッチボタン・フラッシュチャイムセット

商品名 :
無線チャイムXプラスタッチボタン・フラッシュチャイムセット
商品番号 : QQ-30316c
(QQ-30316とQQ-30304の組み合わせ)
価格 : 8,400円（税込）
耳の遠い方、騒音場所での利用、音を出したくない場所、連続呼び出しの利用にオススメ
無線180m(屋外) 無線90m(屋内)無線延長可音と光で呼出♪64種連続呼び出し在庫有り当日出荷返品OK

00 : 目次

項目名をクリックすると、このページ内での移動ができます。

タッチボタンの詳細
フラッシュチャイムの詳細
設置方法
使用方法
増設について
無線について
お買い物ガイド
購入手続きはこちら
チャイム音一覧
商品情報

タッチボタンの詳細

タッチボタンの寸法

無線チャイムXプラスタッチボタンの寸法

タッチボタンの特徴

無線チャイムXプラス　タッチボタンの特徴

タッチボタンの枠内（2.5cm四方）に触れるとタッチセンサーが反応し、離れた場所で呼び出します。
指、足だけでなく、物が触れても反応します。
タッチボタンに触れると、送信確認の赤色LEDランプが4秒間点灯します。
電池切れ時は、赤色LEDが点滅します。
タッチボタンは、ベッドサイド、トイレ、玄関や入り口の壁面に固定できます。
タッチボタンは、テーブル、机、カウンター、台や棚の上に設置できます。

タッチボタンの電源

タッチボタンの電源はボタン電池CR2032が2個　テスト用電池2個が付属してます。
電池寿命は1年（1日10回送信　20℃時）
電池切れ表示は送信時赤ランプ点滅（通常は赤ランプ点灯）
受信チャイムで、タッチボタンの電池切れを表示します。

フラッシュチャイムの詳細

フラッシュチャイムの大きさ

無線チャイムXプラスフラッシュチャイムの寸法

お知らせ方法と動作時間

フラッシュチャイムの動作

フラッシュチャイムのお知らせ方法は「フラッシュのみ」「音のみ」「フラッシュと音」の3種類です。
お知らせ方法の切換スイッチで簡単に変更できます。電源オフもできます。
音量調整ができます。音量可変範囲は45～110dB/1mです。
動作時間は、1回/30秒間/60秒間/連続の切換ができます。
連続モードは、フラッシュチャイム上部の停止ボタンを押すまで呼び続けます。
1回モードの動作時間と最大音量は選択した音の種類によって変わります。

目立つ光でお知らせ

28個の赤色LEDが光ります。

ピカピカ点滅

↑画面をクリックすると再生

流れる光

↑画面をクリックすると再生

フラッシュのモードは、「ピカピカ点滅」と「流れる光」の2種類から選べます。
フラッシュモードの切替ボタンで簡単に変更できます。

64種類のチャイム音

チャイム音を視聴する
（別ページに移動します）

Xプラス　音の種類　64種類

フラッシュチャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
選んだ音により、光と鳴る時間の長さが変わります。
複数のボタン利用時は音を変えて、ボタンの場所を区別できます。
フラッシュの種類でボタンの場所を区別することはできません。

屋外OK　2電源対応

フラッシュチャイムは屋外利用OK　2電源対応

フラッシュチャイム、テーブルや棚に置くだけ、壁掛けや手に持って移動も簡単
フラッシュチャイムは、手で持てる大きさ、210ｇで移動も簡単（電池利用時）
フラッシュチャイムは防塵形・防噴流形（IP55相当）屋外で利用できます。
フラッシュチャイムは電池、AC100Vの2電源対応です。
電池利用：単2アルカリ電池3本利用で、電池寿命は約6ヶ月（1日10回送信 20℃時）
AC100V利用：別売りの電源アダプタを使用

設置方法

タッチボタンの設置

Xプラスタッチボタンの設置方法

【両面テープで固定】
取付プレートを付属の両面テープで貼り付けます。
タッチボタンを取付プレートに差し込んで固定します。
※ザラザラ、凹凸のある面には取り付けできません。
【ネジで固定】
取付プレートを付属のネジで壁面、天井、柱などに引っ掛けます
タッチボタンを取付プレートに差し込んで固定します。
※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止め。
【机に置く】
机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
金属面や金属製品の近くに取り付けると電波到達距離が短くなります。

フラッシュチャイムの設置

フラッシュチャイムを壁面に設置

フラッシュチャイムを卓上に置く、磁石で固定するイラスト

付属のネジを壁面などにねじ込み、ネジの頭にフラッシュチャイムを引っかけて壁掛けします。
取り付け位置は床面から1メートル以上の場所にしてください。
卓上、棚、受付テーブルの上に置くことができます。
スチール製の場所に置くと電波の受信感度が弱くなる場合があります。
内臓のマグネットで鉄製のドアやスチールに固定できます。

使用方法

タッチボタンのセンサー部に触れると、受信チャイムへ電波を送信します。
タッチボタンに触れると、送信ランプが赤く4秒間点灯します。
タッチボタンに触れてもタッチボタン本体では音は鳴りません。
タッチボタンに触れた時に赤色LEDが点滅する時は電池切れお知らせです。

無線で離れた場所へお知らせ　電波到達距離　見通し約180メートル　室内約90メートル

フラッシュチャイムで音が鳴り、赤色LED28個でお知らせします。
チャイムの音は64種類、フラッシュモードは2種類から選べます。
「音だけ」「フラッシュだけ」「音とフラッシュ」の設定ができます。
動作時間は1回/30秒間/60秒間/連続の設定ができます。
1回設定の場合は、選択したチャイム音によって異なります。
連続に設定すると、フラッシュチャイムの停止ボタンを押すまで呼び続けます。

増設について

タッチボタン、フラシュチャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラスタッチボタン、フラッシュチャイム何台でも追加できます。

どのタッチボタンを押しても、全てのフラッシュチャイムでお知らせします。
タッチボタン毎にチャイム音を変えて、送信元を区別できます。

違うグループとして利用

タッチボタンとフラッシュチャイムのグループ分け機能

グループ分けの機能を使う事により、混信しない設定ができます。
タッチボタンに触れると、同じグループのフラッシュチャイムだけでお知らせします。
グループ分けは最大256通り、何度でも自由に設定・変更ができます。
グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m

間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安	同じ階	1階→2階	1階→3階
木造	◎ (90m)	◎ (80m)	○ (70m)
鉄筋　ALC (住居)	◎ (80m)	○ (70m)	△ (50m)
鉄筋（ビル・学校)	○ (70m)	○ (60m)	△☓(30m)

（）内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク（技適マーク）がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は？

電波保障

無料相談

返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

QQベル　お買い物ガイド

QQベル　お買い物ガイド1

QQベル　お買い物ガイド2

　FAX専用注文用紙（PDF形式）は、ここをクリックでダウンロードできます。

購入手続き

基本セットパターン1

フラッシュチャイムを電池で利用する場合の組み合わせ

無線チャイムXプラス　タッチボタン・フラッシュチャイムセット

商品名 :
無線チャイムXプラス
タッチボタン・フラッシュチャイムセット
価格 : 8,400円（税込）
商品番号 : QQ-30316c
(QQ-30316 + QQ-30304)
内容 :
タッチボタン1台フラッシュチャイム1台

買い物かごに入れる

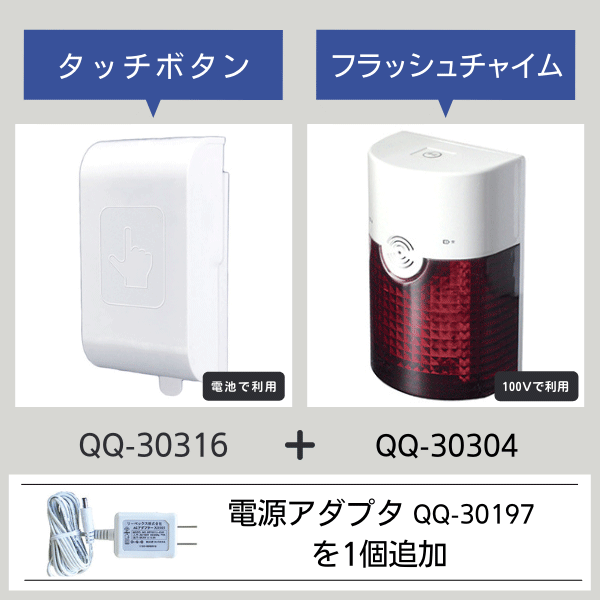

基本セットパターン2

フラッシュチャイムをAC100Vで利用する組み合わせ

無線チャイムXプラス　タッチボタン・フラッシュチャイムセットに電源アダプタ1個を追加

商品名 :
無線チャイムXプラス
タッチボタン・フラッシュチャイムセット
価格 : 10,150円（税込）
商品番号 : QQ-30316c-ac
(QQ-30316 + QQ-30304 + QQ-30197)
内容 :
タッチボタン1台フラッシュチャイム1台電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス　タッチボタンの画像

タッチボタン

価格 : 2,200円（税込）
商品番号 : QQ-30316

無線チャイムXプラス　フラッシュチャイムの画像

フラッシュチャイム

価格 : 6,200円（税込）
商品番号 : QQ-30304

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50　電源アダプタの画像

電源アダプタ

価格 : 1,750円（税込）
商品番号 : QQ-30197

フラッシュチャイムを100Vで利用する場合に必要となります。

無線チャイムXプラス　中継機の画像

中継機

価格 : 7,500円（税込）
商品番号 : QQ-30315

電波が直接届かない場合に中継機を追加することで延長できます。追加台数は最大4台です。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210
