複数のボタン利用に便利

番号表示と、チャイム音の違いで、ボタンを区別してお知らせします。

目次

項目名をクリックすると移動します。

  1. 商品構成
  2. 商品の概略
  3. 呼出ボタンの詳細
  4. ナンバー表示器の詳細
  5. 電源について
  6. 商品の寸法
  7. 設置方法
  8. 追加(増設)について
  9. 無線について
  10. 購入する
    1. セット商品の購入
    2. 追加用商品の購入
    3. オプションの購入
  11. チャイム音一覧
  12. よくある質問
  13. 仕様

商品構成

押して呼び出す「呼出ボタン」と、離れた場所で通知する「ナンバー表示器」を組合せて利用します。

無線チャイムXプラス 呼出ボタン + ナンバー表示器とオプション
商品名
無線チャイムXプラス 呼出ボタン & ナンバー表示器
内容
  • 呼出ボタン : 1個
  • ナンバー表示器 : 1台
商品番号
QQ-30313g
価格
8,400円(税込)
電源
呼出ボタン
電池専用(ボタン電池CR2032 X 2個 テスト用付属)
電源
ナンバー表示器
コンセント専用(電源アダプタ付属)
追加商品
  • 呼出ボタン(QQ-30313)1,600円
  • ナンバー表示器(QQ-30298)6,800円
オプション
中継器(QQ-30315)7,500円
在庫有り 当日出荷 返品OK 1年保証
【 呼出ボタン 】
確認ランプ ストラップ穴 屋外OK スイッチボットOK
【 ナンバー表示器 】
番号表示と音で呼出 ♪64種 番号表示64まで 音量調整8段階 履歴表示 屋内専用
無線180m(屋外) 無線90m(屋内)

商品の仕組み

商品の概略

呼出ボタンを押すと、無線で離れた場所にお知らせします。

呼出ボタンの概略

呼出ボタンは、壁面・ベッドサイド・トイレに簡単に取り付けができます。机や台に置くだけもOK、ネックストラップを通して利用ができます。電池式なのでどこでも設置できます。雨のかかる屋外でも利用できます。

呼出ボタンを押すと、赤いランプが4秒間点灯し電波を送信します。

呼出ボタンを押して赤く光るイラスト

ナンバー表示器の概略

無線の距離は屋外見通し180メートル、屋内見通し90メートルです。ナンバー表示器は机や台に置くだけ、壁掛けにも対応してます。

呼出ボタンを押すと、番号表示とチャイム音でお知らせします。チャイム音は64種内蔵で、音量調整ができます。番号は01~64までの表示ができます。クリアボタンを押すまで番号表示が消えない「履歴表示モード」と自動で消える「1回表示モード」の切り替えができます。

番号表示してピンポン音が鳴る画像

呼出ボタンの詳細

呼出ボタン 画像

呼出ボタンQQ-30313の画像

呼出ボタンの動作

呼出ボタンを押すと赤く光るので、電波が送信された事を確認できます。

呼出ボタンを押す写真と赤く光る写真
  • 呼出ボタンを押すと、送信確認の赤色LEDランプが4秒間点灯します。
  • 電池切れ時は、赤色LEDが点滅します。
  • 呼出ボタンで音は鳴りません。
  • 電源スイッチはありません。
  • SwitchBot (スイッチボット) で利用できます。

ネックストラップやヒモを通す

呼出ボタンには、ストラップ穴があります。

呼出ボタンにネックストラップを通した写真
  • 呼出ボタンを取付プレートから外します。
  • 呼出ボタンの上部にあるストラップ穴にネックストラップやヒモを通します。
  • ペンダント式ボタンとして利用できます。
  • 重さわずか45グラム(電池込)、軽くて持ちやすい呼び出しボタンです。
  • ネックストラップやヒモは付属してません。

ナンバー表示器の詳細

ナンバー表示器 画像

ナンバー表示器 待機時の写真(斜め)

1回表示モード

1回表示モードは、番号を1つだけ表示します。

ナンバー表示器 1回表示モード 番号が1つだけ表示してる画像
  • 表示される番号は「1つ」だけです。
  • 表示は一定時間で消えます。
  • 呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
  • 4秒後に新しい呼び出しを受けると、前の番号が消え新しい番号を表示します。

履歴表示モード

履歴表示モードは、番号を3つ表示します。

履歴モードの表示

ナンバー表示器 履歴表示モード 番号が3つ表示してる画像。
  • 表示される番号は「3つ」です。
  • クリアボタンを押すまで、番号を表示します。
  • 呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
  • 4秒後に新しい呼び出しを受けると、次の場所に表示します。
  • 呼び出しは最大10個まで記憶します。

履歴モードの画面の説明

履歴表示モード 画面の説明
  • 左の一番大きな数字が最初の呼び出しの数字です。
  • 右の上の数字が2番目の呼び出しの数字です。
  • 右の下の数字が3番目の呼び出しの数字です。
  • 下の右にに並ぶ7つのランプは4~10番目の呼び出しの待機を表示します。
  • 呼び出しは最大10個まで記憶します。
  • 同じ番号から2度目の呼び出しがあると、点灯が点滅に変わります。

履歴の消し方

履歴表示モード 表示の消し方
  • 指定クリアボタン1を押すと1番目の番号が消え、2番目以降が繰り上がり表示されます。
  • 指定クリアボタン2を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。(1番目は表示されたままです。)
  • 指定クリアボタン3を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。(1番目と2番目は表示されたままです。)
  • 4番目以降の待機中の番号は、3番目まで繰り上がると番号表示されます。
  • オールクリアボタンを押すと、全ての履歴が消えます。
  • 【注意】複数のナンバー表示器を履歴モードで利用した場合、1台の履歴を消しても他のナンバー表示器の履歴は消えません。
  • 複数のナンバー表示器ご利用の場合は、1台を「履歴表示モード」残りを「1回表示モード」でのご利用をおすすめします。

チャイム音の設定

「選曲モード」「オールチャイム」「オールサイレン」の切替ができます。

ナンバー表示器 「通常モード」「オールチャイム」「オールサイレン」
ナンバー表示器 チャイム音一覧 音の長さの表示
  • 【 選曲モード 】
  • それぞれの番号でチャイム音が違います。
  • 番号と音の違いで場所を区別できます。
  • 各番号は複数のボタンを登録できます。
  • 各番号のチャイム音は決められており、変更はできません。
  • 各番号で呼出時間は異なります。
  • 【 オールチャイム 】
  • どのボタンを押しても「ピンポン音A(4秒間)」に統一されます。
  • 番号の違いで場所を区別できます。
  • 【 オールサイレン 】
  • どのボタンを押しても「サイレン音C(30秒間)」に統一されます。
  • 番号の違いで場所を区別できます。

電源について

呼出ボタンの電源

呼出ボタンの電源は「電池専用」です。

呼出ボタンの電源 電池専用
  • 呼出ボタンの電源は、電池専用です。
  • ボタン電池 CR2032 X 2個を利用します。
  • テスト用電池が付属してます。
  • 電池寿命は約1年半(1日10回送信 20℃時)です。
  • 電池切れ表示機能付きです(送信時赤色LED点滅)。
  • 受信チャイムでも「電池切れ表示」します。
  • 呼出ボタンをコンセントでは利用できません。
  • 呼出ボタンには、電源アダプタはご利用できません。

ナンバー表示器の電源

ナンバー表示器の電源は、コンセント専用です。

ナンバー表示器の電源 コンセント専用
  • コンセント(AC100V)専用です。
  • 電源アダプタ(黒色)は付属してます。
  • ナンバー表示器は電池では利用できません。
  • 電源アダプタのコードの長さは1.8メートルです。
  • コードの長さで届かない場合は市販の延長コードを利用します。

商品の寸法

呼出ボタンの寸法

呼出ボタンの寸法
  • 寸法:60(高さ) × 60(幅) × 22(奥行)mm
  • 押しボタン部:30(高さ) × 30(幅)mm
  • 重量:46g (取付プレート込み 電池は含まず)

ナンバー表示器の寸法

ナンバー表示器の寸法
  • 寸法:86(高さ)×143(幅)×35(奥行)mm
  • 重量:217g (電源アダプタを含まない)

設置方法

取付について

30313g「取付について」と「準備するもの」
  • 設置・取付はとても簡単です。
  • 無線式で配線工事は必要ありません。
  • 専門知識がなくても、簡単に設置できます。
  • 呼出ボタンのフタを開けるために、先の小さなドライバーを用意してください。
  • ネジ止めする場合は、プラスのドライバーを用意してください。
  • 呼出ボタンの電池(CR2032 X 2個)はテスト用として付属してます。

呼出ボタンの設置

呼出ボタンは2つの手順で、壁面・トイレ・ベッドサイドなどに簡単に取り付けできます。

呼出ボタンを壁面に設置する方法の説明イラスト
呼出ボタンのネックストラップ利用と机や台に置く場合
  • 【 壁に設置 】
  • 取付プレートを両面テープ(付属)またはネジ(付属)で固定します。
  • ザラザラな面や凹凸のある面には付属の両面テープで固定はできません。
  • 取付プレートに、呼出ボタン本体を差し込み固定します。
  • ※コンクリートやサイディングの場合は5mmの穴をあけ、付属の取付用リブを打ち込んでネジ止めします。
  • 【 ネックストラップ 】
  • 呼出ボタンを取付プレートから取り外します。
  • 呼出ボタンの上部にあるストラップ穴にネックストラップやヒモを通します。
  • 首に下げて、ペンダント式ボタンとして利用できます。
  • 心臓ペースメーカーをご使用の場合は、首からかけて使用しないでください。
  • 首から下げたまま浴槽に入る、シャワーを浴びるなどはしないでください。
  • 【 机に置く 】
  • 机、台、棚に置いて利用できます。
  • 取付プレートを利用すれば、両面テープ(付属)やネジ(付属)で固定できます。
  • 取付プレートを外して、「置くだけ」でも利用できます。
  • 高さ1m以下の場合は電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

ナンバー表示器の設置

ナンバー表示器は屋内専用です。

ナンバー表示器の設置方法「机や台に置く」「壁掛け」
  • 【 机・台に置く】
  • 机、台、棚に置いて利用できます。
  • 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
  • 【 壁面に固定 】
  • 付属のネジ2本を52mm間隔で壁面などにねじ込み、ネジの頭にナンバー表示器を引っかけて壁に固定します。
専門家が対応、わからなかったらお気軽にお電話を

追加(増設)について

ボタン(送信機)、チャイム(受信機)、どちらも何台でも追加できます。後からの追加に対応します。

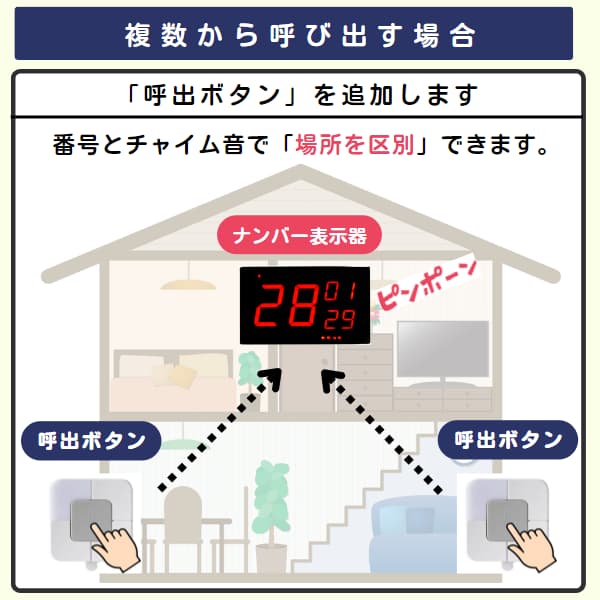

複数から呼び出す場合

押して呼び出す場所が複数の場合は、呼出ボタン(送信機)を追加します。それぞれのボタンでチャイム音を変えて、「番号表示」と「音の違い」で場所を区別してお知らせします。

家の中で2台の呼出ボタンと1台のナンバー表示器を利用するイラスト
  • 複数から呼び出す場合は、呼出ボタンを追加します。
  • 1台のナンバー表示器で複数の呼出ボタンから受信できます。
  • それぞれの呼出ボタンで、異なったチャイム音を設定できます。
  • チャイム音とナンバーの違いで、呼出ボタンの場所を区別してお知らせできます。
  • 一つのナンバーに複数の呼出ボタンを登録できます。

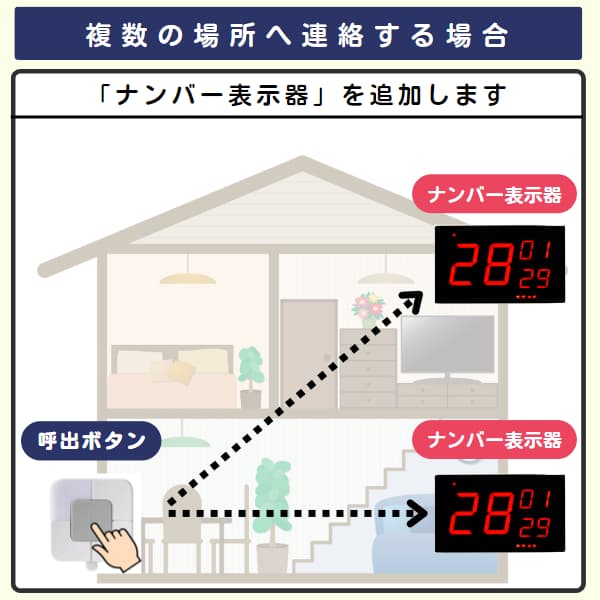

複数場所へお知らせする場合

複数場所へお知らせする場合は、ナンバー表示器(受信機)を追加します。

家の中で1台のボタンと2台のナンバー表示器を利用するイラスト
  • 複数の場所へお知らせする場合は、ナンバー表示器を追加します。
  • 1台のボタンで同時に複数のナンバー表示器へお知らせできます。
  • 電波が直接届かない場所の場合は、中継機を追加して延長できます。
  • それぞれのナンバー表示器で「1回表示モード」「履歴表示モード」の設定ができます。
  • それぞれのナンバー表示器で音量調整ができます。

同じグループで追加

同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。

同じグループで追加するイラスト
  • 呼出ボタン、ナンバー表示器、どちらも何台でも追加できます。
  • 後からの追加もOK、台数に制限はありません。
  • チャイム音とナンバーの違いで、ボタンの場所を区別してお知らせできます。

違うグループで追加

グループ分け機能を利用すれば、混信しない設定ができます。

違うグループで追加するイラスト
  • グループ分けの機能を使う事により、混信しない設定ができます。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
  • 【設定の例】それぞれの階(フロアー)のボタンからの連絡のみをお知らせします。
  • 違う階(フロアー)のボタンを押しても、お知らせはしません。
  • 中継機を利用される場合は、グループごとに中継機が必要となります。
専門家が対応、わからなかったらお気軽にお電話を

無線・距離について

無線距離の目安、水平180メートルと垂直

無線の距離(水平)

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます

屋外180m 屋内90m
間にドアや壁があってもOK
  • 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
  • 間にドア・窓・パーティション・壁などがあっても大丈夫です。
  • 鉄製の防火扉や金属製のモノには影響を受けます。

無線の距離(垂直)

木造:1階→3階
鉄筋:1階→2階(3階)

()内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)
  • 垂直の距離は短くなります。
  • 木造の建物内の電波距離は、1階から3階が目安です。
  • 鉄筋の建物内の電波距離は、1階から2階または3階です。
  • 水平方向に離れるほど届きにくくなります。
  • あくまで目安です。目安以上、目安以下になる場合があります。

電波の延長

別売の中継機を追加すれば、延長することができます。

電波の延長中継機を追加して電波を延長することができます。
  • 電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
  • 中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
  • 中継機は4台まで利用可能です。

中継機の利用イメージ

【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

中継機の利用イメージ 3階建てビルの場合の例

中継機について

Xプラス中継機のサイズと詳細
  • 中継機は2電源対応(電池 & コンセント)です。 電源アダプタは付属してます。
  • 中継機は雨のかかる屋外に設置が可能です。
  • 中継機を追加した場合、タイムラグが発生する場合があります。(最大4秒)
  • グループ分けした場合は、各グループごとに中継機が必要となります。
  • 中継機(商品番号:QQ-30315)7,500円(税込)
  • 中継機はこのページから購入できます。【オプションの購入】

安心の認定品

電波を利用する商品を日本国内で利用するには認証が必要です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
  • QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
  • 日本国内で安心して利用いただけます。
  • 海外での利用はできません。
  • 技適マークが付いていない無線機器は、「免許を受けられない/違法になる」恐れがあります。

電波が届かない場合

電波が届かず使用できない場合は「相談」「返品」に対応いたします。

電波保障
返品OK
  • 電波が届かない場合、相談で改善策を提案いたします。
  • 電波が届かず利用できない場合は返品に対応いたします。
  • 【 返品条件 】
  • ・パッケージの破損や汚れがない
  • ・使用痕が無い
  • ・部品を含めすべて揃ってること
  • ・再販が可能な状態
  • ・往復の送料はお客様負担
  • ・複数購入の場合、開封品は1つのみ

商品の購入

当日出荷(15時まで)
1年保証付き
専門家が対応、わからなかったらお気軽にお電話を

セット商品の購入

無線チャイムXプラス 呼出ボタン+ナンバー表示器
商品名
  • 無線チャイムXプラス 呼出ボタン & ナンバー表示器
商品番号
QQ-30313g
価格
8,400円(税込)
送料
  • 750円
  • 北海道・沖縄は1,600円
  • 合計11,000円以上で送料をQQベルが負担
  • 北海道・沖縄は11,000円以上で800円
  • 表示金額は全て消費税込みの価格です。
支払い
  • 代引き 手数料 350円(税込)
  • クレジットカード
  • 法人・請求書後払い
  • 前払い(ゆうちょ銀行)

下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。

追加用商品の購入

呼出ボタン、ナンバー表示器を追加できます。追加できる台数は無制限です。後からの追加にも対応しています。

無線チャイムXプラス 呼出ボタンQQ-30313の画像
商品名
  • 無線チャイムXプラス 呼出ボタン
商品番号
QQ-30313
価格
1,600円(税込)
数量:
無線チャイムXプラス ナンバー表示器QQ-30298の画像
商品名
無線チャイムXプラス ナンバー表示器
商品番号
QQ-30298
価格
6,800円(税込)
数量:

オプションの購入

必要な方だけ購入ください。電波が届く場合は不要です。

無線チャイムXプラス 中継機の画像
商品名
  • 無線チャイムXプラス 中継機
商品番号
QQ-30315
価格
7,500円(税込)

電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。

数量:

チャイム音 一覧

Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。(フラッシュチャイムは停止できます。)

無線チャイムXプラス チャイム音一覧

よくある質問(FAQ)

ご不明な点がございましたら、お気軽にお電話で相談くださいませ。知識豊富な専門スタッフが対応いたします。
QQベル電話:06-7165-8210(相談無料)

ボタンを押し続けた時、連続で呼び出しますか?
いいえ、最初に1回押した時に送信するだけです。いったん手を離して、最初に押してから約4秒後にボタンを押すと送信します。送信されると赤ランプが点灯(電池切れ時は点滅)するので、送信を確認できます。相手が気づくまで連続で呼びたい場合は、「呼出ボタン & フラッシュチャイム」が便利です。
wifiの無い場所で利用できますか?
はい、利用できます。wifiは利用しません。本体に無線機能が入ってますので、どこでも利用できます。
海外で利用できますか?
できません。本商品は総務省・電波技術基準適合品です。日本国内の利用での承認を取得してます。

仕様

セット

商品名
  • 無線チャイムXプラス 呼出ボタン & ナンバー表示器
商品番号
QQ-30313g
製造元
リーベックス株式会社
周波数
315MHz 特定小電力電波帯
電波の到達距離
屋外見通し180m 屋内見通し90m(水平)
IDコード数
256通り

呼出ボタン

商品名
  • 無線チャイムXプラス 呼出ボタン
商品番号
QQ-30313
送信方法
押しボタンを押して送信
電源
電池専用(コイン型リチウム電池CR2032 X 2個)
電池寿命
約1年半(1日10回使用 気温20℃時)
送信表示
送信時 赤色LED4秒間点灯
電池切表示
送信時 赤色LED点滅
確認音
無し
電源スイッチ
無し
寸法
60(高さ) × 70(幅) × 22(奥行)mm
重量
重量:46g (取付プレート込み 電池は含まず)
使用場所
屋内 / 屋外 (防塵形・耐水形 IP56相当)
利用可能温度
-10℃ ~ +45℃
付属品
  • テスト用電池 CR2032 X 2個
  • 取付用両面テープ 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • IDコード設定用ミニドライバー
  • 取扱説明書

ナンバー表示器

商品名
無線チャイムXプラス ナンバー表示器
商品番号
QQ-30298
電源
AC100V専用(電源アダプタ付属)
電池切れ表示
送信機電池切れランプ:赤色点灯または点滅
電源スイッチ
有り
音量可変範囲
0~110dB/1m 音量ボタンで8段階可変
チャイム音
64種類
選曲
選曲モード/オールチャイム/オールサイレン に切替可能
表示モード
1回表示モード/連続表示モード に切替可能
受信ランプ
  • 受信時にナンバーが赤点灯
  • 2回目受信で赤点滅(履歴表示モード)
寸法
143(高さ) × 86(幅) × 35(奥行)mm
重量
約217g (電源アダプタを含まない)
使用場所
屋内専用
利用可能温度
-10℃ ~ +45℃
付属品
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • 電源アダプタ 1個
  • IDコード設定用ミニドライバー
  • 取扱説明書

商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
