無線チャイムXプラス
音・振動センサー・LEDライト

QQベル 商品番号:QQ-30312f

使用イメージ

インターホンや電話が鳴るとLEDライトでお知らせ。

商品の仕組み

音や振動に反応して、離れた場所でまぶしいフラッシュと光でお知らせします。

  • 室内のインターホンの音の出る場所(スピーカー)の上に、音・振動センサーを貼り付けます。
  • インターホンで音が鳴ると、音・振動センサーが反応し、信号を送信します。
  • 離れた場所のLEDライトで、光でお知らせします。音は鳴りません。
  • 光パターンの違いで64ヶ所まで区別できます。複数センサー時に役立ちます。
  • 無線なので工事不要、無線距離は屋外180メートル・屋内90メートルです。

商品内容

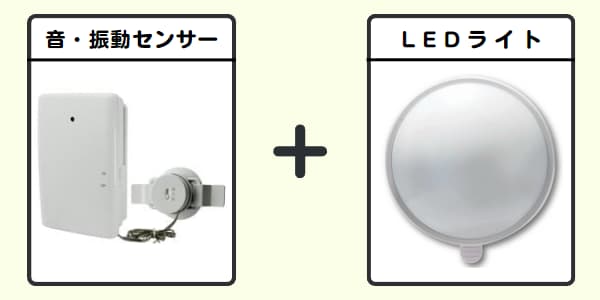

無線チャイムXプラス 音・振動センサー・LEDライトセット

  • 商品名 :
    無線チャイムXプラス 音・振動センサー・LEDライトセット
  • 商品番号 : QQ-30312f
    (QQ-30312とQQ-30317の組み合わせ)
  • 価格 : 6,100円(税込)
  • 音・振動センサーは電池専用、LEDライトは電池またはAC100V(電源アダプタ追加)
  • 音と振動に反応 無線180m(屋外) 無線90m(屋内)ライト点灯(音無し) 在庫有り当日出荷返品OK

00 : 目次

設置方法

音・振動センサーの設置

センサー部の取付場所

無線チャイムXプラス 音・振動センサーの貼り付け場所

  • モニター付インターホンやオートロックの場合は、スピーカーの上にかぶせるように貼付けます。
  • 電話機の場合はスピーカー近くの側面に貼り付けます。
  • センサー部の貼り付けには、直径4cm以上のスペースが必要です。
  • 振動のある場所では利用できません。
  • 受話器タイプのインターホンには設置できません。
  • 音が鳴るだけの古いタイプのチャイムではご利用できません。

音・振動センサーの設置方法

無線チャイムXプラス 音・振動センサーの設置方法

Xプラス 音・振動センサーの設置方法1

Xプラス 音・振動センサーの設置方法2

  • ①取付プレートを付属の両面テープまたはネジで壁面に貼り付けます。
  • ②取付プレートに本体を上からスライでして固定します。
  • ③センサーをスピーカーの上に吸盤と両面テープで固定します。
  • 吸盤だけでも固定できますが、両面テープ利用の方が動作が安定します。
  • ※インターホンの音が小さくなると感じる場合は、スピーカーの真上から少しずらして調整してください。

音・振動センサーの設置例

無線チャイムXプラス 音・振動センサーの設置イメージ

  • 取付プレートを使って、本体をしっかり固定してください。
  • 本体を上に置くだけの場合は、落下の可能性があるのでやめてください。
  • 本体を棚に置く場合も、しっかり固定することを推奨します。
  • センサー部と本体をつなぐコードの長さは、約30cmです。
  • 電池交換の場合は、本体を取付プレートから外して行います。

LEDライトの設置例

無線チャイムXプラス LEDライトの設置方法3種類

  • 【 壁面に固定(両面テープ) 】
    取付プレートを付属の両面テープで貼り付け、本体を取付プレートに固定します。
    ※ザラザラな面や凹凸のある面には、両面テープでの貼り付けはできません。
  • 【 壁面に固定(ネジ) 】
    付属のネジを壁面などにねじ込み、ネジの頭に取付プレートを引っかけて、本体を取付プレートに固定します。
  • 【 机・台に置く 】
    机、台、棚に置いて利用。高さ1m以下の場合は電波到達距離が短くなる場合があります。
  • 金属面や金属製品の近くに取り付けると電波到達距離が短くなります。
  • 【磁石で固定 】
    鉄製のドアやスチール棚に、付属の磁石(マグネット)で固定します。
    本体がすべり落ちる場合は、付属の滑り止めシートを取付プレートに貼り付けます。
    ※磁石の接着力は強くありません。金属面や金属製品 の近くに設置すると 電波到達距離が 短くなります。
  • LEDライトを電池利用の場合は屋外に設置できます。

音・振動センサーの詳細

音・振動センサーの大きさ

無線チャイムXプラス 音・振動センサーの寸法

音・振動センサーの設定

無線チャイムXプラス 音・振動センサーの設定

  • 電源スイッチで、音・振動センサーをオンオフできます。
  • センサーが反応すると、送信ランプが約4秒間赤色点灯します。
  • 電池切れの場合は、送信ランプが点滅します。
  • センサーの反応を、送信ランプで確認できます。
  • 感度切換スイッチで、感度「強」「中」「小」の切換ができます。
  • 「感度弱」にすると、周りの音により反応しにくくなります。

音・振動センサーの電源

無線チャイムXプラス 音・振動センサーの電源

  • 音・振動センサーの電源はアルカリ単4乾電池が2本です。
  • 音・振動センサーの電源はAC100Vでは利用できません。
  • 電池寿命は約2ヶ月(1日10回送信 20℃時)です。
  • 電池切れの場合は、センサー反応時に送信ランプが点滅します。
  • 受信機で音・振動センサーの電池切れ表示します。

LEDライトの詳細

LEDライトの大きさ

無線チャイムXプラス 音・振動センサーの寸法

選べる光パターン

無線チャイムXプラス LEDライトの光の種類と点灯時間

  • 光りのパターン64種類から自由に選べます。
  • 基本カラーは8色(白、水色、青、緑、黄色、電球色、赤、ピンク)
  • 光り方は8種類(点灯、点滅、早い点滅、揺らめく光A、B、C レインボーA、B)
  • 点灯時間は15秒または60秒
  • ※LEDライトで音は鳴りません

LEDライトの設定

無線チャイムXプラス LEDライトの設定

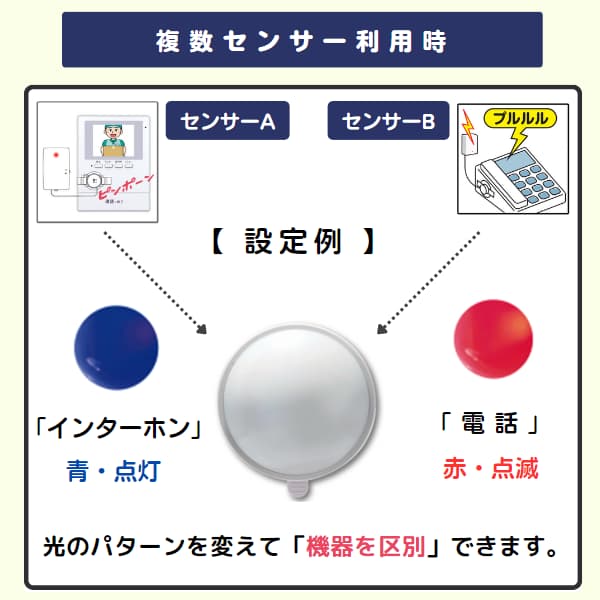

  • 複数ボタン利用時に光パターンを変えて場所を特定できます。
  • カラー、光り方は64種類のパターンから自由に選べます。
  • 動作モードは2種類、「周囲が明るくても動作」「周囲が暗い時のみ動作(5ルクス以下)」

2電源対応

無線チャイムXプラス 2電源対応 電池利用時は屋外設置OK

無線チャイムXプラス LEDライトを前から見たイラスト

  • LEDライトは電池利用の場合、屋外で利用出来ます。
  • 【防水規格】防塵形・防噴流形 IP55相当
  • LEDライトは電池、AC100Vの2電源対応です。
  • 電池利用:単3アルカリ電池3本利用で、電池寿命は約3ヶ月(1日10回受信 20℃時 受信表示1番15秒設定)
  • AC100V利用:別売の専用電源アダプタ(コード長1.8m)を使用します。
  • LEDライトに、送信機とLEDライトの電池切れ表示ランプを搭載してます。

増設について

音・振動センサー、LEDライト、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

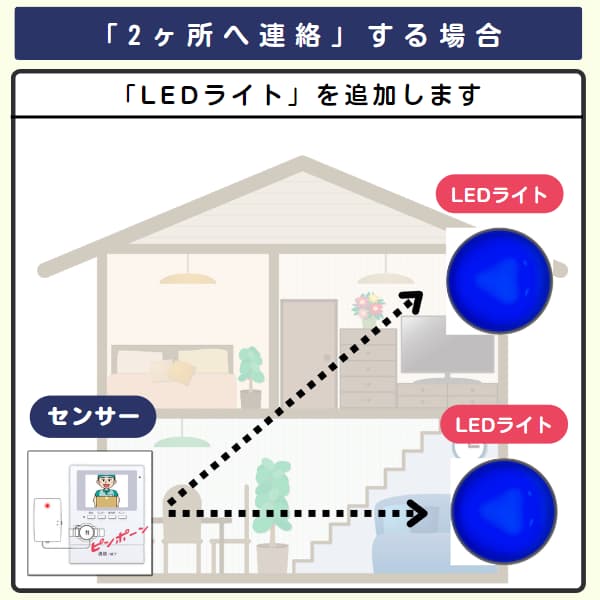

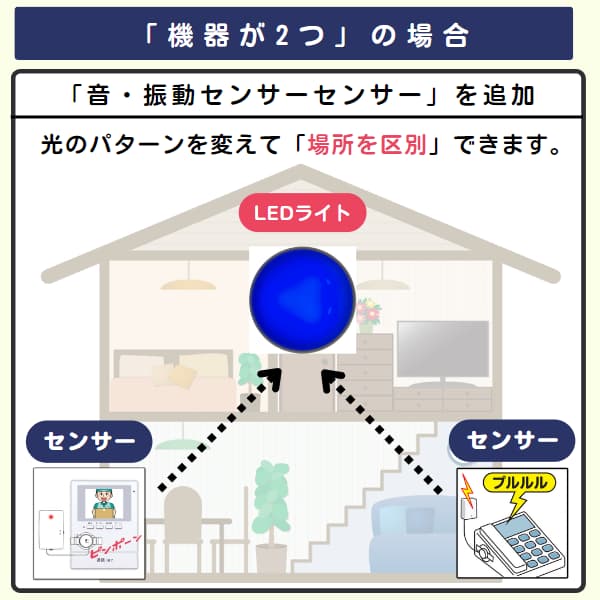

同じグループとして利用

無線チャイムXプラス 音・振動センサー、LEDライト 何台でも追加できます。

  • どの音・振動センサーが反応しても、全てのLEDライトでお知らせします。
  • 音・振動センサー毎に光パターンを変えて、送信元を区別できます。

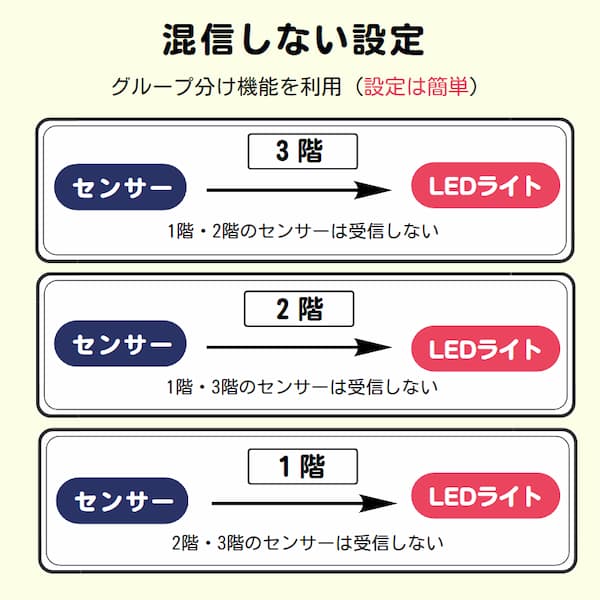

違うグループとして利用

音・振動センサーとLEDライトのグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • 音・振動センサーが反応すると、同じグループのLEDライトでのみお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

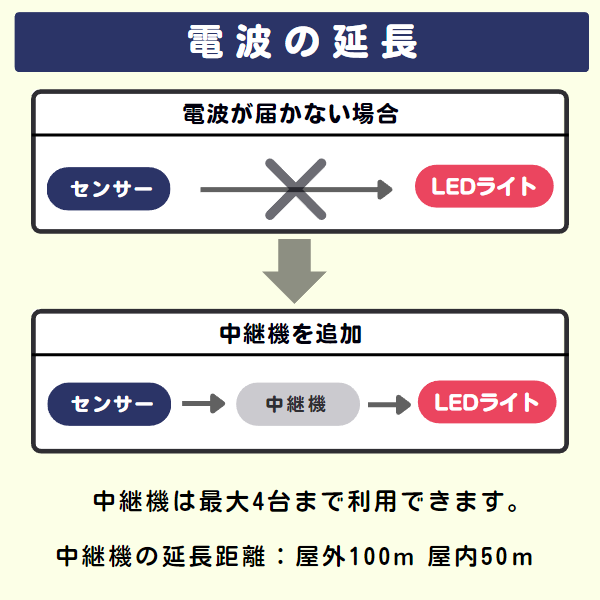

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット パターン1

LEDライトを電池で利用する場合の組み合わせ

無線チャイムXプラス 音・振動センサー・LEDライトセット

  • 商品名 :
    無線チャイムXプラス
    音・振動センサー・LEDライトセット
  • 価格 : 6,100円(税込)
  • 商品番号 : QQ-30312f
    (QQ-30312 + QQ-30317)
  • 内容 :
    音・振動センサー1台 LEDライト1台

買い物かごに入れる

基本セット パターン2

LEDライトををAC100Vで利用する組み合わせ

無線チャイムXプラス 音・振動センサー・LEDライトセットに電源アダプタ1個を追加

  • 商品名 :
    無線チャイムXプラス
    音・振動センサー・LEDライトセット
  • 価格 : 7,850円(税込)
  • 商品番号 : QQ-30312f-ac
    (QQ-30312 + QQ-30317 + QQ-30197)
  • 内容 :
    音・振動センサー1台 LEDライト1台 電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 音・振動センサーの画像

音・振動センサー

  • 価格 : 3,200円(税込)
  • 商品番号 : QQ-30312
数量 :

無線チャイムXプラス LEDライトの画像

LEDライト

  • 価格 : 2,900円(税込)
  • 商品番号 : QQ-30317
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

LEDライトを100Vで利用する場合に必要
※LEDライトを屋外で利用する場合は電池利用のみ

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。中継機は最大4台まで利用できます。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

光のパターン一覧

Xプラス LEDライト 光の順番と名前 1-32

Xプラス LEDライト 光の順番と名前 33-64

商品情報

基本仕様

商品名 無線チャイムXプラス
音・振動センサー・LEDライトセット
商品コード QQ-30312f
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平180m 屋内見通し90m

音・振動センサーの仕様

無線チャイムXプラス 音・振動センサーの寸法

商品名 無線チャイムXプラス 音・振動センサー
商品番号 QQ-30312
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 2本
電池寿命 約2ヶ月 (1日10回使用 気温20℃時)
電源スイッチ 有り
寸法 本体:87(高さ)×55(幅)×26(奥行)mm
重量 69g (電池を含まない)
使用場所 屋内
利用可能温度 -10℃ ~ +45℃
センサー感度 強/中/弱 切換式
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • レンズカバー大2枚 小1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

LEDライトの仕様

LEDライトQQ-30317の寸法

商品名 無線チャイムX50 LEDライト
商品番号 QQ-30317
製造元 リーベックス株式会社
電源 単3アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約3ヶ月
(1日10回受信 気温20℃ 受信表示1 15秒設定)
電源スイッチ 有り
電池切れ表示 受信機電池切れ:赤色点滅
送信機電池切れ:緑色点滅
チャイム音 無し(音は鳴りません)
IDコード数 256通り
LED 0.27W カラーLEDX3個
動作モード 明/暗(5ルクス以下) 切替式
点灯時間 15秒間/60秒 切替式
寸法 90(高さ)×91(幅)×32(奥行)mm
重量 148g (電池を含まない)
使用場所 屋内 屋外 (防塵型 防噴流型 IP55相当)
電源アダプタ利用時は屋外利用不可
利用可能温度 -10℃ ~ +45℃
受信可能距離 屋外見通し180m 室内90m
付属品
  • 取付用両面テープ 1枚
  • 取付用ネジ 3本
  • 取付用リブ 3本
  • 滑り止めシート 1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

製品の仕様は性能改善などの理由により変更される事があります。
