無線チャイムXプラス
音・振動センサー・フラッシュチャイム

QQベル 商品番号:QQ-30312c

使用イメージ

インターホンや電話が鳴ると目立つフラッシュでお知らせ。

商品の仕組み

音や振動に反応して、離れた場所でまぶしいフラッシュと光でお知らせします。

  • 室内のインターホンの音の出る場所(スピーカー)の上に、音・振動センサーを貼り付けます。
  • インターホンで音が鳴ると、音・振動センサーが反応し、信号を送信します。
  • 別の部屋のフラッシュチャイムで、フラッシュ(赤色LED28個)と音でお知らせします。
  • 無線なので工事不要、無線距離は屋外180メートル・屋内90メートルです。

商品内容

無線チャイムXプラス 音・振動センサー・フラッシュチャイムセット

  • 商品名 :
    無線チャイムXプラス 音・振動センサー・フラッシュチャイムセット
  • 商品番号 : QQ-30312c
    (QQ-30312とQQ-30304の組み合わせ)
  • 価格 : 9,400円(税込)
  • 音・振動センサーは電池専用、フラッシュチャイムは電池またはAC100V(電源アダプタ追加)
  • 音と振動に反応 無線180m(屋外) 無線90m(屋内)音と光で呼出♪64種連続呼び出し 在庫有り当日出荷返品OK

00 : 目次

設置方法

音・振動センサーの設置

センサー部の取付場所

無線チャイムXプラス 音・振動センサーの貼り付け場所

  • モニター付インターホンやオートロックの場合は、スピーカーの上にかぶせるように貼付けます。
  • 電話機の場合はスピーカー近くの側面に貼り付けます。
  • センサー部の貼り付けには、直径4cm以上のスペースが必要です。
  • 振動のある場所では利用できません。
  • 受話器タイプのインターホンには設置できません。
  • 音が鳴るだけの古いタイプのフラッシュチャイムではご利用できません。

音・振動センサーの設置方法

無線チャイムXプラス 音・振動センサーの設置方法

Xプラス 音・振動センサーの設置方法1

Xプラス 音・振動センサーの設置方法2

  • ①取付プレートを付属の両面テープまたはネジで壁面に貼り付けます。
  • ②取付プレートに本体を上からスライでして固定します。
  • ③センサーをスピーカーの上に吸盤と両面テープで固定します。
  • 吸盤だけでも固定できますが、両面テープ利用の方が動作が安定します。
  • ※インターホンの音が小さくなると感じる場合は、スピーカーの真上から少しずらして調整してください。

音・振動センサーの設置例

無線チャイムXプラス 音・振動センサーの設置イメージ

  • 取付プレートを使って、本体をしっかり固定してください。
  • 本体を上に置くだけの場合は、落下の可能性があるのでやめてください。
  • 本体を棚に置く場合も、しっかり固定することを推奨します。
  • センサー部と本体をつなぐコードの長さは、約30cmです。
  • 電池交換の場合は、本体を取付プレートから外して行います。

フラッシュチャイムの取付

フラッシュチャイムを壁面に設置

フラッシュチャイムを卓上に置く、磁石で固定するイラスト

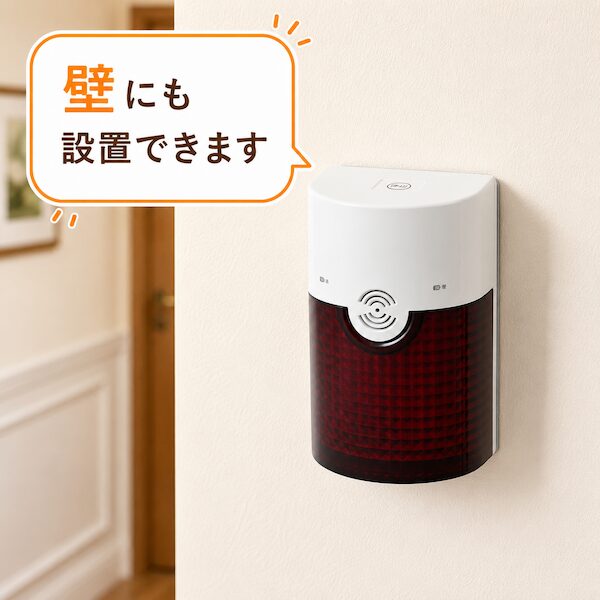

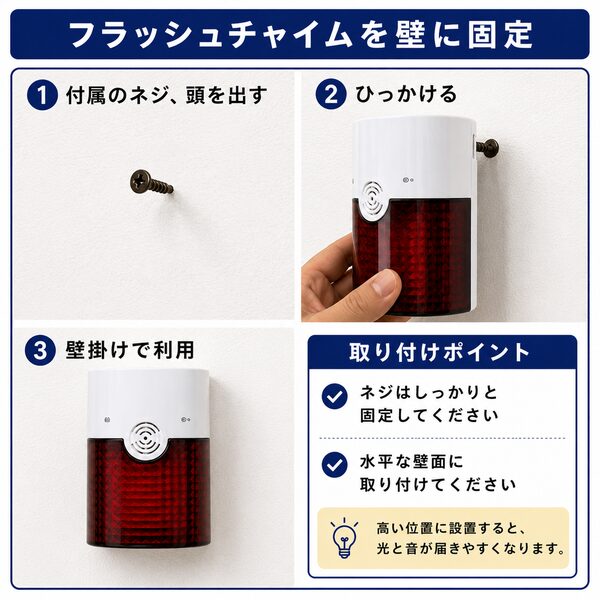

  • 付属のネジを壁面などにねじ込み、ネジの頭にフラッシュチャイムを引っかけて壁掛けします。
  • 取り付け位置は床面から1メートル以上の場所にしてください。

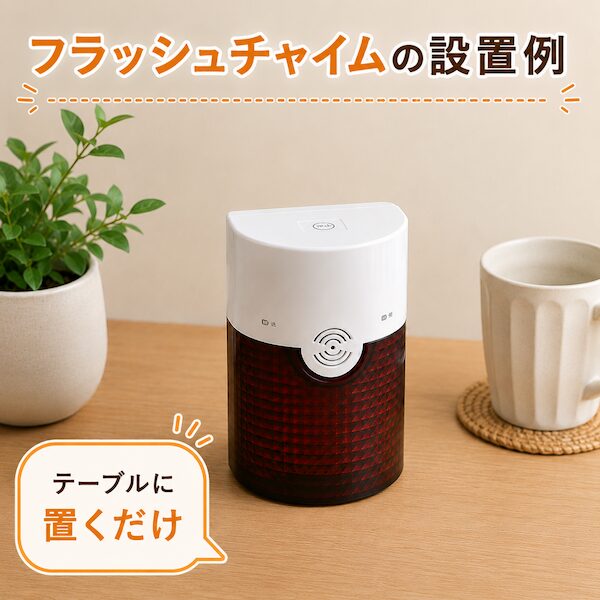

  • 卓上、棚、受付テーブルの上に置くことができます。
  • スチール製の場所に置くと電波の受信感度が弱くなる場合があります。

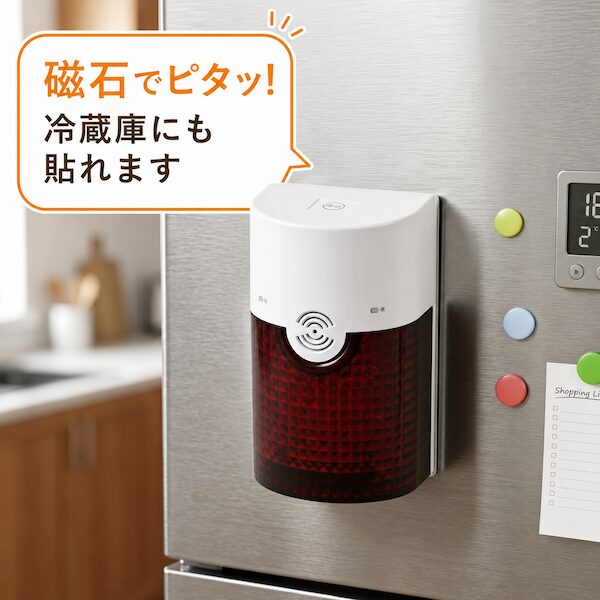

  • 内臓のマグネットで鉄製のドアやスチールに固定できます。

音・振動センサーの詳細

音・振動センサーの大きさ

無線チャイムXプラス 音・振動センサーの寸法

音・振動センサーの設定

無線チャイムXプラス 音・振動センサーの設定

  • 電源スイッチで、音・振動センサーをオンオフできます。
  • センサーが反応すると、送信ランプが約4秒間赤色点灯します。
  • 電池切れの場合は、送信ランプが点滅します。
  • センサーの反応を、送信ランプで確認できます。
  • 感度切換スイッチで、感度「強」「中」「小」の切換ができます。
  • 「感度弱」にすると、周りの音により反応しにくくなります。

音・振動センサーの電源

無線チャイムXプラス 音・振動センサーの電源

  • 音・振動センサーの電源はアルカリ単4乾電池が2本です。
  • 音・振動センサーの電源はAC100Vでは利用できません。
  • 電池寿命は約2ヶ月(1日10回送信 20℃時)です。
  • 電池切れの場合は、センサー反応時に送信ランプが点滅します。
  • 受信機で音・振動センサーの電池切れ表示します。

フラッシュチャイムの詳細

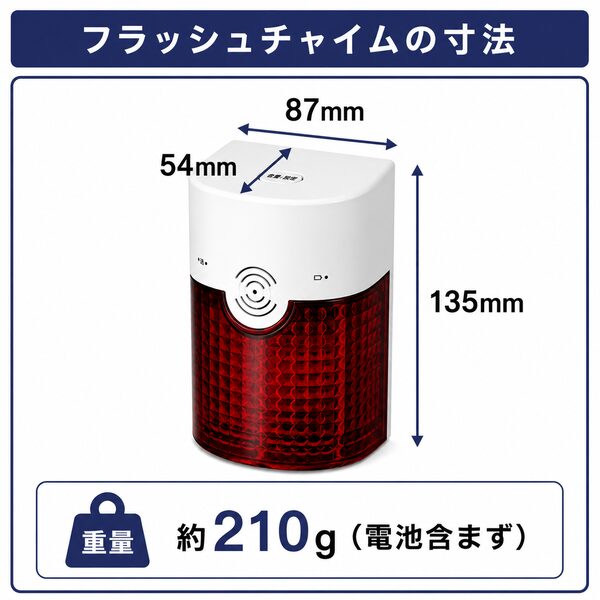

フラッシュチャイムの大きさ

無線チャイムXプラス 音・振動センサーの寸法

お知らせ方法と動作時間

フラッシュチャイムの動作

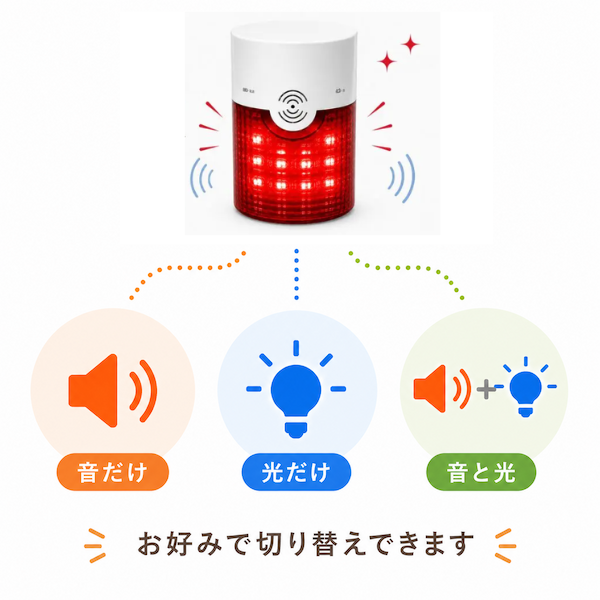

  • フラッシュチャイムのお知らせ方法は「フラッシュのみ」「音のみ」「フラッシュと音」 の3種類です。
  • お知らせ方法の切換スイッチで簡単に変更できます。電源オフもできます。

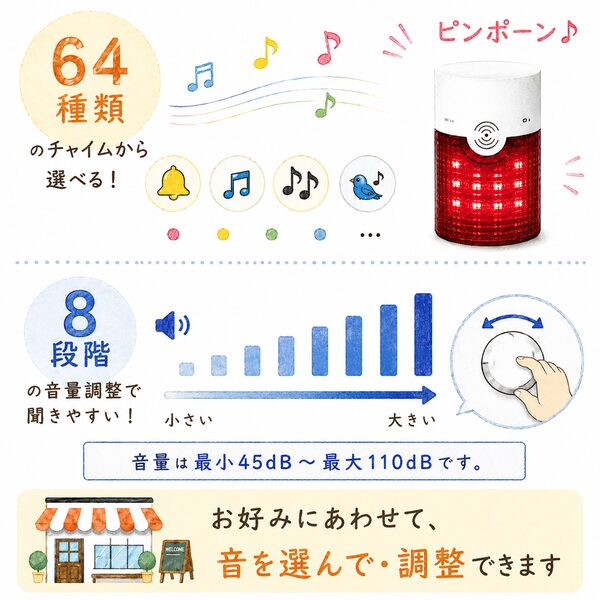

  • 音量調整ができます。音量可変範囲は45~110dB/1mです。

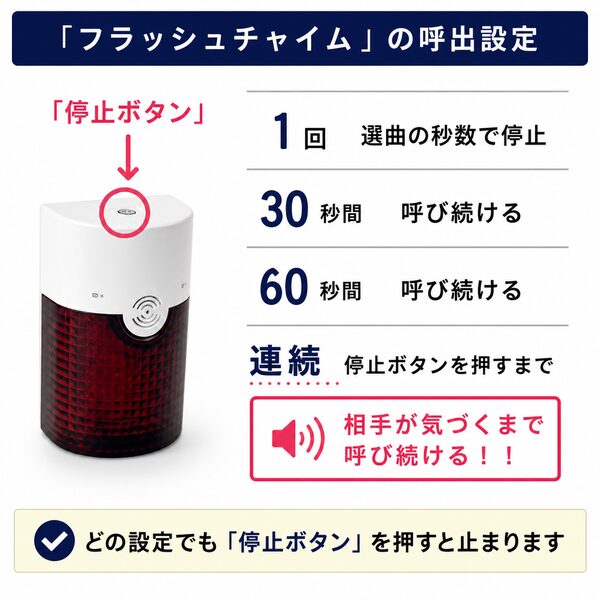

  • 動作時間は、1回/30秒間/60秒間/連続の切換ができます。
  • 連続モードは、フラッシュチャイム上部の停止ボタンを押すまで呼び続けます。
  • 1回モードの動作時間と最大音量は選択した音の種類によって変わります。

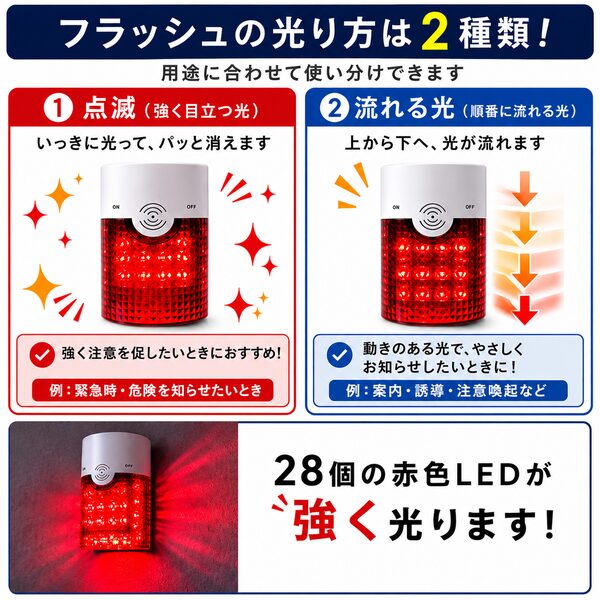

目立つ光でお知らせ

28個の赤色LEDが光ります。

ピカピカ点滅

フラッシュチャイムがピカピカ点滅

↑画面をクリックすると再生

流れる光

フラッシュチャイムの流れる光

↑画面をクリックすると再生

  • フラッシュのモードは、「ピカピカ点滅」と「流れる光」の2種類から選べます。
  • フラッシュモードの切替ボタンで簡単に変更できます。

64種類の音

チャイム音を視聴する
(別ページに移動します)

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

Xプラス 音の種類 64種類

  • フラッシュチャイムの音の種類は64通りです。お好みの呼び出し音が選べます。
  • 選んだ音により、光と鳴る時間の長さが変わります。
  • 複数のボタン利用時は音を変えて、ボタンの場所を区別できます。
  • フラッシュの種類でボタンの場所を区別することはできません。

屋外OK 2電源対応

フラッシュチャイムは屋外利用OK 2電源対応

  • フラッシュチャイム、テーブルや棚に置くだけ、壁掛けや手に持って移動も簡単

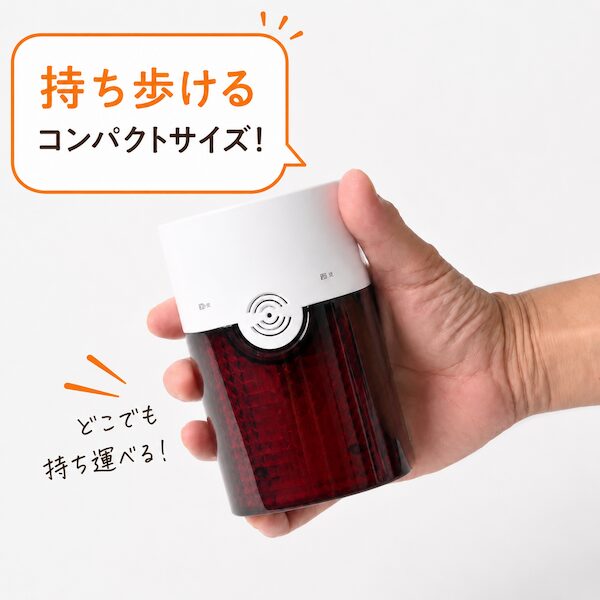

  • フラッシュチャイムは、手で持てる大きさ、210gで移動も簡単(電池利用時)

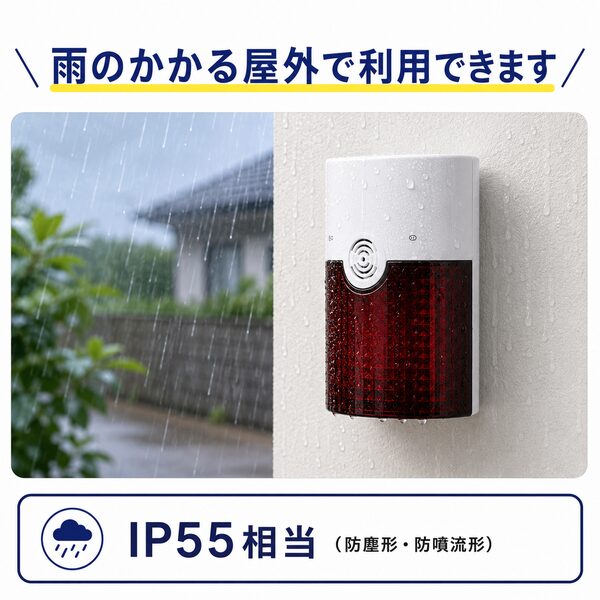

  • フラッシュチャイムは防塵形・防噴流形(IP55相当)屋外で利用できます。

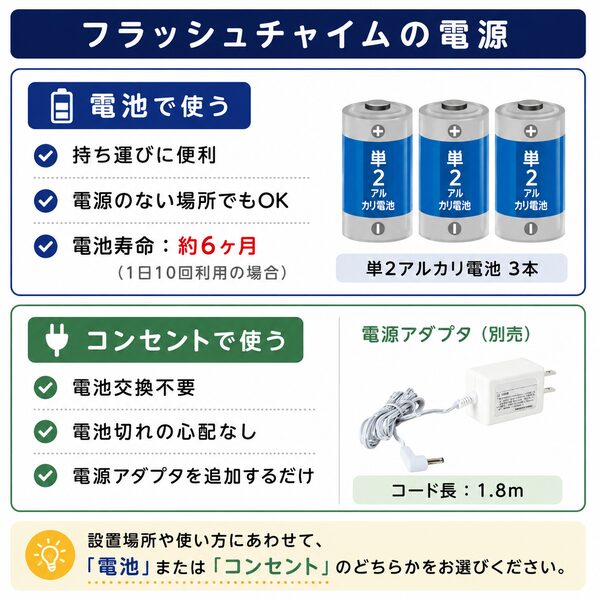

  • フラッシュチャイムは電池、AC100Vの2電源対応です。
  • 電池利用:単2アルカリ電池3本利用で、電池寿命は約6ヶ月(1日10回送信 20℃時)
  • AC100V利用:別売りの電源アダプタを使用

増設について

音・振動センサー、フラッシュチャイム、どちらも何台でも追加できます。後からの増設もOK、台数に制限はありません。

同じグループとして利用

無線チャイムXプラス 音・振動センサー、フラッシュチャイム 何台でも追加できます。

  • どの音・振動センサーが反応しても、全てのフラッシュチャイムでお知らせします。
  • 音・振動センサー毎にフラッシュチャイム音を変えて、送信元を区別できます。

違うグループとして利用

音・振動センサーとフラッシュチャイムのグループ分け機能

  • グループ分けの機能を使う事により、混信しない設定ができます。
  • 音・振動センサーが反応すると、同じグループのフラッシュチャイムでのみお知らせします。
  • グループ分けは最大256通り、何度でも自由に設定・変更ができます。
  • グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。

無線について

無線180メートル

戸建て住宅なら問題なく無線は届きます。上下階では1階→3階で利用できます。

屋外180m
屋内90m
間にドアや壁があってもOK

無線の距離

センサーとチャイムの間に、ドア・窓・パーティション・壁などが有っても大丈夫です。ただし鉄製の防火扉などは影響を受けます。電波が直接届かない場合は、中継機を追加して延長できます。中継の追加台数に制限はありません。

到達距離の目安 同じ階 1階→2階 1階→3階
木造 ◎ (90m) ◎ (80m) ○ (70m)
鉄筋 ALC (住居) ◎ (80m) ○ (70m) △ (50m)
鉄筋 (ビル・学校) ○ (70m) ○ (60m) △☓(30m)

()内は水平の距離です。※環境によっては、上記の距離よりも短くなる場合があります。

さらに延長可能

中継機を利用すれば延長できます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。中継機は4台まで増設可能

中継機は2電源対応(電池 & 100V)で、雨のかかる屋外に設置が可能です。

中継機の延長距離は、屋外100m・屋内50mです。

※中継機1台につき、タイムラグが4秒以上発生します。

鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

安心の認定品

技術基準適合照明等のマーク取得商品

本商品は技術基準適合証明等のマーク(技適マーク)がついてる、日本国内認証品です。海外での利用はできません。

無線の電波が届かない場合は?

電波保障
無料相談
返品OK

電波が届かず、ご利用になれない場合は返品、交換できます。※商品やパッケージに破損、傷が無いことが条件です。

お買い物ガイド

購入手続き

基本セット パターン1

フラッシュチャイムを電池で利用する場合の組み合わせ

無線チャイムXプラス 音・振動センサー・フラッシュチャイムセット

  • 商品名 :
    無線チャイムXプラス
    音・振動センサー・フラッシュチャイムセット
  • 価格 : 9,400円(税込)
  • 商品番号 : QQ-30312c
    (QQ-30312 + QQ-30304)
  • 内容 :
    音・振動センサー1台 フラッシュチャイム1台

買い物かごに入れる

基本セット パターン2

フラッシュチャイムををAC100Vで利用する組み合わせ

無線チャイムXプラス 音・振動センサー・フラッシュチャイムセットに電源アダプタ1個を追加

  • 商品名 :
    無線チャイムXプラス
    音・振動センサー・フラッシュチャイムセット
  • 価格 : 11,150円(税込)
  • 商品番号 : QQ-30312c-ac
    (QQ-30312 + QQ-30304 + QQ-30197)
  • 内容 :
    音・振動センサー1台 フラッシュチャイム1台 電源アダプタ1個

買い物かごに入れる

増設用機器

追加用の商品です。後で追加もOK 何台でも追加可能です。

無線チャイムXプラス 音・振動センサーの画像

音・振動センサー

  • 価格 : 3,200円(税込)
  • 商品番号 : QQ-30312
数量 :

無線チャイムXプラス フラッシュチャイムの画像

フラッシュチャイム

  • 価格 : 6,200円(税込)
  • 商品番号 : QQ-30304
数量 :

オプション

必要な人だけ購入してください。
後で追加もできます。

無線チャイムX50 電源アダプタの画像

電源アダプタ

  • 価格 : 1,750円(税込)
  • 商品番号 : QQ-30197
数量 :

フラッシュチャイムを100Vで利用する場合に必要。

無線チャイムXプラス 中継機の画像

中継機

  • 価格 : 7,500円(税込)
  • 商品番号 : QQ-30315
数量 :

電波が直接届かない場合に中継機を追加することで延長できます。中継機は最大4台まで利用できます。

商品選びに困ったらお気軽にお問い合わせください。QQベルお助け相談室、電話06-7165-8210

商品選びに困ったらお気軽に。タップで電話がかかります。電話注文もOK 06-7165-8210

フラッシュチャイム音一覧

商品情報

基本仕様

商品名 無線チャイムXプラス
音・振動センサー・フラッシュチャイムセット
商品コード QQ-30312c
メーカー リーベックス株式会社
周波数 315MHz 特定小電力電波帯
電波到達距離 屋外見通し水平180m 屋内見通し90m

音・振動センサーの仕様

無線チャイムXプラス 音・振動センサーの寸法

商品名 無線チャイムXプラス 音・振動センサー
商品番号 QQ-30312
製造元 リーベックス株式会社
電源 単4アルカリ電池 x 2本
電池寿命 約2ヶ月 (1日10回使用 気温20℃時)
電源スイッチ 有り
寸法 本体:87(高さ)×55(幅)×26(奥行)mm
重量 69g (電池を含まない)
使用場所 屋内
利用可能温度 -10℃ ~ +45℃
センサー感度 強/中/弱 切換式
送信表示 赤色LED 4秒間点灯
電池切表示 送信時 赤色LED点滅
付属品
  • 取付用両面テープ付 1枚
  • 取付用ネジ 2本
  • 取付用リブ 2本
  • レンズカバー大2枚 小1枚
  • IDコード設定用ミニドライバー
  • 取扱説明書

フラッシュチャイムの仕様

無線チャイムX50 フラッシュチャイムの寸法

商品名 無線チャイムXプラス フラッシュチャイム
商品番号 QQ-30304
製造元 リーベックス株式会社
電源 単2アルカリ電池 x 3本
専用電源アダプタ利用でAC100V
電池寿命 約6ヶ月(1日10回受信 気温20℃)
※連続モード利用時を除く
電源スイッチ 有り

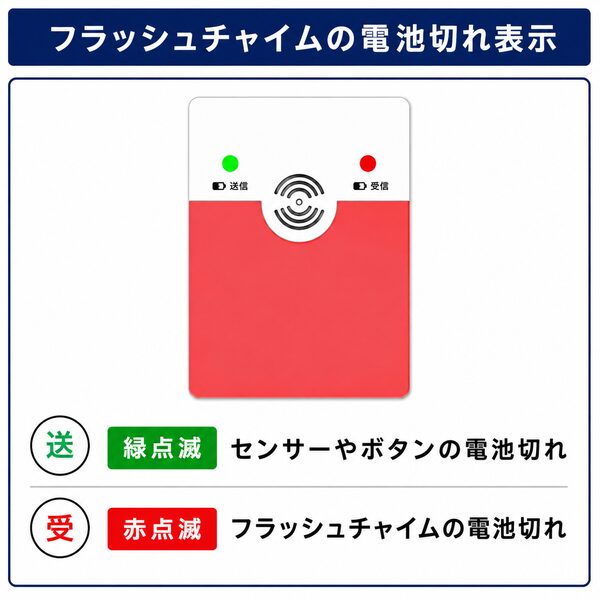

電池切れ表示 有り
音量可変範囲 45~110dB/1m
チャイム音 64種類
IDコード数 256通り
フラッシュの切替 「点滅」と「流れる」の2種類
音の切替 フラッシュのみ/音のみ/フラッシュと音 に切替可能
動作時間 1回/30秒間/60秒間/連続に切替可能
寸法 135(高さ)×87(幅)×54(奥行)mm
重量 210g (電池を含まず)
使用場所 屋内 屋外 (防沫形 IP55)
受信可能距離 屋外見通し180m 室内90m
付属品
  • 取付用ネジ 1本
  • 取付用リブ 1本
  • IDコード設定用ミニドライバー
  • 取扱説明書
