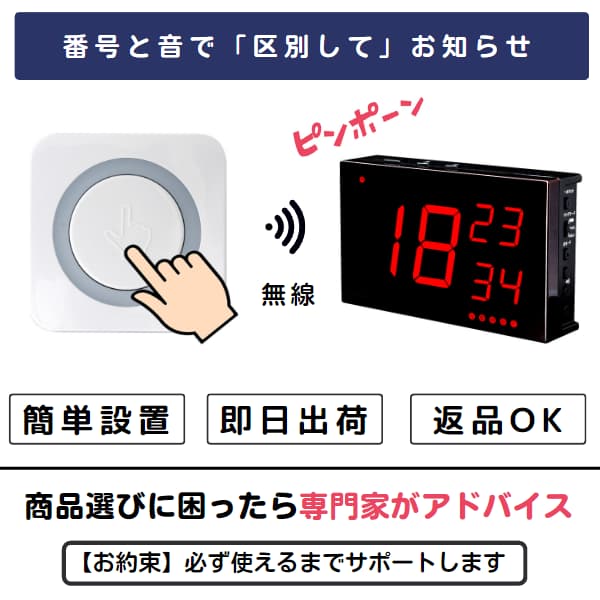

卓上ボタンを押すと、番号で区別してお知らせ【無線】

このページの商品を購入する

複数のボタン利用に便利

番号表示と、チャイム音の違いで、ボタンを区別してお知らせします。

項目名をクリックすると移動します。

商品構成
商品の概略
卓上ボタンの詳細
ナンバー表示器の詳細
電源について
商品の寸法
設置方法
追加（増設）について
無線について
購入する
チャイム音一覧
よくある質問
仕様

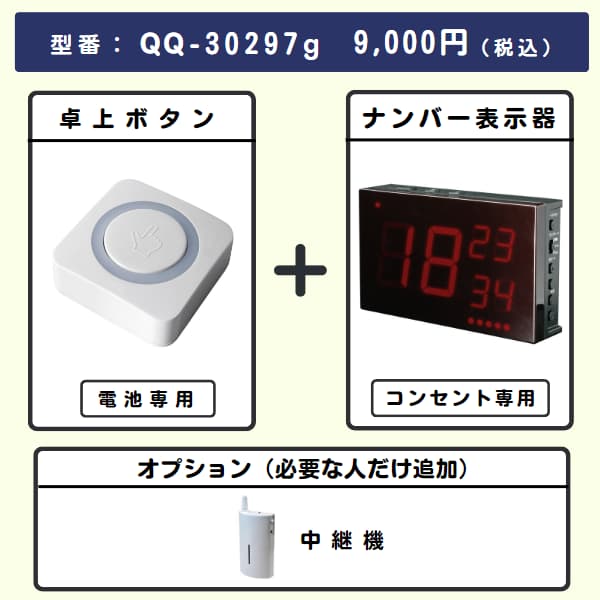

商品構成

押して呼び出す「卓上ボタン」と、離れた場所で通知する「ナンバー表示器」を組合せて利用します。

商品名

無線チャイムXプラス　卓上ボタン＆ナンバー表示器

内容

卓上ボタン： 1個
ナンバー表示器： 1台

商品番号

QQ-30297g

価格

9,000円（税込）

電源 卓上ボタン

電池専用（単４電池 X 4本）

電源 ナンバー表示器

コンセント専用（電源アダプタ付属）

追加商品

卓上ボタン（QQ-30297）2,200円
ナンバー表示器（QQ-30298）6,800円

オプション

中継器（QQ-30315）7,500円

在庫有り当日出荷返品OK 1年保証

【卓上ボタン】

確認ランプ確認音屋外OK 消し機能付き

【ナンバー表示器】

番号表示と音で呼出 ♪64種番号表示64まで音量調整8段階履歴表示屋内専用

無線180m（屋外）無線90m（屋内）

商品の仕組み

商品の概略

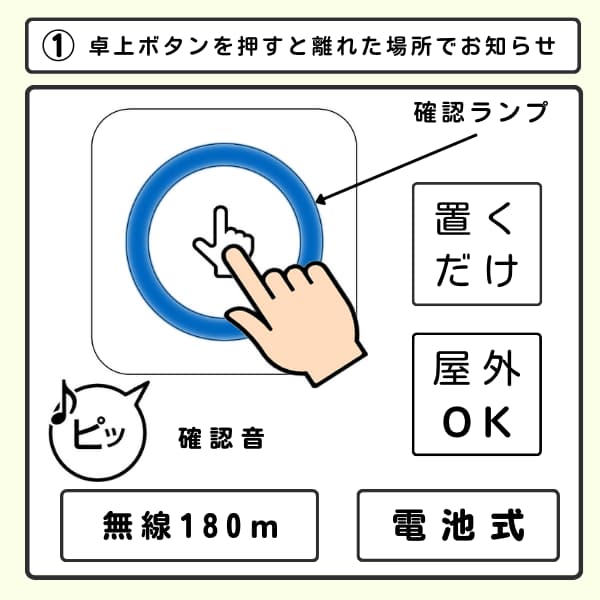

卓上ボタンを押すと、無線で離れた場所にお知らせします。

卓上ボタンの概略

卓上ボタンは、机や台に置くだけです。固定はできません。

電池式なのでどこでも設置できます。雨のかかる屋外でも利用できます。

卓上ボタンを押すと、青いランプが4秒間点灯、ピッという確認音が鳴り、電波を送信します。

卓上ボタンを約5秒間押し続ける（長押し）と、緑のランプが点灯し確認音（ピピピピピ音）が鳴り、ナンバー表示器の番号がクリアされます。

ナンバー表示器の概略

無線の距離は屋外見通し180メートル、屋内見通し90メートルです。ナンバー表示器は机や台に置くだけ、壁掛けにも対応してます。

卓上ボタンを押すと、番号表示とチャイム音でお知らせします。チャイム音は64種内蔵で、音量調整ができます。番号は01～64までの表示ができます。クリアボタンを押すまで番号表示が消えない「履歴表示モード」と自動で消える「1回表示モード」の切り替えができます。

卓上ボタンの詳細

卓上ボタン　画像

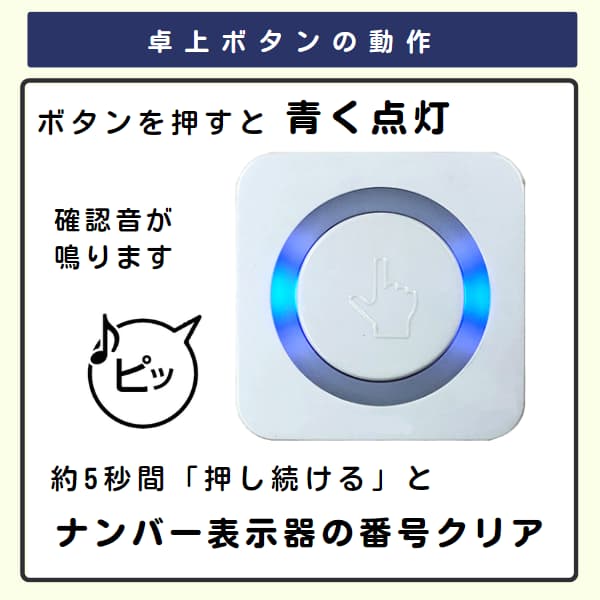

卓上ボタンの動作

卓上ボタンを押すと、「光」と「確認音」で、電波が送信された事を確認できます。

卓上ボタンを押すと、送信確認の青色LEDランプが4秒間点灯します。
電池切れ時は、青色LEDが点滅します。
卓上ボタンを押すと、卓上ボタンで「ピッ」と確認音が鳴ります。
電池切れ時は、「ピッピッ」と音が鳴ります。
卓上ボタンを約5秒間押し続ける（長押し）と、緑のランプが点灯し確認音（ピピピピピ音）が鳴り、ナンバー表示器のこのタッチボタンの番号がクリアされます。
複数のナンバー表示器を履歴表示モードで利用する場合に便利な消し機能です。
確認音の音量調整はできません。
電源スイッチはありません。

卓上ボタンの特徴

卓上ボタンの押す部分は直径38mmと大きく、押しやすいボタンです。
電池寿命は2年（1日10回）と長い商品です。
ボタンを押した時に、目立つ青いランプの点灯で「電波が送信された」を確認できます。
ボタンを押した時に、「ピッ」という音が鳴り「電波が送信された」を確認できます。
複数ボタンで利用の場合は、ピッという音で感覚的にどこで押されたかをイメージできます。（ピッ音が聞こえる範囲）

ナンバー表示器の詳細

ナンバー表示器　画像

1回表示モード

1回表示モードは、番号を1つだけ表示します。

表示される番号は「1つ」だけです。
表示は一定時間で消えます。
呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
4秒後に新しい呼び出しを受けると、前の番号が消え新しい番号を表示します。

履歴表示モード

履歴表示モードは、番号を3つ表示します。

履歴モードの表示

表示される番号は「3つ」です。
クリアボタンを押すまで、番号を表示します。
呼び出しスタートから4秒間は、次の呼び出しを受け付けません。
4秒後に新しい呼び出しを受けると、次の場所に表示します。
呼び出しは最大10個まで記憶します。

履歴モードの画面の説明

左の一番大きな数字が最初の呼び出しの数字です。
右の上の数字が2番目の呼び出しの数字です。
右の下の数字が3番目の呼び出しの数字です。
下の右にに並ぶ7つのランプは4～10番目の呼び出しの待機を表示します。
呼び出しは最大10個まで記憶します。
同じ番号から2度目の呼び出しがあると、点灯が点滅に変わります。

履歴の消し方

ナンバー表示器で消す場合

指定クリアボタン1を押すと1番目の番号が消え、2番目以降が繰り上がり表示されます。
指定クリアボタン2を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。（1番目は表示されたままです。）
指定クリアボタン3を押すと2番目の番号が消え、3番目以降が繰り上がり表示されます。（1番目と2番目は表示されたままです。）
4番目以降の待機中の番号は、3番目まで繰り上がると番号表示されます。
オールクリアボタンを押すと、全ての履歴が消えます。
【注意】複数のナンバー表示器を履歴モードで利用した場合、1台の履歴を消しても他のナンバー表示器の履歴は消えません。
複数のナンバー表示器ご利用の場合は、1台を「履歴表示モード」残りを「1回表示モード」でのご利用をおすすめします。

卓上ボタンで消す場合

卓上ボタンに約5秒以上押し続けます。
緑色のLEDが光り、ピピピピピと音が鳴れば、ナンバー表示器の番号表示が消えます。
番号が消えるのは、長く触れ続けたタッチボタンの番号だけです。

チャイム音の設定

「選曲モード」「オールチャイム」「オールサイレン」の切替ができます。

【選曲モード】
それぞれの番号でチャイム音が違います。
番号と音の違いで場所を区別できます。
各番号は複数のボタンを登録できます。
各番号のチャイム音は決められており、変更はできません。
各番号で呼出時間は異なります。
【オールチャイム】
どのボタンを押しても「ピンポン音A（4秒間）」に統一されます。
番号の違いで場所を区別できます。
【オールサイレン】
どのボタンを押しても「サイレン音C（30秒間）」に統一されます。
番号の違いで場所を区別できます。

電源について

卓上ボタンの電源

卓上ボタンの電源は「電池専用」です。

卓上ボタンの電源は、電池専用です。
単4アルカリ電池を4本利用します。
電池は付属してません。
電池寿命は約2年（1日10回送信 20℃時）です。
電池切れ表示機能付きです。（送信時青色LED点滅とピッピッ音）
受信チャイムでも「電池切れ表示」します。
卓上ボタンをコンセントでは利用できません。
卓上ボタンには、電源アダプタはご利用できません。

ナンバー表示器の電源

ナンバー表示器の電源は、コンセント専用です。

コンセント（AC100V）専用です。
電源アダプタ（黒色）は付属してます。
ナンバー表示器は電池では利用できません。
電源アダプタのコードの長さは1.8メートルです。
コードの長さで届かない場合は市販の延長コードを利用します。

商品の寸法

卓上ボタンの寸法

寸法：70（高さ） × 70（幅） × 27（奥行）mm
押しボタン部：38（直径） mm
重量：60g （電池は含まず）

ナンバー表示器の寸法

寸法：86（高さ）×143（幅）×35（奥行）mm
重量：217g （電源アダプタを含まない）

設置方法

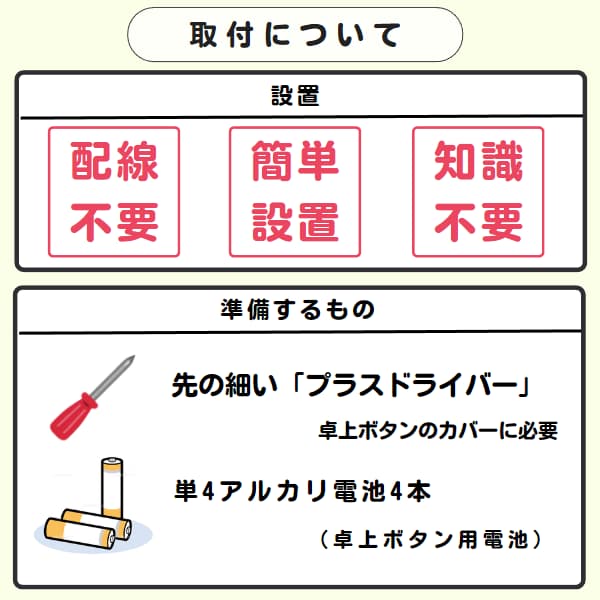

取付について

設置・取付はとても簡単です。
無線式で配線工事は必要ありません。
専門知識がなくても、簡単に設置できます。
卓上ボタンのカバーで利用するため、先の小さなドライバーを用意してください。
ネジ止めする場合は、プラスのドライバーを用意してください。
卓上ボタンの電池（単4アルカリ電池 X 4本）の用意をお願いします。

卓上ボタンの設置

卓上ボタン置くだけです。固定はできません。

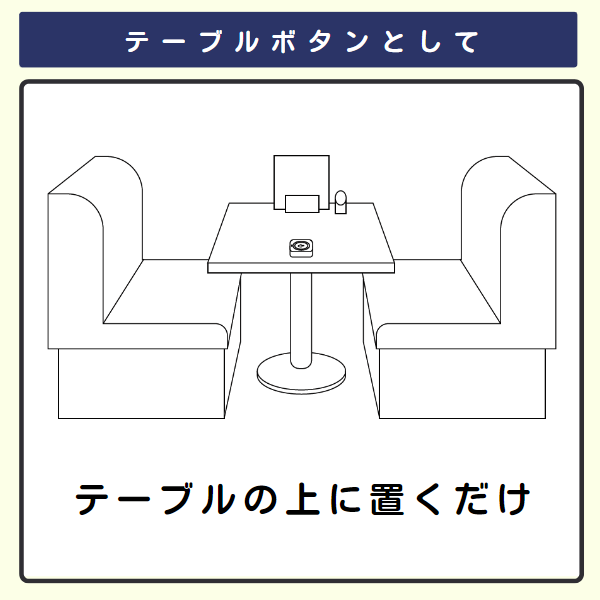

【机に置く】
机、台、棚に置いて利用できます。
卓上ボタンは置くだけです。固定することはできません。
高さ1m以下の場合は電波の到達距離が短くなる場合があります。
金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。

ナンバー表示器の設置

ナンバー表示器は屋内専用です。

【机・台に置く】
机、台、棚に置いて利用できます。
高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
【壁面に固定】
付属のネジ2本を52mm間隔で壁面などにねじ込み、ネジの頭にナンバー表示器を引っかけて壁に固定します。

追加（増設）について

ボタン（送信機）、チャイム（受信機）、どちらも何台でも追加できます。後からの追加に対応します。

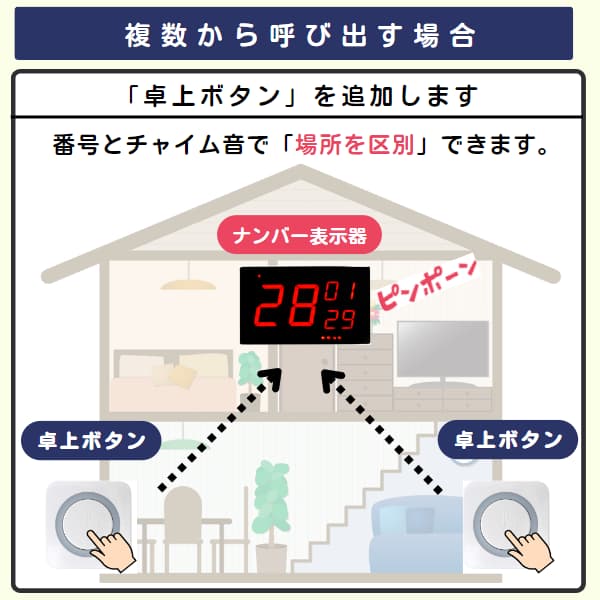

複数から呼び出す場合

押して呼び出す場所が複数の場合は、卓上ボタン（送信機）を追加します。それぞれのボタンでチャイム音を変えて、「番号表示」と「音の違い」で場所を区別してお知らせします。

複数から呼び出す場合は、卓上ボタンを追加します。
1台のナンバー表示器で複数の卓上ボタンから受信できます。
それぞれの卓上ボタンで、異なったチャイム音を設定できます。
チャイム音とナンバーの違いで、卓上ボタンの場所を区別してお知らせできます。
一つのナンバーに複数の卓上ボタンを登録できます。

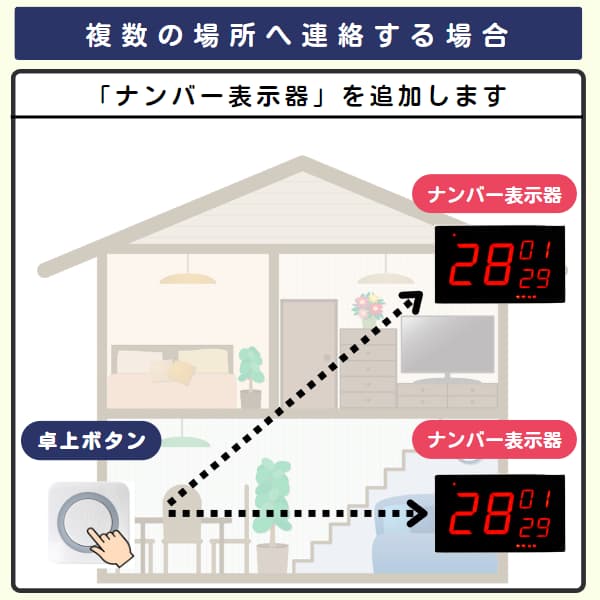

複数場所へお知らせする場合

複数場所へお知らせする場合は、ナンバー表示器（受信機）を追加します。

複数の場所へお知らせする場合は、ナンバー表示器を追加します。
1台のボタンで同時に複数のナンバー表示器へお知らせできます。
電波が直接届かない場所の場合は、中継機を追加して延長できます。
それぞれのナンバー表示器で「1回表示モード」「履歴表示モード」の設定ができます。
それぞれのナンバー表示器で音量調整ができます。

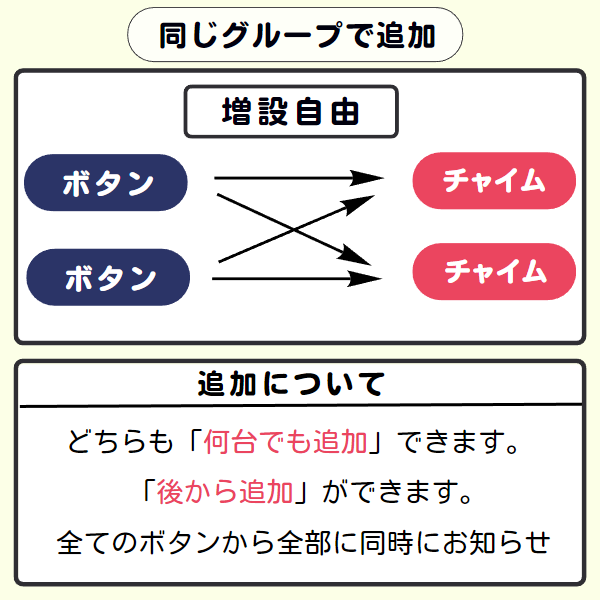

同じグループで追加

同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。

卓上ボタン、ナンバー表示器、どちらも何台でも追加できます。
後からの追加もOK、台数に制限はありません。
チャイム音とナンバーの違いで、ボタンの場所を区別してお知らせできます。

違うグループで追加

グループ分け機能を利用すれば、混信しない設定ができます。

グループ分けの機能を使う事により、混信しない設定ができます。
グループ分けは最大256通り、何度でも自由に設定・変更ができます。
グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
【設定の例】それぞれの階（フロアー）のボタンからの連絡のみをお知らせします。
違う階（フロアー）のボタンを押しても、お知らせはしません。
中継機を利用される場合は、グループごとに中継機が必要となります。

無線・距離について

無線の距離（水平）

無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます

屋外180m 屋内90m

間にドアや壁があってもOK

無線の距離は見通しで最大、屋外見通し180メートル屋内見通し90メートルです。
間にドア・窓・パーティション・壁などがあっても大丈夫です。
鉄製の防火扉や金属製のモノには影響を受けます。

無線の距離（垂直）

木造：1階→3階

鉄筋：1階→2階（3階）

（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。

到達距離の目安	同じ階	1階→2階	1階→3階
木造	◎ （90m）	◎ （80m）	○ （70m）
鉄筋　ALC （住居）	◎ （80m）	○ （70m）	△ （50m）
鉄筋（ビル・学校）	○ （70m）	○ （60m）	△☓（30m）

垂直の距離は短くなります。
木造の建物内の電波距離は、1階から3階が目安です。
鉄筋の建物内の電波距離は、1階から2階または3階です。
水平方向に離れるほど届きにくくなります。
あくまで目安です。目安以上、目安以下になる場合があります。

電波の延長

別売の中継機を追加すれば、延長することができます。

電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
中継機は4台まで利用可能です。

中継機の利用イメージ

【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。

中継機について

中継機は2電源対応（電池＆コンセント）です。　電源アダプタは付属してます。
中継機は雨のかかる屋外に設置が可能です。
中継機を追加した場合、タイムラグが発生する場合があります。（最大4秒）
グループ分けした場合は、各グループごとに中継機が必要となります。
中継機（商品番号：QQ-30315）7,500円（税込）
中継機はこのページから購入できます。【オプションの購入】

安心の認定品

電波を利用する商品を日本国内で利用するには認証が必要です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。

QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
日本国内で安心して利用いただけます。
海外での利用はできません。
技適マークが付いていない無線機器は、「免許を受けられない／違法になる」恐れがあります。

電波が届かない場合

電波が届かず使用できない場合は「相談」「返品」に対応いたします。

電波保障

返品OK

電波が届かない場合、相談で改善策を提案いたします。
電波が届かず利用できない場合は返品に対応いたします。
【返品条件】
・パッケージの破損や汚れがない
・使用痕が無い
・部品を含めすべて揃ってること
・再販が可能な状態
・往復の送料はお客様負担
・複数購入の場合、開封品は1つのみ

商品の購入

当日出荷（15時まで）

1年保証付き

追加商品オプション FAX 注文

セット商品の購入

商品名

無線チャイムXプラス　卓上ボタン＆ナンバー表示器

商品番号

QQ-30297g

価格

9,000円（税込）

送料

750円
北海道・沖縄は1,600円
合計11,000円以上で送料をQQベルが負担
北海道・沖縄は11,000円以上で800円
表示金額は全て消費税込みの価格です。

支払い

代引き　手数料 350円（税込）
クレジットカード
法人・請求書後払い
前払い（ゆうちょ銀行）

下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。

卓上ボタン＆ナンバー表示器を
購入する

追加用商品の購入

卓上ボタン、ナンバー表示器を追加できます。追加できる台数は無制限です。後からの追加にも対応しています。

商品名

無線チャイムXプラス　卓上ボタン

商品番号

QQ-30297

価格

2,200円（税込）

商品名: 無線チャイムXプラス　ナンバー表示器
商品番号: QQ-30298
価格: 6,800円（税込）

オプションの購入

必要な方だけ購入ください。電波が届く場合は不要です。

商品名

無線チャイムXプラス　中継機

商品番号

QQ-30315

価格

7,500円（税込）

電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。

チャイム音　一覧

Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。（フラッシュチャイムは停止できます。）

チャイム音を聞く

よくある質問（FAQ）

ご不明な点がございましたら、お気軽にお電話で相談くださいませ。知識豊富な専門スタッフが対応いたします。
QQベル電話：06-7165-8210（相談無料）

ボタンを押し続けた時、連続で呼び出しますか？: いいえ、最初に1回押した時に送信するだけです。
5秒間以上押し続ける（長押し）と緑のランプが点灯し確認音（ピピピピピ音）が鳴り、ナンバー表示器のこのタッチボタンの番号がクリアされます。
いったん手を離して、最初に押してから約4秒後にボタンを押すと送信します。送信されると青ランプが点灯（電池切れ時は点滅）するので、送信を確認できます。
相手が気づくまで連続で呼びたい場合は、「卓上ボタン＆フラッシュチャイム」が便利です。
wifiの無い場所で利用できますか？: はい、利用できます。wifiは利用しません。本体に無線機能が入ってますので、どこでも利用できます。
海外で利用できますか？: できません。本商品は総務省・電波技術基準適合品です。日本国内の利用での承認を取得してます。

仕様

セット

商品名

無線チャイムXプラス　卓上ボタン＆ナンバー表示器

商品番号

QQ-30297g

製造元

リーベックス株式会社

周波数

315MHz 特定小電力電波帯

電波の到達距離

屋外見通し180ｍ屋内見通し90m（水平）

IDコード数

256通り
