複数の卓上ボタンを区別してお知らせ【無線】
/
6色のランプと、チャイム音の違いで、卓上ボタンの場所を区別してお知らせできます。
項目名をクリックすると移動します。
商品構成
押して呼び出す「卓上ボタン」と、離れた場所で通知する「６ｃｈチャイム」を組合せて利用します。
- 商品名
- 無線チャイムXプラス 卓上ボタン ＆ ６ｃｈチャイム
- 内容
-
- 卓上ボタン ： 1個
- ６ｃｈチャイム ： 1台
- 商品番号
- QQ-30297e
- 価格
- 6,100円（税込）
- 電源
卓上ボタン - 電池専用（単４電池 X 4本）
- 電源
６ｃｈチャイム -
- 電池（単３電池 X 3本）または
- コンセント（別売電源アダプタ使用）
- 追加商品
-
- 卓上ボタン（QQ-30297）2,200円
- ６ｃｈチャイム（QQ-30309）3,900円
- オプション
-
- 電池アダプタ（QQ-30197）1,800円
- 中継器（QQ-30315）7,500円
商品の概略
卓上ボタンを押すと、無線で離れた場所にお知らせします。
卓上ボタンの概略
卓上ボタンは、机や台に置くだけです。固定はできません。
電池式なのでどこでも設置できます。雨のかかる屋外でも利用できます。
卓上ボタンを押すと、青いランプが4秒間点灯、ピッという確認音が鳴り、電波を送信します。
６ｃｈチャイムの概略
無線の距離は屋外見通し180メートル、屋内見通し90メートルです。６ｃｈチャイムは机や台に置くだけ、壁掛けにも対応してます。
卓上ボタンを押すと、チャイム音と6色のランプの点滅で、場所を区別してお知らせします。チャイム音は64種内蔵で、音量調整ができます。「音だけ」「光だけ（無音）」の設定ができます。
卓上ボタンの詳細
卓上ボタン 画像
卓上ボタンの動作
卓上ボタンを押すと、「光」と「確認音」で、電波が送信された事を確認できます。
- 卓上ボタンを押すと、送信確認の青色LEDランプが4秒間点灯します。
- 電池切れ時は、青色LEDが点滅します。
- 卓上ボタンを押すと、卓上ボタンで「ピッ」と確認音が鳴ります。
- 電池切れ時は、「ピッピッ」と音が鳴ります。
- 確認音の音量調整はできません。
- 電源スイッチはありません。
卓上ボタンの特徴
- 卓上ボタンの押す部分は直径38mmと大きく、押しやすいボタンです。
- 電池寿命は2年（1日10回）と長い商品です。
- ボタンを押した時に、目立つ青いランプの点灯で「電波が送信された」を確認できます。
- ボタンを押した時に、「ピッ」という音が鳴り「電波が送信された」を確認できます。
- 複数ボタンで利用の場合は、ピッという音で感覚的にどこで押されたかをイメージできます。（ピッ音が聞こえる範囲）
６ｃｈチャイムの詳細
６ｃｈチャイム 画像
６ｃｈチャイム呼出方法
６ｃｈチャイムの側面のスイッチで「呼出方法の切替」「電源オフ」「音量調整」ができます。
- 呼出方法は「音のみ」「光のみ」「音と光」の切換ができます。
- チャイム音は64種から自由に選曲できます。
- 切替スイッチで電源オフができます。
- ６ｃｈチャイム側面の音量調整ボタン「大」「小」を押して8段階で音量調整が出来ます。
- 音量は最小45dB～最大90dBです。
- 電池切れランプで卓上ボタンと６ｃｈチャイムの電池切れを色で区別して表示します。
６ｃｈチャイムのランプ
複数のボタンの利用時には、6種類の場所表示ランプで、ボタンの場所を区別できます。
- 複数のボタン利用時に6種類のランプで、どこのボタンを押されたのか場所を区別できます。
- ランプでの区別は6ヶ所まです。
- 各ランプに登録できるボタンの台数に制限はありません。
- ランプの色は「青」「紫」「白」「赤」「緑」「オレンジ」の6種類（固定）
ラベルを貼って「よりわかりやすく」
各ランプにラベルを貼ることができます。
- ６ｃｈチャイムに「どこからラベル（付属）」を貼ることができます。
- 自作のラベルや手書きシールを貼ることができます。
チャイム音の設定
「選曲モード」「オールチャイム」「オールサイレン」の切替ができます。
- 【 選曲モード 】
- 1～6のランプのチャイム音を個別に変えることができます。
- 複数ボタン利用時は、ランプと音の違いで場所を区別できます。
- 各ランプには複数のボタンを登録できます。
- 同じランプで複数のボタンを登録した場合、ボタンごとに違うチャイム音を設定できます。
- 【例】ボタンAはランプの1が点滅しピンポン音、ボタンBはランプの1が点滅しメロディー音
- チャイム音は64種類から選曲できます。
- 【 オールチャイム 】
- どのボタンを押しても「ピンポン音A（4秒間）」に統一されます。
- 複数ボタン利用時は、ランプの違いで場所を区別できます。
- 【 オールサイレン 】
- どのボタンを押しても「サイレン音C（30秒間）」に統一されます。
- 複数ボタン利用時は、ランプの違いで場所を区別できます。
ランプの表示モード
「通常モード」と「履歴モード」の切替ができます。
- 【 通常モード 】
- 通知が終わると自動的にランプは消えます。
- 通知時間は選曲した音により異なります。
- 別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
- 表示ランプは1つだけ点灯します。
- 【 履歴モード 】
- ６ｃｈチャイムの上部にあるクリアボタンを押すまで点灯し続けます。
- 複数のボタンを押した場合は、反応のあったランプが全て点灯します。
- ボタンから信号を受信した時は点滅、通知時間が終わったら点灯に変わります。
- 別のボタンからの信号を受け取るとチャイム音と表示ランプが切り換わります。
- 場所表示ランプは複数点灯します。
電源について
卓上ボタンの電源
卓上ボタンの電源は「電池専用」です。
- 卓上ボタンの電源は、電池専用です。
- 単4アルカリ電池を4本利用します。
- 電池は付属してません。
- 電池寿命は約2年（1日10回送信 20℃時）です。
- 電池切れ表示機能付きです。（送信時青色LED点滅とピッピッ音）
- 受信チャイムでも「電池切れ表示」します。
- 卓上ボタンをコンセントでは利用できません。
- 卓上ボタンには、電源アダプタはご利用できません。
６ｃｈチャイムの電源
６ｃｈチャイムの電源は、電池とコンセントの2電源に対応してます。
- 【 電池利用 】
- 電源の無い場所で利用できます。
- ６ｃｈチャイムを移動して利用する場合に便利です。
- 単3アルカリ電池を3本利用します。
- 電池は付属してません。
- 電池寿命は約6ヶ月（1日10回送信 20℃時）です。
- 電池寿命は選曲によって短くなる場合があります。
- 電池切れ表示機能付き。
- 【 コンセント利用 】
- 面倒な電池交換不要、電池切れの心配がありません。
- 別売の電源アダプタを使用します。
- 電源アダプタ（商品番号：QQ-30197）の価格は1,800円（税込）です。
- 電源アダプタは、６ｃｈチャイム1台につき1個必要です。
- 電源アダプタのコードの長さは1.8メートルです。
- コードの長さで届かない場合は市販の延長コードを利用します。
- 最初に電池利用で、後から電源アダプタだけを追加して電源の変更ができます。

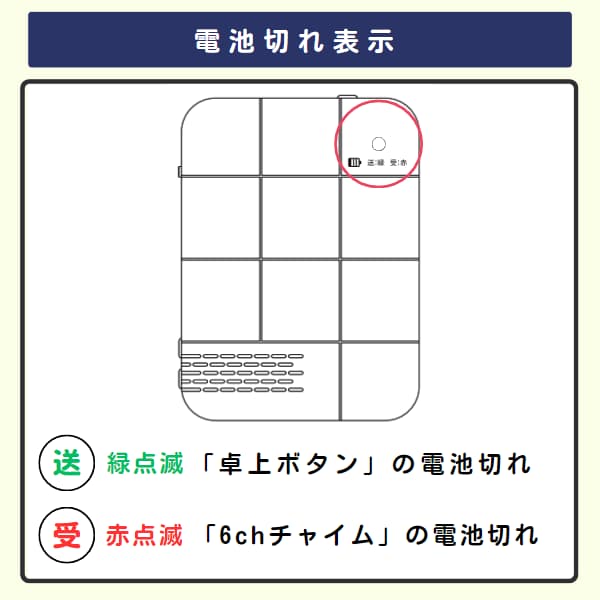

６ｃｈチャイムの電池切れ表示
- 緑ランプ点滅は、卓上ボタンの電池切れです。
- 赤ランプ点滅は、６ｃｈチャイムの電池切れです。
- 複数の卓上ボタンをご利用の場合は、電池切れが正しく表示されない場合があります。
- 複数の卓上ボタンをご利用の場合は、それそれの卓上ボタンの電池切れ表示でご確認ください。
商品の寸法
卓上ボタンの寸法
- 寸法：70（高さ） × 70（幅） × 27（奥行）mm
- 押しボタン部：38（直径） mm
- 重量：60g （電池は含まず）
６ｃｈチャイムの寸法
- 寸法：96（高さ） × 71（幅） × 31（奥行）mm
- 重量：87g （電池を含まない）
設置方法

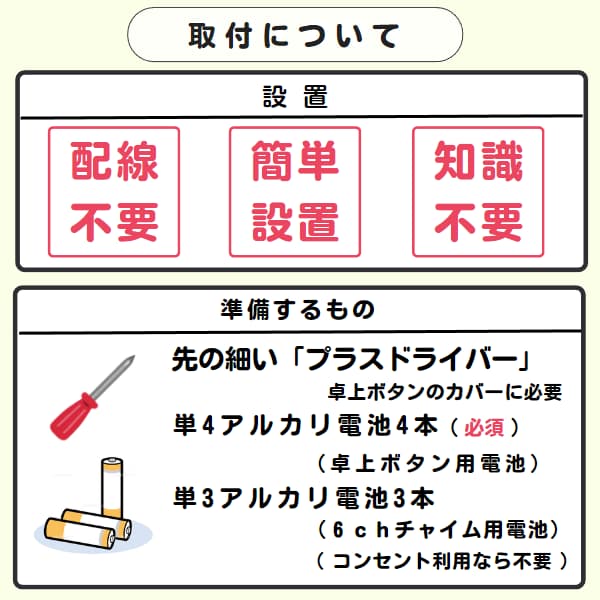

取付について
- 設置・取付はとても簡単です。
- 無線式で配線工事は必要ありません。
- 専門知識がなくても、簡単に設置できます。
- 卓上ボタンのカバーで利用するため、先の小さなドライバーを用意してください。
- ネジ止めする場合は、プラスのドライバーを用意してください。
- 卓上ボタンの電池（単4アルカリ電池 X 4本）の用意をお願いします。
- ６ｃｈチャイムを電池で利用する場合は、単3アルカリ電池 X 3本の用意をお願いします。
卓上ボタンの設置
卓上ボタン置くだけです。固定はできません。
- 【 机に置く 】
- 机、台、棚に置いて利用できます。
- 卓上ボタンは置くだけです。固定することはできません。
- 高さ1m以下の場合は電波の到達距離が短くなる場合があります。
- 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
６ｃｈチャイムの設置
６ｃｈチャイムは屋内専用です。
- 【 机・台に置く】
- 机、台、棚に置いて利用できます。
- 高さ1m以下の場合は、電波の到達距離が短くなる場合があります。
- 金属面や金属製品の近くに取り付けると電波の到達距離が短くなります。
- 【 壁面に固定 】
- 付属のネジ2本を30mm間隔で壁面などにねじ込み、ネジの頭にチャンネルチャイムを引っかけて壁掛けします。
- 【 持ち歩く 】
- 手に持って移動することができます。（96 X 71 X 31mm 87ｇ+単３電池3本）
- 【首に掛ける】
- ストラップ穴にネックストラップやヒモを通して首に掛けれます。
- ※ネックストラップやヒモは付属してません。
追加（増設）について
ボタン（送信機）、チャイム（受信機）、どちらも何台でも追加できます。後からの追加に対応します。

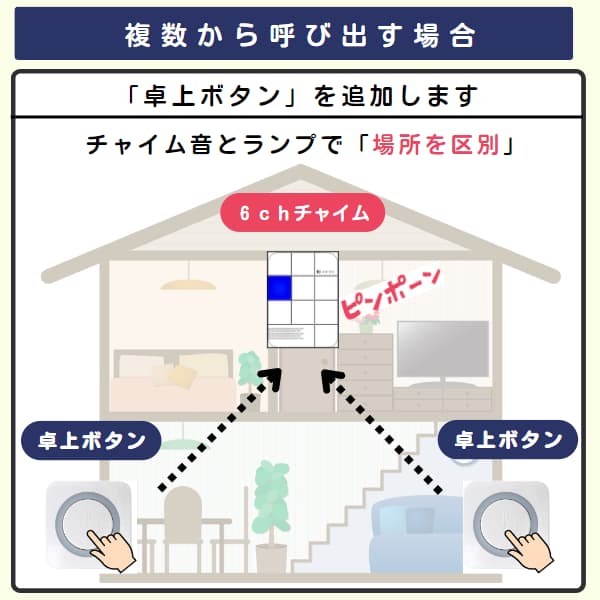

複数から呼び出す場合
押して呼び出す場所が複数の場合は、卓上ボタン（送信機）を追加します。チャイム音とランプの違いで場所を区別してお知らせします。
- 複数から呼び出す場合は、卓上ボタンを追加します。
- 1台のチャイムで複数の卓上ボタンから受信できます。
- ランプの違いで卓上ボタンを区別してお知らせします。
- それぞれの卓上ボタンで、異なったチャイム音を設定できます。
- チャイム音の違いで、卓上ボタンの場所を区別してお知らせできます。
- チャイム音は64種類、最大64ヶ所を区別できます。
複数場所へお知らせする場合
複数場所へお知らせする場合は、チャイム（受信機）を追加します。
- 複数の場所へお知らせする場合は、６ｃｈチャイムを追加します。
- 1台のボタンで同時に複数の６ｃｈチャイムへお知らせできます。
- 電波が直接届かない場所の場合は、中継機を追加して延長できます。
- それぞれの６ｃｈチャイムで「音のみ」「光のみ」「音と光」の設定ができます。
- それぞれの６ｃｈチャイムで「通常モード」「履歴モード」の設定ができます。
- それぞれの６ｃｈチャイムで音量調整ができます。
同じグループで追加
同じグループで追加すれば、複数のボタンを1台のチャイムで利用したり、複数場所へ同時に知らせができます。
- 卓上ボタン、６ｃｈチャイム、どちらも何台でも追加できます。
- 後からの追加もOK、台数に制限はありません。
- それぞれの卓上ボタンでチャイム音を変えて、送信元を区別できます。
- ランプの違いでボタンを区別してお知らせします。
違うグループで追加
グループ分け機能を利用すれば、混信しない設定ができます。
- グループ分けの機能を使う事により、混信しない設定ができます。
- グループ分けは最大256通り、何度でも自由に設定・変更ができます。
- グループ分けの設定は、IDコードを変更するだけで簡単に行なえます。
- 【設定の例】それぞれの階（フロアー）のボタンからの連絡のみをお知らせします。
- 違う階（フロアー）のボタンを押しても、お知らせはしません。
- 中継機を利用される場合は、グループごとに中継機が必要となります。
無線・距離について
無線の距離（水平）
無線チャイムXプラスシリーズの電波は、315MHz 特定小電力電波帯を利用してます
- 無線の距離は見通しで最大、屋外見通し180メートル 屋内見通し90メートルです。
- 間にドア・窓・パーティション・壁などがあっても大丈夫です。
- 鉄製の防火扉や金属製のモノには影響を受けます。
無線の距離（垂直）
（）内は水平の距離です。※環境によっては、表の距離よりも短くなる場合があります。
| 到達距離の目安 | 同じ階 | 1階→2階 | 1階→3階 |
|---|---|---|---|
| 木造 | ◎ （90m） | ◎ （80m） | ○ （70m） |
| 鉄筋 ALC （住居） | ◎ （80m） | ○ （70m） | △ （50m） |
| 鉄筋 （ビル・学校） | ○ （70m） | ○ （60m） | △☓（30m） |
- 垂直の距離は短くなります。
- 木造の建物内の電波距離は、1階から3階が目安です。
- 鉄筋の建物内の電波距離は、1階から2階または3階です。
- 水平方向に離れるほど届きにくくなります。
- あくまで目安です。目安以上、目安以下になる場合があります。
電波の延長
別売の中継機を追加すれば、延長することができます。
- 電波が直接届かない場合は、別売の中継機を追加して無線を延長できます。
- 中継機の延長距離は、屋外見通し100メートル・屋内見通し50メートルです。
- 中継機は4台まで利用可能です。
中継機の利用イメージ
【使用例】鉄筋のビルの場合、1階から3階まで電波が届かない場合がありますが、2階に中継機を設置することにより、1階の入口から3階の事務所まで電波が届くようになります。
中継機について
- 中継機は2電源対応（電池 ＆ コンセント）です。 電源アダプタは付属してます。
- 中継機は雨のかかる屋外に設置が可能です。
- 中継機を追加した場合、タイムラグが発生する場合があります。（最大4秒）
- グループ分けした場合は、各グループごとに中継機が必要となります。
- 中継機（商品番号：QQ-30315）7,500円（税込）
- 中継機はこのページから購入できます。【オプションの購入】
安心の認定品
電波を利用する商品を日本国内で利用するには認証が必要です。
- QQベルの無線商品は全て特定無線設備の技術基準適合証明等のマーク「技適マーク」が付いてる商品です。
- 日本国内で安心して利用いただけます。
- 海外での利用はできません。
- 技適マークが付いていない無線機器は、「免許を受けられない／違法になる」恐れがあります。
電波が届かない場合
電波が届かず使用できない場合は「相談」「返品」に対応いたします。
- 電波が届かない場合、相談で改善策を提案いたします。
- 電波が届かず利用できない場合は返品に対応いたします。
- 【 返品条件 】
- ・パッケージの破損や汚れがない
- ・使用痕が無い
- ・部品を含めすべて揃ってること
- ・再販が可能な状態
- ・往復の送料はお客様負担
- ・複数購入の場合、開封品は1つのみ
商品の購入
セット商品の購入
６ｃｈチャイムの電源（電池またはコンセント）により商品構成が異なります。ご希望に併せてパターン1またはパターン2でお選びくださいませ。
【パターン1】６ｃｈチャイムを電池で利用
６ｃｈチャイムを電池で利用する場合の組合せです。卓上ボタンは電池専用です。
- 商品名
-
- 無線チャイムXプラス 卓上ボタン ＆ ６ｃｈチャイム
- 商品番号
- QQ-30297e
- 価格
- 6,100円（税込）
- 送料
-
- 750円
- 北海道・沖縄は1,600円
- 合計11,000円以上で送料をQQベルが負担
- 北海道・沖縄は11,000円以上で800円
- 表示金額は全て消費税込みの価格です。
- 支払い
-
- 代引き 手数料 350円（税込）
- クレジットカード
- 法人・請求書後払い
- 前払い（ゆうちょ銀行）
下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。
【パターン2】６ｃｈチャイムをコンセントで使用
電源アダプタを追加して６ｃｈチャイムをコンセントで利用する場合の組合せです。卓上ボタンは電池専用です。
- 価格
- 7,900円（税込）
- 送料
-
- 750円
- 北海道・沖縄は1,600円
- 合計11,000円以上で送料をQQベルが負担
- 北海道・沖縄は11,000円以上で800円
- 表示金額は全て消費税込みの価格です。
- 支払い
-
- 代引き 手数料 350円（税込）
- クレジットカード
- 法人・請求書後払い
- 前払い（ゆうちょ銀行）
下記ボタンをクリックすると購入画面に移動します。移動先で数量を変更できます。
追加用商品の購入
卓上ボタン、６ｃｈチャイムを追加できます。追加できる台数は無制限です。後からの追加にも対応しています。
- 商品名
-
- 無線チャイムXプラス 卓上ボタン
- 商品番号
- QQ-30297
- 価格
- 2,200円（税込）
- 商品名
-
- 無線チャイムXプラス ６ｃｈチャイム
- 商品番号
- QQ-30309
- 価格
- 3,900円（税込）
オプションの購入
必要な方だけ購入ください。電池利用や電波が届く場合は不要です。
- 商品名
-
- 電源アダプタ
- 商品番号
- QQ-30197
- 価格
- 1,800円（税込）
６ｃｈチャイムをコンセントで利用する場合に必要です。コードの長さは1.8mです。コンセントで利用する商品1台につき電源アダプタが1個必要です。
- 商品名
-
- 無線チャイムXプラス 中継機
- 商品番号
- QQ-30315
- 価格
- 7,500円（税込）
電波が直接届かない場合に中継機を追加して電波を延長できます。延長距離の目安は屋外見通し100メートル、屋内見通し50メートルです。中継機は最大4台まで追加できます。中継機は屋外で利用できます。中継機の電源は電池またはコンセントです。電源アダプタは付属してます。
チャイム音 一覧
Xプラスシリーズのチャイム音一覧です。64種類のチャイム音から好きな音を選曲できます。選択したチャイム音により、音の長さと最大音量が異なります。チャイム音は決められた長さが流れると自動的に止まります。長さを変えたり、途中で止めることはできません。（フラッシュチャイムは停止できます。）
よくある質問（FAQ）
ご不明な点がございましたら、お気軽にお電話で相談くださいませ。知識豊富な専門スタッフが対応いたします。
QQベル電話：06-7165-8210（相談無料）
- ボタンを押し続けた時、連続で呼び出しますか？
- いいえ、最初に1回押した時に送信するだけです。
5秒間以上押し続けると緑色ランプ点灯しピピピピピ音が鳴りますが、再送信ではありません。ナンバー表示器の利用の場合に使う機能で、この商品の組合せでは何も起こりません。
いったん手を離して、最初に押してから約4秒後にボタンを押すと送信します。送信されると青ランプが点灯（電池切れ時は点滅）するので、送信を確認できます。
相手が気づくまで連続で呼びたい場合は、「卓上ボタン ＆ フラッシュチャイム」が便利です。 - wifiの無い場所で利用できますか？
- はい、利用できます。wifiは利用しません。本体に無線機能が入ってますので、どこでも利用できます。
- 海外で利用できますか？
- できません。本商品は総務省・電波技術基準適合品です。日本国内の利用での承認を取得してます。
仕様
セット
- 商品名
-
- 無線チャイムXプラス 卓上ボタン ＆ ６ｃｈチャイム
- 商品番号
- QQ-30297e
- 製造元
- リーベックス株式会社
- 周波数
- 315MHz 特定小電力電波帯
- 電波の到達距離
- 屋外見通し180ｍ 屋内見通し90m（水平）
- IDコード数
- 256通り
卓上ボタン
- 商品名
-
- 無線チャイムXプラス 卓上ボタン
- 商品番号
- QQ-30297
- 送信方法
- 押しボタンを押して送信
- 電源
- 電池専用（単4アルカリ電池4本）
- 電池寿命
- 約2年（1日10回使用 気温20℃時）
- 送信表示
- 送信時 青色LED4秒間点灯
- 電池切表示
- 送信時 青色LED点滅
- 確認音
- ピッ音
- 電池切確認音
- ピッピッ音
- 電源スイッチ
- 無し
- 寸法
- 70（高さ） × 70（幅） × 27（奥行）mm
- 重量
- 重量：60g （電池は含まず）
- 使用場所
- 屋内 / 屋外 （防塵形・防噴流形 IP55相当）
- 利用可能温度
- -10℃ ～ +45℃
- 付属品
-
- IDコード設定用ミニドライバー
- 取扱説明書
６ｃｈチャイム
- 商品名
-
- 無線チャイムXプラス ６ｃｈチャイム
- 商品番号
- QQ-30309
- 電源
-
- 電池（単3アルカリ電池3本）または
- AC100V（別売の電源アダプタを使用）
- 電池寿命
- 約6ヶ月（1日10回使用 気温20℃時）
- 電池切れ表示
-
- 受信機電池切れランプ：赤色点滅
- 送信機電池切れランプ：緑色点滅
- 電源スイッチ
- 有り
- 音量可変範囲
- 45～90dB/1m 音量ボタンで8段階可変
- チャイム音
- 64種類
- 選曲
- 選曲モード/オールチャイム/オールサイレン に切替可能
- 光/音の切替
- 音/光/音と光 に切替可能
- 寸法
- 96（高さ） × 71（幅） × 31（奥行）mm
- 重量
- 約87g （電池を含まない）
- 使用場所
- 屋内専用
- 利用可能温度
- -10℃ ～ +45℃
- 受信ランプ
- 受信時にランプが点滅（音の長さに連動）
- ランプ点灯
- 通常モード/履歴モード 切替可能
- 付属品
-
- どこからラベル 1枚
- 取付用ネジ 2本
- 取付用リブ 2本
- IDコード設定用ミニドライバー
- 取扱説明書
商品の仕様は性能改善などの理由により変更されることがありますので、予めご了承ください。
